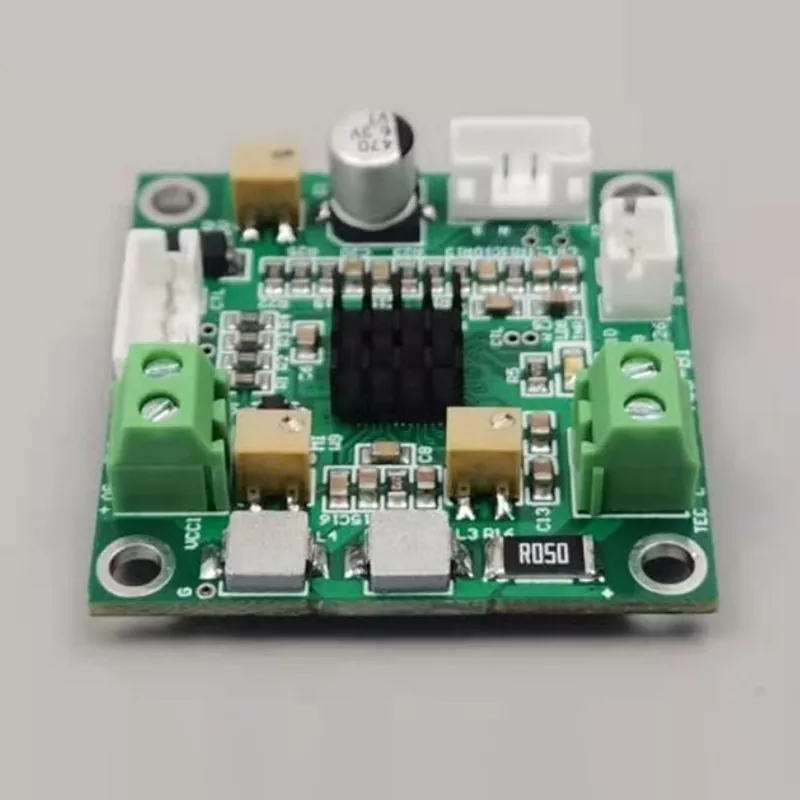

ATC-M1 hőmérséklet-szabályozó rövid ciklusú PID-vel

Az X-Meritan termoelektromos anyagokat, hűtőket, NTC alkatrészeket és hőmérsékletszabályozókat fejleszt a félvezetők hőkezeléséhez. Az ATC-M1 hőmérséklet-szabályozó rövid ciklusú PID-vel egy kompakt, 34 mm x 20 mm-es kártyát kombinál rövid ciklusú PID-szabályozással, 10K NTC hőmérséklet-visszacsatolást és TEC kimeneti vezérlést az alacsony hőtehetetlenségű mikroobjektumok számára. 3,0 V–5,0 V DC feszültséggel működik, támogatja a +10 és +40 C közötti alapértelmezett hőmérsékleti tartományt, a gyári alapértelmezett hőmérséklet pedig 25 °C. A hőmérséklet W9 potenciométeren vagy analóg bemeneten keresztül állítható, a megadott hőmérsékletszabályozási stabilitás 0,001 °C.

Főbb jellemzők

Rövid ciklusú PID szabályozás

A rövid ciklusú PID-vel rendelkező ATC-M1 hőmérséklet-szabályozó rövid ciklusú PID-visszacsatolási megközelítést alkalmaz, amelyet alacsony hőtehetetlenségű mikroobjektumokhoz terveztek. A gyakori korrekciós intézkedések segítenek a vezérlőnek reagálni a vezérelt objektum termikus állapotában bekövetkezett változásokra anélkül, hogy a hagyományos rendszerekhez kapcsolódó nagyobb hőhatásra támaszkodna.

Kompakt táblaszerkezet

A mindössze 34 mm x 20 mm-es méretével és 15,5 mm-es teljes magasságával az ATC-M1 alkalmas kompakt hőszabályozó egységekhez. Kis mérettényezője különösen fontos a miniatűr optikai, érzékelő és elektronikus struktúrák esetében, ahol a rendelkezésre álló belső hely korlátozott.

TEC kimenet vezérlés

A vezérlőt úgy tervezték, hogy termoelektromos hűtőelemekkel működjön együtt. Maximális TEC árama 2,5 A, míg a maximális TEC feszültség 4,3 V 5 V-os vagy 2,5 V 3,3 V-os tápnál. Ezek a meghatározott határértékek egyértelmű alapot adnak a vezérlő és a hozzátartozó TEC rendszer összehangolásához.

Hőmérséklet visszajelzés

10K NTC érzékelőt használnak a hőmérséklet mérésére és a visszacsatolásra. A megadott hőmérsékletszabályozási stabilitás 0,001 °C, amely biztosítja az olyan alkalmazásokhoz szükséges pontosságot, ahol a kis hőmérséklet-ingadozások befolyásolhatják a hőmérsékletre érzékeny alkatrészek működési állapotát.

Műszaki adatok

Tervezési összehasonlítás

Alkalmazási területek

1. Fotonika: Az X-Meritan azonosítja a fotonikai alkalmazásokat, beleértve a detektorhűtést is. A kompakt vezérlőszerkezet és a hőmérséklet-visszacsatolási funkció megfelelő vezérlőelemet biztosít a kis termoelektromos hűtőegységekhez.

2. Távközlés: A vállalat alkalmazási köre magában foglalja a távközlési alkatrészek hőstabilizálását és hűtését. A precíz hőmérsékletszabályozás beépíthető a kompakt hőkezelési architektúrákba.

3. Orvosi berendezések: X-Meritan felsorolja a PCR-erősítőket és a hőmérséklettel kapcsolatos alkalmazásokat az orvostudományon belül. A hőmérsékletszabályozás fontos része azoknak a rendszereknek, ahol a működési feltételek a szabályozott termikus környezettől függenek.

4. Aerospace Sensing: A vállalat repüléstechnikai alkalmazásai között szerepelnek jégérzékelő érzékelők, hőáram-érzékelők és infravörös érzékelők. A kompakt hőszabályozó alkatrészek a hőmérséklet-érzékeny érzékelőrendszerek részét képezhetik.

5. Autóelektronika: Az X-Meritan a LiDAR, AR és detektorok hőstabilizálását is azonosítja, kiterjesztve a kompakt termoelektromos vezérlés jelentőségét az autóipari és elektronikus érzékelő alkalmazásokra. A rövidciklusú PID-vel rendelkező ATC-M1 hőmérséklet-szabályozót olyan kompakt hőkezelési architektúrákhoz lehet használni, ahol a vezérelt objektum kis termikus tömeggel rendelkezik.

Rendszerintegráció

1. TEC elektromos határértékek: Az ATC-M1 hőmérséklet-szabályozó rövid ciklusú PID-vel a megadott maximális feszültség- és áramértékeken belül működik.

2. Hőmérséklet visszajelzés: A 10K NTC bemenet biztosítja a hőmérséklet visszacsatolási útvonalát a vezérlőrendszer számára.

3. Hőmérséklet-tartomány: Az alapértelmezett hőmérséklet-szabályozási tartomány +10 és +40 °C között van, a gyári alapértelmezett hőmérséklet pedig 25 °C.

4. Kimeneti beállítások: A gyári alapértelmezett maximális kimeneti feszültség 2,0 V, míg a gyári alapértelmezett maximális kimeneti áram 1,0 A.

5. Beállítási módszer: A hőmérséklet beállítását a W9 potenciométerrel lehet elvégezni, és az analóg hőmérséklet-bemenet is támogatott.

6. Termékkonfiguráció: Eltérő konfigurációt igénylő alkalmazások esetén az X-Meritan kijelenti, hogy a termékek rajzok vagy minták alapján állíthatók elő. A szolgáltatási folyamat magában foglalja a korai fázisú kommunikációt, a minta megerősítését és a megerősítést követő gyártást.

X-Meritan képesség

Az ATC-M1 az X-Meritan termoelektromos technológiai portfóliójának része, amely termoelektromos anyagokat, termoelektromos hűtőket, TEC-szerelvényeket, NTC-komponenseket és hőmérséklet-szabályozókat foglal magában. Ez a termékstruktúra összeköti a hőmérséklet-szabályozó kártyát a kompakt hőkezelési rendszerekben használt termoelektromos alkatrészekkel és érzékelőelemekkel.

Komplett termoelektromos technológiai lánc

Az X-Meritan képességei kiterjednek a termoelektromos anyagok fejlesztésére, a magkomponensek testreszabására és a hőelvezetési megoldások tervezésére. Az ATC-M1 esetében ez a műszaki hatókör közvetlenül kapcsolódik a TEC kimenet szabályozásához, az NTC hőmérséklet-visszacsatoláshoz és a kompakt elektronikus és optikai egységek hőkezelési követelményeihez.

5 fő alkalmazási terület

Az X-Meritan öt fő területen jelent be alkalmazásokat: száloptikai kommunikáció, ipari orvosi berendezések, intelligens autóelektronika, fogyasztói elektronika és kutatóintézetek. Ezek az alkalmazási területek megfelelő műszaki hátteret biztosítanak az ATC-M1 számára, különösen ott, ahol kompakt termoelektromos hűtés és szabályozott üzemi hőmérséklet szükséges.

Fortune 500 vállalati együttműködés

Az X-Meritan kijelenti, hogy együttműködik a Fortune 500-as cégekkel és több nemzeti kulcslaboratóriummal. Ez a tapasztalat releváns a speciális elektronikai és hőkezelési rendszerekben használt termoelektromos alkatrészek és hőmérséklet-szabályozási technológiák fejlesztésében és alkalmazásában.

Többféle gyártási folyamat

Az X-Meritan által felsorolt ​​gyártóberendezések közé tartoznak az ónmártó kemencék, a vibrációs lengőformázó gépek, a hegesztőgépek, a sütők, az adagológépek, az automata tömítőgépek, az újrafolyós forrasztóberendezések és a teljesen automata nyomdagépek. Ezek a gyártási eljárások támogatják a termoelektromos alkatrészek és az elektronikus hőmérséklet-szabályozó termékek gyártását.

55%-os európai piaci elosztás

Az X-Meritan jelentése szerint Európa a nemzetközi piaci megoszlás 55%-át képviseli, míg Észak-Amerika 15%-át, Délkelet-Ázsia 15%-át és más piacok 15%-át. A nemzetközi alkalmazási háttér alátámasztja a cég tapasztalatait a különböző műszaki környezetekhez szükséges termoelektromos és hőmérséklet-szabályozó termékek szállításában.

6. Integrált termikus megoldások támogatása

Az egyedi hőmérséklet-szabályozó komponenseken túl az X-Meritan hőelvezetési megoldások tervezését és termékválasztási támogatást nyújt. Ez lehetővé teszi, hogy a rövid ciklusú PID-vel rendelkező ATC-M1 hőmérséklet-szabályozót a megfelelő termoelektromos hűtővel, az NTC-komponensekkel és a hőkezelési követelményekkel együtt vegyék figyelembe, nem pedig elszigetelt vezérlőkártyaként.

GYIK

K: Milyen típusú hőmérséklet-érzékelőt használ az ATC-M1?

V: 10K NTC hőmérséklet-érzékelőt használ a hőmérsékletméréshez és a visszacsatoláshoz.

K: Mi a hőmérséklet-szabályozás stabilitása?

V: A megadott hőmérséklet-szabályozási stabilitás 0,001 °C.

K: Mennyi a maximális TEC áram?

V: A maximális TEC áram 2,5 A.

K: Mekkora a vezérlő mérete?

V: A rövid ciklusú PID-vel rendelkező ATC-M1 hőmérséklet-szabályozó tábla mérete 34 mm x 20 mm, teljes magassága 15,5 mm.

K: Mi az alapértelmezett hőmérséklet-beállítás?

V: A gyári alapértelmezett hőmérséklet 25 °C, az alapértelmezett szabályozási tartomány +10 és +40 °C között van.

K: Az X-Meritan fejleszthet termékeket rajzok vagy minták alapján?

V: Igen. Az X-Meritan kijelenti, hogy rajzok vagy minták alapján tud termékeket gyártani, a gyártás előtti mintaigazolással.
