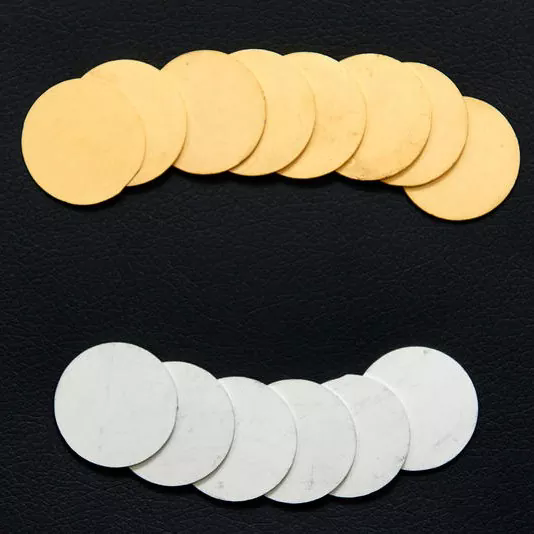

Ha beszerzést végezTermoelektromos anyagoka modulgyártásnál valószínűleg találkozott már a "diffúziós gátréteg" kifejezéssel. Lehet, hogy elgondolkozott már azon, hogy miért van erre szükség, mit csinál, és megéri-e a többletköltséget. A válasz az, hogy a diffúziós gátréteg nem opcionális tartozék; ez egy kritikus elem, amely meghatározza a termoelektromos modul élettartamát és megbízhatóságát. Enélkül a modul működési hőmérsékleten gyorsan leromlik, és teljesítménye addig romlik, amíg meghibásodik. A beszerzési mérnök számára a diffúziós gátréteg ismerete elengedhetetlen ahhoz, hogy megalapozott beszerzési döntéseket hozhasson, és felmérhesse a vásárolt termoelektromos anyagok teljes birtoklási költségét.
Ennek az útmutatónak az a célja, hogy elmagyarázza, miért van szüksége a termoelektromos anyagoknak diffúziót gátló rétegre, és hogy segítsen a vásárlóknak meghatározni és beszerezni a megfelelő anyagokat az alkalmazásukhoz. Kitérünk a gát nélkül előforduló lebomlási mechanizmusokra, a zárórétegekhez felhasznált anyagokra, a különböző termoelektromos anyagok kiválasztásának kritériumaira, valamint a szállító értékelési folyamatára. Részletes termékleírásokat is biztosítunk gyárunkból a címenFuzhou X-Meritan Technology Co., Ltd.Függetlenül attól, hogy termoelektromos modulokat gyárt energiatermelésre vagy hűtésre, ez az útmutató megadja a műszaki alapot, amelyre szüksége van egy magabiztos vásárlási döntés meghozatalához.
A diffúziós gátréteg egy vékony anyagfilm, amely a termoelektromos anyag és a fémes érintkező között helyezkedik el. Elsődleges feladata, hogy megakadályozza az atomok diffúzióját a termoelektromos anyag és a kontaktus között. A termoelektromos modulban a termoelektromos anyag fémes érintkezőkhöz (általában rézhez) kapcsolódik az elektromos áramkör kialakításához. Az üzemi hőmérsékleten, amely 200 °C és 600 °C közötti vagy magasabb tartományban lehet, a termoelektromos anyagból származó atomok az érintkezőbe, az érintkezőből származó atomok pedig a termoelektromos anyagba diffundálhatnak. Ez az interdiffúzió nem kívánt fázisokat hoz létre, növeli az érintkezési ellenállást és rontja a termoelektromos tulajdonságokat. A gátréteg fizikai és kémiai gátként működik, amely blokkolja ezt a diffúziót, miközben átengedi az elektromos áramot. Az alábbi táblázat összefoglalja a diffúziós gátréteg funkcióit.
| Funkció | Leírás | A modul teljesítményének előnyei |
| Az interdiffúzió megelőzése | Megakadályozza az atomi migrációt az anyagok között | Megőrzi az anyag tulajdonságait |
| Tartsa fenn az alacsony érintkezési ellenállást | Stabil elektromos interfészt biztosít | Maximalizálja a kimeneti teljesítményt |
| A hőstabilitás javítása | Magas üzemi hőmérsékletnek ellenáll | Meghosszabbítja a modul élettartamát |
| Megakadályozza a töredezést | Megállítja a rideg fázisok kialakulását | Javítja a mechanikai integritást |
| Növelje a megbízhatóságot | Idővel csökkenti a degradációt | Csökkenti a teljes birtoklási költséget |
A Fuzhou X-Meritan Technology Co., Ltd.-nél gyárunk optimalizált diffúziós gátrétegekkel ellátott termoelektromos anyagok szállítására specializálódott. Tisztában vagyunk azzal, hogy a sorompó milyen kritikus szerepet játszik a modul teljesítményében, és ügyfeleinkkel együttműködve kiválasztjuk a megfelelő záróanyagot és vastagságot az adott alkalmazáshoz. Műszaki csapatunk részletes adatokat tud nyújtani a korlátok teljesítményéről és a különböző termoelektromos anyagokkal való kompatibilitásról.
Annak megértéséhez, hogy miért van szükség diffúziós gátrétegre, hasznos megérteni, mi történik, ha hiányzik. Gát nélkül a termoelektromos anyag és a fém érintkező közvetlenül érintkezik. Magasabb hőmérsékleten ez az érintkezés reakciózónává válik. A termoelektromos anyagok atomjai, mint például a bizmut, a tellúr, az ólom vagy az antimon, diffundálnak a rézkontaktusba. Hasonlóképpen a rézatomok diffundálnak a termoelektromos anyagba. Ennek az interdiffúziónak számos káros hatása van. Először is intermetallikus vegyületeket hoz létre a határfelületen. Ezek a vegyületek gyakran törékenyek és nagy elektromos ellenállással rendelkeznek. Másodszor, kimeríti alkotóelemeinek termoelektromos anyagát, megváltoztatja összetételét és rontja termoelektromos tulajdonságait. Harmadszor, növeli az érintkezési ellenállást, ami csökkenti a modul teljesítményét. Negyedszer, mechanikai meghibásodáshoz vezethet az intermetallikus vegyületek képződésével kapcsolatos térfogatváltozások miatt. Az alábbi táblázat összefoglalja azokat a degradációs mechanizmusokat, amelyek gátréteg nélkül fordulnak elő.
| Lebomlási mechanizmus | Leírás | Hatás a modul teljesítményére |
| Intermetallikus vegyület képződés | Reakció a termoelektromos anyag és az érintkezés között | Fokozott ellenállás, törékenység |
| Anyagkimerülés | Elemek elvesztése termoelektromos anyagból | Csökkentett Seebeck-együttható, megnövelt ellenállás |
| Érintkezési ellenállás növekedése | Rezisztív rétegek kialakítása a határfelületen | Csökkentett teljesítmény |
| Mechanikai hiba | Repedés a hangerő változása miatt | Szakadt áramkör, modulhiba |
| Forrasztási törékenység | Elemek diffúziója forrasztási kötésekbe | Ízületi hiba, csökkent megbízhatóság |
Üzemünkben kiterjedt vizsgálatokat végeztünk a záróréteg nélküli termoelektromos anyagok lebomlásával kapcsolatban. Adataink azt mutatják, hogy az érintkezési ellenállás 10-szeresére vagy többre nőhet 1000 üzemórán belül 500°C-on. A modul teljesítménye ugyanezen időszak alatt 30-50%-kal csökkenhet. Ezek az eredmények alátámasztják a diffúziós gátréteg fontosságát a modul megbízhatósága és teljesítménye szempontjából.
A termoelektromos anyagok diffúziós gátrétegeként számos anyagot használnak, mindegyiknek megvannak a maga előnyei és korlátai. A záróanyag kiválasztása a termoelektromos anyagtól, az üzemi hőmérséklettől és az érintkező anyagától függ. A leggyakoribb záróanyagok a nikkel, molibdén, volfrám, titán és különféle ötvözetek. A nikkelt széles körben használják, mert hatékony diffúziós gát, jó elektromos vezetőképességgel rendelkezik, és sok termoelektromos anyaggal kompatibilis. A molibdént és a volfrámot magasabb hőmérsékletű alkalmazásokhoz használják magas olvadáspontjuk és alacsony diffúziós képességük miatt. A titánt tapadórétegként és egyes anyagok gátjaként használják. Az alábbi táblázat összehasonlítja ezeket a záróanyagokat.
| Barrier anyag | Max üzemi hőmérséklet | Elektromos vezetőképesség | Kompatibilitás | Tipikus alkalmazás |
| Nikkel (Ni) | 600°C | Magas | Bi2Te3, PbTe, Skutterudites | Általános rendeltetésű |
| Molibdén (Mo) | 800°C | Mérsékelt | PbTe, SiGe, Skutterudites | Magas hőmérséklet |
| Volfrám (W) | 1000°C | Mérsékelt | SiGe, magas hőmérsékletű anyagok | Nagyon magas hőmérséklet |
| Titán (Ti) | 500°C | Mérsékelt | Bi2Te3, tapadó réteg | Tapadás elősegítése |
| Nikkel-króm (NiCr) | 700 °C | Mérsékelt | PbTe, TAGS | Korrózióálló |
A Fuzhou X-Meritan Technology Co., Ltd.-nél a mi gyárunk számos különféle záróréteg-opcióval szállítja a termoelektromos anyagokat. Ügyfeleinkkel együttműködve kiválasztjuk az optimális záróanyagot és vastagságot az adott modul kialakításához. Műszaki csapatunk adatokat tud szolgáltatni a diffúziós sebességről, az érintkezési ellenállásról és a hőstabilitásról minden egyes sorompó-opció esetében.
A megfelelő diffúziós gátréteg kiválasztása a termoelektromos anyagokhoz számos tényező szisztematikus értékelését igényli. Az első tényező maga a termoelektromos anyag. A különböző anyagok eltérő diffúziós jellemzőkkel rendelkeznek. Például a bizmuttellurid (Bi2Te3) viszonylag alacsony üzemi hőmérséklettel rendelkezik, és nikkelréteget is használhat. Az ólomtellurid (PbTe) magasabb hőmérsékleten működik, és molibdén- vagy NiCr-gátra lehet szükség. A szilícium germánium (SiGe) nagyon magas hőmérsékleten működik, és wolfram vagy más tűzálló fém gátat igényel. A második tényező az üzemi hőmérséklet. Az akadálynak stabilnak kell lennie a maximális üzemi hőmérsékleten, és nem léphet reakcióba sem a termoelektromos anyaggal, sem az érintkezővel. A harmadik tényező az érintkezési anyag. Az akadálynak kompatibilisnek kell lennie az érintkezővel, és jó tapadást kell biztosítania. A negyedik tényező a gát vastagsága. A gátnak elég vastagnak kell lennie ahhoz, hogy blokkolja a diffúziót, de elég vékonynak ahhoz, hogy minimálisra csökkentse az elektromos ellenállást. Az alábbi táblázat összefoglalja a kiválasztási kritériumokat.
| Kiválasztási tényező | Megfontolás | Hatás a teljesítményre |
| Termoelektromos anyag | Diffúziós jellemzők, üzemi hőmérséklet | Meghatározza a záróanyag kompatibilitását |
| Üzemi hőmérséklet | Maximális és kerékpározási hőmérséklet | Meghatározza a gát stabilitását |
| Kapcsolattartó anyag | Tapadás, hőtágulás egyezés | Meghatározza az interfész minőségét |
| Sorompó vastagsága | Egyensúly a diffúzió blokkolása és az ellenállás között | Befolyásolja az érintkezési ellenállást és az élettartamot |
| Lerakási módszer | Porlasztás, párologtatás, galvanizálás | Befolyásolja a gát minőségét és egyenletességét |
Üzemünkben segítünk ügyfeleinknek kiválasztani a termoelektromos anyagaikhoz megfelelő korlátot. Széles körű tapasztalattal rendelkezünk az anyagrendszerek széles skálájával kapcsolatban, és útmutatást tudunk adni az optimális záróanyag, vastagság és leválasztási módszer tekintetében. Célunk, hogy segítsük ügyfeleinket a lehető legmagasabb modulteljesítmény és megbízhatóság elérésében.
A diffúziógátló rétegekkel rendelkező termoelektromos anyagok beszállítójának értékeléséhez az egységáron túl kell nézni. A beszállító műszaki képessége, minőség-ellenőrzése és az állandó anyagtulajdonságok biztosításának képessége kritikus fontosságú a modul teljesítménye szempontjából. A beszállító értékelésének kulcsfontosságú kritériumai az anyagminőség, a záróréteg minősége, a műszaki támogatás, a szállítási teljesítmény és a költségek. Az anyagminőség magában foglalja a termoelektromos anyag tisztaságát, sztöchiometriáját és homogenitását. A záróréteg minősége magában foglalja a vastagság egyenletességét, a tapadást és a diffúzió blokkolási hatékonyságát. A műszaki támogatás magában foglalja az adatszolgáltatás, a tervezési segítség és a problémák megoldásának lehetőségét. A szállítási teljesítmény magában foglalja az átfutási idők betartását és az egyenletes minőség biztosítását tételről tételre. A költség magában foglalja a teljes birtoklási költséget, figyelembe véve a modul élettartamát és teljesítményét. Az alábbi táblázat összefoglalja ezeket a kritériumokat.
| Értékelési kritérium | Mit kell keresni | Miért számít |
| Anyagminőség | Tisztaság, sztöchiometria, homogenitás | Meghatározza a termoelektromos teljesítményt |
| Barrier Layer Quality | Vastagság egyenletessége, tapadás, diffúzió blokkolása | Meghatározza a modul élettartamát |
| Műszaki támogatás | Adatlapok, tervezési segítség, problémamegoldás | Segít optimalizálni a modultervezést |
| Szállítási teljesítmény | Időben történő szállítás, tételenkénti konzisztencia | Gondoskodik a gyártás zavartalan működéséről |
| Költség | Teljes birtoklási költség | Hosszú távú értéket biztosít |
Az X-Meritannál gyárunk elkötelezte magát amellett, hogy kiváló minőségű termoelektromos anyagokat szállítson optimalizált diffúziógátló rétegekkel. Átfogó minőség-ellenőrzési rendszerünk van, amely magában foglalja az anyagok jellemzését, a záróréteg ellenőrzését és a teljesítményvizsgálatot. Részletes adatlapokat és technikai támogatást nyújtunk ügyfeleinknek. Erős múlttal rendelkezünk a pontos szállítás terén. Felkérjük Önt, hogy értékeljen bennünket ezen kritériumok alapján, és tekintsen partnerének a termoelektromos anyagok terén.
Az alábbi táblázat tartalmazza a diffúziót gátló réteggel ellátott termoelektromos anyagok legfontosabb termékparamétereit. Ezek az anyagok számos összetételben és konfigurációban állnak rendelkezésre, hogy megfeleljenek a különböző modulterveknek és működési feltételeknek. Üzemünk egyedi igények kielégítésére egyedi anyagokat is tud gyártani.
| Paraméter | Specifikációs tartomány | Megjegyzések |
| Anyag típusa | Bi2Te3, PbTe, Skutterudites, SiGe | Egyéb anyagok kérésre elérhetőek |
| Üzemi hőmérséklet | 200-800 °C | Anyagtól függ |
| Barrier anyag | Ni, Mo, W, Ti, NiCr | Alkalmazás alapján választották ki |
| Sorompó vastagsága | 1-20 µm | A diffúzió blokkolására optimalizálva |
| Érintkezési ellenállás | < 10 µΩ·cm² | Gát lerakódás után |
| Seebeck-együttható | 150-250 µV/K | Anyagtól függ |
| Elektromos ellenállás | 0,5 - 3,0 mΩ·cm | Anyagtól függ |
| Hővezetőképesség | 1,0 - 4,0 W/m·K | Anyagtól függ |

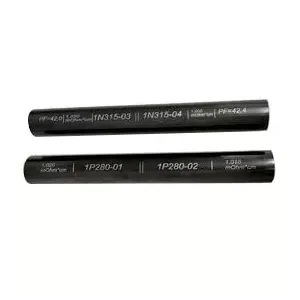

| Forma | Rúdák, porok, ostyák | Egyedi formák állnak rendelkezésre |
| Minőségellenőrzés | XRD, SEM, EDS, Seebeck, ellenállás | Teljes jellemzés |
Üzemünkben úgy gyártjuk a termoelektromos anyagokat, hogy megfeleljenek ezeknek és még sok másnak. Testreszabhatjuk az anyagösszetételt, a gátréteget és a formát, hogy megfeleljen az Ön konkrét modultervezési feltételeinek. Technikai csapatunk részletes adatokkal és támogatással tud szolgálni az alkalmazásához.
1. kérdés: Milyen vastag legyen a diffúziós gátréteg?
Válasz: A diffúziós gátréteg optimális vastagsága az anyagrendszertől és az üzemi hőmérséklettől függ. A vastagság jellemzően 1 és 20 mikrométer között van. A gátnak elég vastagnak kell lennie ahhoz, hogy blokkolja a diffúziót a modul tervezett élettartama alatt, de elég vékonynak ahhoz, hogy minimálisra csökkentse az elektromos ellenállást. Üzemünk az adott termoelektromos anyaghoz és alkalmazáshoz ajánlja az optimális vastagságot.
2. kérdés: Mi történik, ha a diffúziós gátréteg túl vékony?
Válasz: Ha a diffúziós gátréteg túl vékony, nem fogja hatékonyan blokkolni az atomok interdiffúzióját a termoelektromos anyag és az érintkező között. Ez intermetallikus vegyületek képződéséhez, megnövekedett érintkezési ellenálláshoz és a termoelektromos tulajdonságok romlásához vezet. A modul idő előtt meghibásodik. Üzemünk teszteli a záróréteg vastagságát és a diffúziót blokkoló teljesítményt, hogy megbizonyosodjon arról, hogy az megfelel az Ön alkalmazásának követelményeinek.
3. kérdés: Használhatom ugyanazt a záróanyagot minden termoelektromos anyaghoz?
Válasz: Nem, a záróanyagot a termoelektromos anyag és az üzemi hőmérséklet alapján kell kiválasztani. Például a nikkel alkalmas bizmuttelluridhoz, de nem biztos, hogy alkalmas a szilícium-germániumhoz magas hőmérsékleten. A gátnak kémiailag kompatibilisnek kell lennie mind a termoelektromos anyaggal, mind az érintkezővel, és üzemi hőmérsékleten stabilnak kell lennie. Technikai csapatunk segít kiválasztani az alkalmazásához megfelelő záróanyagot.
4. kérdés: Honnan tudhatom, hogy a termoelektromos anyag beszállítóm jó záróréteget biztosít-e?
Válasz: A diffúziós gátréteg minőségének értékeléséhez kérjen a szállítótól adatokat a gátvastagság egyenletességéről, a tapadási szilárdságról és a diffúziót blokkoló teljesítményről. Kérhet mintákat, és saját vizsgálatokat is végezhet, például gyorsított öregedési teszteket és érintkezési ellenállásméréseket. Egy jó hírű beszállító biztosítja ezeket az adatokat, és együttműködik Önnel annak biztosítása érdekében, hogy a sorompó megfeleljen az Ön követelményeinek. A Fuzhou X-Meritan Technology Co., Ltd.-nél átfogó adatokat és támogatást nyújtunk ügyfeleinknek.
5. kérdés: Mennyi a diffúziós gátréteggel ellátott termoelektromos modul jellemző élettartama?
Válasz: A megfelelően kialakított diffúziógátló réteggel ellátott termoelektromos modul élettartama az üzemi hőmérséklettől és a ciklusviszonyoktól függ. Egy 500°C-on folyamatosan működő modul élettartama 5-10 év vagy több is lehet. Termikus ciklussal az élettartam csökkenthető. A záróréteg kritikus fontosságú a hosszú élettartam eléréséhez. Üzemünk úgy tervezi anyagainkat és zárórétegeinket, hogy maximalizálja a modulok élettartamát.
A diffúziós gátréteg a nagy teljesítményű modulokhoz készült Thermoelectric Materials lényeges összetevője. Megakadályozza az interdiffúziót, alacsony érintkezési ellenállást tart fenn, és meghosszabbítja a modul élettartamát. A termoelektromos anyagok beszerzésekor a vásárlóknak a záróréteget kritikus specifikációnak kell tekinteniük, nem pedig utólagos elgondolásnak. A gát anyagának, vastagságának és leválasztási módszerének megválasztása befolyásolja a végső modul teljesítményét és megbízhatóságát. A Fuzhou X-Meritan Technology Co., Ltd.-nél a gyárunk rendelkezik azzal a szakértelemmel és tapasztalattal, hogy termoelektromos anyagokat optimalizált diffúziós gátrétegekkel szállítson. Ügyfeleinkkel azon dolgozunk, hogy megértsük igényeiket és az optimális anyagmegoldást biztosítsuk. Legyen szó áramtermelési vagy hűtési modulokról, mi biztosítjuk a szükséges anyagokat.
