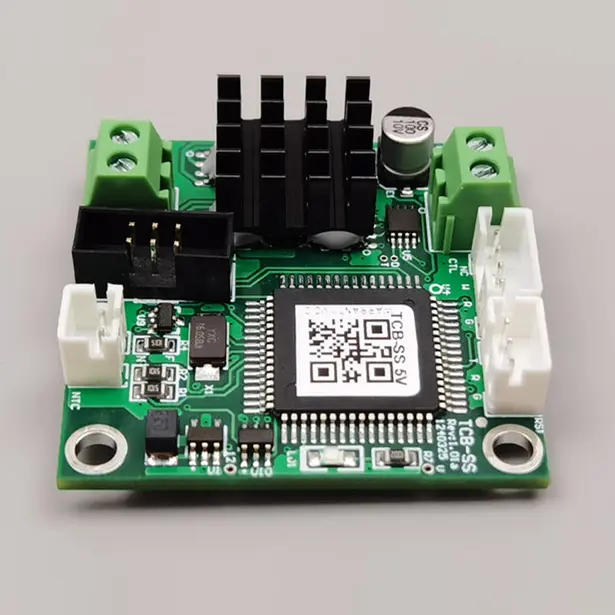

Az X-Meritan a kompakt TCB-SA hőmérséklet-szabályozót szállítja a Micro TEC-ekhez, hogy megfeleljen a fotonikai és mikroelektronikai csomagolások szigorú hűtési igényeinek. A csúcskategóriás, dedikált TEC menedzsment IC köré épülő kártya szaggatott impulzusok helyett DC-vezérelt áramot ad le, teljesen hullámzásmentes hőkörnyezetet teremtve. A natív módon 10 kΩ-os NTC termisztorokkal való interfészre tervezett TCB-SA 0,01 ℃ pontossággal tartja a célhőmérsékletet széles szabályozási tartományban –20 ℃ és +100 ℃ között.
A hagyományos PWM (impulzusszélesség-modulációs) vezérlők agresszív feszültségkapcsolást vezetnek be, amely hőciklus-fáradást, elektromos zajt és mikrotöréseket generál az ultra-kis TEC-elemekben. A Micro TEC-ekhez készült TCB-SA hőmérséklet-szabályozó alapvetően más mérnöki megközelítést alkalmaz a kényes mikrohűtők védelmére, miközben a stabilitást kisebb mértékben rögzíti:
Folyamatos egyenáram szállítás: Tiszta, folyamatos áramellátást biztosít a micro-TEC számára. Ez kisimítja a termikus gradienseket, kiküszöböli a nagyfrekvenciás zajokat az érzékeny optikai detektorokban, és drámaian meghosszabbítja a TEC élettartamát.
Mikro-termikus tömegoptimalizálás: A beépített PID-algoritmusok kifejezetten gyors hőreakcióra vannak hangolva apró hőterhelések esetén, megakadályozva a súlyos hőmérséklet-túllépéseket a gyors alapjel-rámpák során.
Bizonyított lézerminőségű megbízhatóság: Nagy sűrűségű optikai adó-vevőkön és ipari lézerdiódákon terepi tesztelésnek köszönhetően több millió üzemórán keresztül folyamatos kalibrálást biztosítanak.
Alacsony profilú lábnyom: A kompakt kialakítás lehetővé teszi az optikai részegységek mellé történő közvetlen felszerelést, minimalizálva a jelvezeték hosszát és az érzékelőhurok késleltetését.
|
Paraméter |
Specifikáció / érték |
|
Vezérlés pontossága |
0,01 ℃ |
|
Állítsa be a hőmérséklet pontosságát |
0,01 ℃ |
|
Mérési tartomány |
-30 ℃ és +147 ℃ között |
|
Szabályozási hőmérséklet tartomány |
-20 ℃ és +100 ℃ között |
|
Gyári alapbeállítás hőm |
25 ℃ (kérésre testreszabható) |
|
Maximális TEC kimenet |
4,5 V DC (alapértelmezett) / 3,0 A maximális áram |
|
Fólia táp bemenet |
5V DC |
|
Kimeneti hatékonyság |
>90 |
|
Támogatott érzékelő |
10K NTC termisztor (alapértelmezett B=3950) |
|
Fizikai méretek |
60 mm (hossz) × 42 mm (szél.) × 23 mm (Ma) |
|
Deszkavastagság / Hézag |
1,5 mm-es tábla / Max. 3 mm-es tűhézag lent |
• Lézerdióda-stabilizálás Megakadályozza a hullámhossz-eltolódást és az optikai teljesítmény ingadozását szálas lézerekben, pumpás lézerekben és gázérzékelő lézerdiódákban.
• Nagypontosságú optikai érzékelők Stabilizálja a fotodióda tömböket, spektrométereket és APD-ket, hogy minimálisra csökkentse a sötétáramot és a termikus zajt alacsony jelű optikai környezetben.
• Félvezető- és kvantumkutatás Mikroméretű ponthűtést biztosít szűk helyű laboratóriumi vizsgálóberendezésekben, amelyeknél kisebb a pontosság.
Dedikált házon belüli gyártás: A közvetlen felügyelet az SMT-komponensek elhelyezésétől a végső hőtesztig garantálja az egységenkénti konzisztenciát.
Alkalmazásmérnöki támogatás: Csapatunk közvetlenül segíti a hőhurok modellezését, az érzékelők elhelyezésének optimalizálását és az egyéni alapjel-programozást.
Nagy hatékonyságú architektúra: Több mint 90%-os teljesítményátalakítási hatékonyságot biztosít, minimálisra csökkentve a belső lemez hőtermelését a zárt ügyfélszekrényeken belül.
A mikroméretű TEC-k rendkívül vékony elem-keresztmetszetűek. A PWM-teljesítmény gyorsan körbeforgatja a félvezető párokat a meleg és a hideg között, ami CTE (hőtágulási együttható) eltérési feszültséget okoz, amely idővel rontja a csomópontokat. A TCB-SA folyamatos egyenáramú hajtása teljesen kiküszöböli a mechanikus kerékpáros fáradtságot.
Igen. Míg a gyári alapértelmezett cél 25 ℃, az X-Meritan testreszabott alapértelmezett hőmérsékleti alapértékeket képes beolvasni a firmware-be a gyártás során az optikai csomag követelményeinek megfelelően.
A kártya gyárilag kalibrált szabványos 10 kΩ-os NTC termisztorokhoz (B-érték=3950), amelyek gyors hőreakciót és nagy érzékenységet kínálnak a -20 °C és +100 °C közötti szabályozási tartományban.
Igen. A speciális meghajtó IC natív módon kezeli az áramirányt, hogy aktív hűtést és fűtést is biztosítson, ±0,01°C-on belül tartva az alapjel stabilitását, függetlenül a környezeti hőmérséklet ingadozásától.
