Egy tervezőmérnök egy kompakt orvosi mintahűtő prototípusát készítiTermoelektromos hűtők. A hideg oldal a próbapadi tesztelés során perceken belül eléri a célhőmérsékletet. Ám amikor az egységet a burkolatába szerelik, a hideg oldali hőmérséklet felfelé kezd sodródni, és soha nem stabilizálódik. A mérnök ellenőrzi a TEC áramot, a szigetelést és a vezérlőkört. Minden helyesnek tűnik. A probléma egyáltalán nem a hideg oldalon van. A meleg oldalon van. A TEC által visszautasított hőt nem távolítják el hatékonyan, és ez a hő visszavezeti a modult, ami rontja annak hűtési kapacitását. Ez az egyetlen leggyakoribb hiba a termoelektromos hűtés tervezésében, és ez költséges. A beszerzési mérnökök és a termékfejlesztők számára annak megértése, hogy miért kritikus a meleg oldalon történő hőelvezetés, az a különbség a működő és a terepen meghibásodott termék között.
Ez az útmutató azoknak a vásárlóknak és mérnököknek szól, akik termoelektromos hűtőket és a kapcsolódó hőkezelési alkatrészeket szerzik be. Elmagyarázzuk a TEC hőegyensúlyát, hogy miért a meleg oldal a korlátozó tényező a hűtési teljesítményben, hogyan befolyásolja a hűtőborda és a ventilátor kiválasztása az eredményt, milyen specifikációkat kell belefoglalni a beszerzési rendelésbe, és hogyan kell értékelni a szállítót. Részletes termékparamétereket is biztosítunk a Fuzhou X-Meritan Technology Co., Ltd.-nél működő gyárunkból. Akár italhűtőt, lézermodult, orvosi eszközt vagy elektronikai burkolatot tervez, ez az útmutató segít meghatározni a megbízhatóan működő termoelektromos hűtőrendszert.

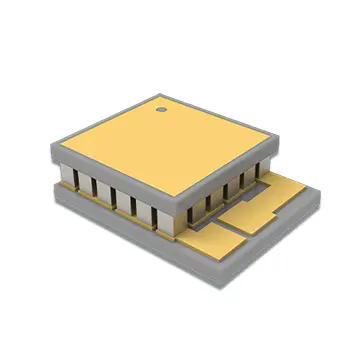

A Thermoelectric Cooler, más néven Peltier-modul, egy szilárdtest-hőszivattyú, amely elektromos áram hatására a hőt a készülék egyik oldaláról a másikra mozgatja. A modul egy sor félvezető pelletből, jellemzően bizmuttelluridból áll, két kerámia szubsztrátum között. Amikor áram folyik át a pelleteken, az elektronok az egyik csomópontban elnyelik a hőt, a másikban pedig felszabadítják. A hőt felvevő oldal hideg lesz, a hőt kibocsátó oldal pedig felforrósodik. Nincsenek mozgó alkatrészek, nincsenek hűtőközegek és kompresszorok. A modul kompakt, csendes és precízen vezérelhető. Az alábbi táblázat összefoglalja a termoelektromos hűtők alapvető működési jellemzőit.
| Paraméter | Leírás | Tipikus érték |
| Működési elv | Peltier-effektus (áramon keresztüli hőszivattyúzás) | Szilárdtest, nincs mozgó alkatrész |
| Hideg oldal | Elnyeli a hőt a terhelésből | A környezeti hőmérséklet alatti hőmérséklet |
| Hot Side | Hőt bocsát ki a környezetbe | A környezeti hőmérséklet feletti hőmérséklet |
| Hőszivattyús (Qc) | Hűtési kapacitás | A modul méretétől és áramerősségétől függ |
| Bemeneti teljesítmény (tűs) | Elfogyasztott elektromos áram | Feszültségtől és áramerősségtől függ |
| Hő elutasítva (Qh) | Qc + Pin | Mindig nagyobb, mint Qc |
| ZSARU | Qc / Pin | Általában 0,3-0,7 |
atFuzhou X-Meritan Technology Co., Ltd., gyárunk termoelektromos hűtőket gyárt a hűtési alkalmazások széles skálájához. Megértjük, hogy a modul csak egy része a rendszernek. Ugyanilyen fontos a meleg oldali hőelvezetés, és ügyfeleinkkel együttműködve biztosítjuk, hogy a teljes termikus rendszer sikeres legyen.
Az alapvető ok, amiért a meleg oldal a korlátozó tényező, a termodinamika első főtétele. A termoelektromos hűtő nem pusztítja el a hőt; megmozgatja. A hideg oldalon elnyelt hőt (Qc) plusz a modul által fogyasztott elektromos teljesítményt (Pin) a meleg oldalon (Qh) el kell utasítani. A kapcsolat egyszerű: Qh = Qc + Pin. Ez azt jelenti, hogy a meleg oldalnak mindig több hőt kell visszautasítania, mint amennyit a hideg oldal elnyel. Egy tipikus, 0,5 COP-on működő modulban a meleg oldalon visszautasított hő a hűtőteljesítmény háromszorosa. Ha a meleg oldal nem tudja visszautasítani ezt a hőt, akkor a meleg oldal hőmérséklete megemelkedik. És ahogy a meleg oldali hőmérséklet emelkedik, a hőmérséklet-különbség a modulon belül növekszik, ami csökkenti a modul hűtési kapacitását és hatékonyságát. Az alábbi táblázat szemlélteti egy tipikus TEC hőmérlegét.
| Paraméter | Érték | Jegyzet |
| Hűtőteljesítmény (Qc) | 50 W | Hőfelvétel a hideg oldalon |
| Bemeneti teljesítmény (tűs) | 100 W | Elektromos tápellátás a modulhoz |
| Hő elutasítva (Qh) | 150 W | Qc + Pin |
| ZSARU | 0.5 | Qc / Pin |
| Hőelvonási arány | 3:1 | Qh / Qc |
Üzemünkben segítünk ügyfeleinknek megérteni ezt a termikus egyensúlyt. Részletes teljesítménygörbéket adunk, amelyek megmutatják, hogyan változik a hűtési kapacitás a meleg oldali hőmérséklet függvényében. Útmutatást adunk a hűtőborda méretéhez és a ventilátor kiválasztásához is, hogy a meleg oldal el tudja utasítani a szükséges hőt. Célunk, hogy segítsük ügyfeleinket olyan rendszer kialakításában, amely megbízhatóan eléri a kívánt hidegoldali hőmérsékletet.
Ha a meleg oldalon a hőelvezetés nem elegendő, negatív hatások sorozata lép fel. Az első hatás a forró oldal hőmérsékletének emelkedése. Ez csökkenti a hőmérséklet-különbséget, amelyet a modul képes fenntartani, ami azt jelenti, hogy a hideg oldali hőmérséklet emelkedik. A második hatás a hűtési kapacitás csökkenése. A meleg oldali hőmérséklet emelkedésével a modul hőszivattyús képessége csökken. A harmadik hatás az energiafogyasztás növekedése. A modulnak keményebben kell dolgoznia a hideg oldali hőmérséklet fenntartása érdekében, ami növeli a bemeneti teljesítményt. A negyedik hatás a megbízhatóság csökkenése. A magas melegoldali hőmérséklet felgyorsítja a modul és a termikus interfész anyagainak leépülését. Extrém esetekben a modul túlmelegedhet és meghibásodhat. Az alábbi táblázat összefoglalja az elégtelen hőelvezetés hatásait.
| Hatás | Ok | Következmény |
| A forró oldali hőmérséklet emelkedése | Nem elegendő a hűtőborda vagy a ventilátor kapacitása | Csökkentett hűtési teljesítmény |
| Hűtési kapacitás csökkenés | Megnövekedett hőmérséklet-különbség | A hideg oldal nem éri el a célhőmérsékletet |
| Energiafogyasztás növekedése | A modul keményebben dolgozik a kompenzáció érdekében | Magasabb működési költség, több hőt kell selejtezni |
| Modul leromlás | Hőterhelés a pelleteken és forrasztási kötéseken | Csökkent élettartam, idő előtti kudarc |
| Termikus interfész hiba | A magas hőmérséklet lebontja a termikus zsírt | Megnövekedett hőellenállás, további teljesítménycsökkenés |
Az X-Meritannál sok olyan esetet láttunk, amikor egy rendszer nem azért hibásodott meg, mert a TEC nem volt megfelelő, hanem azért, mert a hőelnyelés nem volt megfelelő. Ügyfeleinkkel együtt dolgozunk, hogy elkerüljük ezeket a problémákat azáltal, hogy teljes körű hőtechnikai megoldásokat kínálunk, beleértve a hűtőbordákat, ventilátorokat és a hőkezelő anyagokat. Mérnöki csapatunk segít a szükséges hőelvezető képesség kiszámításában és a megfelelő alkatrészek kiválasztásában.
A megfelelő hőelnyelő rendszer meghatározása szisztematikus megközelítést igényel. Az első lépés a teljes kiutasítandó hő (Qh) meghatározása. Ez a hűtőteljesítmény (Qc) és a bemeneti teljesítmény (Pin) összege. A második lépés a maximálisan megengedett meleg oldali hőmérséklet meghatározása. Ez általában a környezeti hőmérséklet plusz a hűtőbordán keresztüli hőmérséklet-emelkedés. Harmadik lépésként olyan hőállóságú hűtőbordát válasszunk, amely a rendelkezésre álló légáramlás mellett képes elérni a kívánt hőmérséklet-emelkedést. A negyedik lépés egy olyan ventilátor kiválasztása, amely elegendő légáramlást és statikus nyomást biztosít. Az ötödik lépés egy olyan termikus interfész anyag kiválasztása, amely minimálisra csökkenti a modul és a hűtőborda közötti érintkezési ellenállást. Az alábbi táblázat összefoglalja a specifikáció folyamatát.
| Lépés | Akció | Kulcsparaméter |
| 1 | Határozza meg az elutasítandó teljes hőt | Qh = Qc + Pin |
| 2 | Határozza meg a meleg oldal megengedett hőmérsékletét | Th = Tamb + ΔT |
| 3 | Válassza ki a hűtőborda hőellenállását | Rth = ΔT / Qh |
| 4 | Válassza ki a ventilátor légáramlását és a statikus nyomást | CFM, Pa |
| 5 | Válassza ki a termikus felület anyagát | Hővezetőképesség (W/m·K) |
Üzemünkben teljes körű hőtechnikai megoldásokat kínálunk termoelektromos hűtőink számára. Optimalizált bordageometriájú hűtőbordákat, alacsony zajszintű és nagy légáramlású ventilátorokat, valamint nagy vezetőképességű hőfelületi anyagokat tudunk szállítani. Mérnökcsapatunk segíthet a specifikációs folyamatban, és részletes hőkalkulációt készít az Ön alkalmazásához.
A termoelektromos hűtők és a hőkezelési komponensek beszállítóinak értékeléséhez a termékminőségre, a hőtechnikai szakértelemre, a tesztelési képességekre és a műszaki támogatásra kell összpontosítani. A szállítónak képesnek kell lennie állandó teljesítményű modulok gyártására. Szakértelemmel kell rendelkezniük a hőrendszer tervezésében. Rendelkezniük kell a modulok és rendszerek terhelés alatti teszteléséhez szükséges berendezésekkel. Technikai támogatást kell nyújtaniuk a megfelelő alkatrészek kiválasztásához. Az alábbi táblázat ezeket az értékelési szempontokat foglalja össze.
| Értékelési kritérium | Mit kell keresni | Miért számít |
| Modul minősége | Konzisztens teljesítmény, megbízhatóság tesztelése | Biztosítja, hogy a modul megfeleljen az előírásoknak |
| Termikus szakértelem | Rendszertervezési képesség, hőszimuláció | Biztosítja a teljes rendszer működését |
| Tesztelési képesség | Teljesítményvizsgálat terhelés alatt, élettartam tesztelés | Ellenőrzi a teljesítményt és a megbízhatóságot |
| Műszaki támogatás | Alkalmazástechnika, termikus számítások | Segít a megfelelő alkatrészek kiválasztásában |
| Szállítási teljesítmény | Pontos szállítási nyilvántartás, készletképesség | Működően tartja a gyártósort |
A Fuzhou X-Meritan Technology Co., Ltd.-nél a gyárunk több mint egy évtizede gyárt termoelektromos hűtőket és termikus megoldásokat. Nagy tapasztalattal rendelkezünk a hőrendszerek tervezésében és tesztelésében. ISO 9001 tanúsítvánnyal rendelkezünk, és minden ellenőrzésről részletes nyilvántartást vezetünk. Műszaki csapatunk készséggel áll rendelkezésére a hőkalkulációkkal és az alkatrészek kiválasztásával kapcsolatban. Meghívjuk Önt, hogy értékeljen bennünket ezen kritériumok alapján, és tekintsen partnerének a termoelektromos hűtési megoldások terén.
Az alábbi táblázat tartalmazza a termoelektromos hűtőink legfontosabb termékparamétereit. Ezeket a modulokat hűtési alkalmazásokhoz tervezték, a fogyasztói termékektől az orvosi eszközökig. Üzemünk hozzáillő hűtőbordákat, ventilátorokat és termikus interfész anyagokat is tud biztosítani.
| Paraméter | Specifikációs tartomány | Megjegyzések |
| Hűtőteljesítmény (Qc) | 10 W - 200 W | A modul méretétől és áramerősségétől függ |
| Maximális hőmérséklet-különbség (ΔTmax) | 60-75 °C | Th = 27°C-on nincs terhelés |
| Névleges feszültség | 5 V - 24 V | Egyedi feszültség elérhető |
| Névleges áram | 2 A - 15 A | A modul méretétől függ |
| ZSARU | 0,3 - 0,7 | Működési ponttól függ |
| Modul mérete | 20 x 20 mm-től 62 x 62 mm-ig | Egyedi méretek kaphatók |
| Hűtőborda típusa | Alumínium extrudált, hasított, ragasztott | Hőállóság miatt van kiválasztva |
| Ventilátor típusa | Axiális, fúvós | A légáramlás és a zaj miatt van kiválasztva |
| Termikus interfész anyaga | Hőzsír, fázisváltás, betét | Vezetőképességre és vastagságra van kiválasztva |
| MOQ | 100 darab | Nagy rendelés esetén alkuképes |
| Átfutási idő | 2-4 hét | Mennyiségtől és testreszabástól függ |
Üzemünkben úgy gyártjuk termoelektromos hűtőinket, hogy megfeleljenek ezeknek és még sok másnak. A hűtési teljesítményt, feszültséget, áramerősséget és méretet az Ön egyedi igényeinek megfelelően testreszabhatjuk. Komplett hőtechnikai megoldásokat is kínálunk, beleértve a hűtőbordákat, ventilátorokat és a termikus interfész anyagokat. Célunk, hogy ügyfeleinknek megbízható, nagy teljesítményű hűtési megoldásokat kínáljunk.
1. kérdés: Mennyi hőt kell visszautasítani a TEC meleg oldalán?
Válasz: A meleg oldalon visszautasított hő (Qh) a hűtőteljesítmény (Qc) és a bemeneti teljesítmény (Pin) összege. A 0,5-ös COP-on működő modulnál a visszautasított hő a hűtőteljesítmény háromszorosa. Ez azt jelenti, hogy minden watt hűtéshez három watt hőt kell eltávolítani. Ha a forró oldal nem tudja visszautasítani ezt a hőt, a modul teljesítménye romlik. Mérnöki csapatunk ki tudja számítani a pontos Qh-t az Ön alkalmazásához.
2. kérdés: Mi történik, ha túl kicsi hűtőbordát használok?
Válasz: Ha a hűtőborda túl kicsi, a hőellenállása túl magas lesz, és a forró oldal hőmérséklete megemelkedik. Ez csökkenti a hűtési kapacitást és növeli az energiafogyasztást. Extrém esetekben a modul túlmelegedhet és meghibásodhat. A hűtőbordát mindig a teljes kiutasítandó hő és a megengedett hőmérséklet-emelkedés alapján határozza meg. Üzemünk segít kiválasztani az alkalmazásához megfelelő hűtőbordát.
3. kérdés: Használhatok ventilátort a hőelvezetés javítására?
Válasz: Igen, a ventilátor jelentősen javíthatja a hőelvezetést azáltal, hogy növeli a légáramlást a hűtőbordán. A kényszerített konvekció csökkenti a hűtőborda hőellenállását, ami csökkenti a meleg oldal hőmérsékletét. A ventilátort úgy kell kiválasztani, hogy elegendő légáramlást és statikus nyomást biztosítson a hűtőborda kialakításához. Hozzáillő ventilátor és hűtőborda kombinációkat kínálunk termoelektromos hűtőinkhez.
4. kérdés: Mi a legjobb termikus interfész anyag a TEC-hez?
Válasz: A legjobb termikus interfész anyag az alkalmazástól függ. A termikus zsír nyújtja a legalacsonyabb hőállóságot, de szennyeződhet, és idővel kiszáradhat. A fázisváltó anyagok jó teljesítményt nyújtanak, és könnyebben alkalmazhatók. A hőpárnák kényelmesek, de nagyobb hőállósággal rendelkeznek. Nagy teljesítményű alkalmazásokhoz termikus zsírt vagy fázisváltó anyagot ajánlunk. Technikai csapatunk tanácsot ad az alkalmazásához legjobban megfelelő anyag kiválasztásában.
5. kérdés: Honnan tudhatom, hogy megfelelő-e a hőelnyelő rendszerem?
Válasz: Annak megállapításához, hogy a hőelnyelő rendszer megfelelő-e, mérje meg a forró oldal hőmérsékletét teljes terhelés mellett, és hasonlítsa össze a tervezett célértékkel. Ha a meleg oldali hőmérséklet magasabb a vártnál, akkor a hőelvezetés nem elegendő. A hűtőteljesítményt is mérheti, és összehasonlíthatja a teljesítménygörbével. Ha a kapacitás kisebb a vártnál, akkor a forró oldal hőmérséklete valószínűleg túl magas. Mérnöki csapatunk segíthet diagnosztizálni és megoldani a hővisszaszorítási problémákat.
A hatékony hőelvezetés a forró oldalon elengedhetetlen a termoelektromos hűtők teljesítményéhez és megbízhatóságához. A meleg oldalnak vissza kell utasítania a hűtőteljesítményt plusz a bemeneti teljesítményt, amely általában háromszorosa a hűtőteljesítménynek. Ha a hőelvezetés nem elegendő, a meleg oldal hőmérséklete emelkedik, a hűtőteljesítmény csökken, az energiafogyasztás nő, és a modul élettartama csökken. A vásárlók és a mérnökök számára ennek a termikus egyensúlynak a megértése a kulcsa egy sikeres termoelektromos hűtőrendszer tervezésének. A Fuzhou X-Meritan Technology Co., Ltd.-nél a mi gyárunk rendelkezik azzal a szakértelemmel és termékekkel, amelyek segítségével hatékony hőelnyelést érhet el. Kínálunk termoelektromos hűtőket, hűtőbordákat, ventilátorokat és termikus interfész anyagokat, valamint mérnöki támogatást annak biztosítására, hogy rendszere a tervezettnek megfelelően működjön.
Akár italhűtőt, akár orvosi eszközt, lézermodult vagy elektronikai burkolatot tervez, kérjük, forduljon hozzánk, hogy megbeszéljük igényeit. Mintákat, hőkalkulációkat és személyre szabott megoldásokat tudunk biztosítani. A minőség és az ügyfelek elégedettsége iránti elkötelezettségünk megbízható partnerré tett bennünket a vállalkozások számára világszerte.
Lépjen kapcsolatba a Fuzhou X-Meritan Technology Co., Ltd.-vel még mahogy megvitassák a termoelektromos hűtőre vonatkozó követelményeket, és felfedezzék, hogyan javíthatják termikus megoldásaink hűtési teljesítményét.
