X-meritánegy kínai gyártó és beszállító, amely termoelektromos hűtési megoldásokra specializálódott. Kínálunk egy sorHőmérsékletszabályozók Micro TE hűtőkhöz, Micro-TEC modulokhoz tervezvekompakttermoelektromos hűtők, amelyeket precíz hőmérsékletszabályozást igénylő alkalmazásokban használnak. Szabályozóink úgy kezelik az áramot, hogy lehetővé tegyék a hűtést és a fűtést is, és a céltárgyakat stabil alaphőmérsékleten tartják. Ezek a termékek az optikai kommunikációt, a biológiai és orvosi berendezéseket, a fogyasztói elektronikát, valamint az autóipari/repülési ágazatot szolgálják ki. Minden vezérlőt házon belüli minőségbiztosítási rendszerünk szerint tervezünk és gyártunk, testreszabási lehetőségekkel az elektromos paraméterek, a fizikai méretek, a kommunikációs protokollok és a környezeti alkalmazkodóképesség tekintetében.
A Micro TE hűtők hőmérsékletszabályozói szabályozzák a termoelektromos hűtőn átfolyó áramot, hogy a kívánt értéken stabilizálja a hőmérsékletet. Folyamatosan figyeli a céltárgy hőmérsékletét, és a hőmérséklet-különbség alapján állítja be a kimeneti áramot, és megfordítja az irányt a fűtési és hűtési módok közötti váltáshoz, valamint a nagyság megváltoztatásával az intenzitás szabályozásához.
Az áram polaritása megfordítható, így a TEC válthat a hűtési és fűtési módok között. Olyan alkalmazásokhoz, mint például a PCR, amelyek váltakozó hőciklust igényelnek.
Egy belső visszacsatoló hurok folyamatosan leolvassa a céltárgy aktuális hőmérsékletét, összehasonlítja azt az alapjellel, és automatikusan beállítja a kimenetet, amíg a hőmérséklet stabilizálódik. Nincs szükség kézi beavatkozásra.
A kimenő áram és a feszültség a meghajtott TEC specifikációi szerint konfigurálható, a milliwatttól a több száz wattig terjedő teljesítménytartományt lefedve.
|
Testreszabási lehetőségek |
Alaptartalom |
|
Elektromos paraméterek |
Bemeneti feszültség és kimeneti áram/feszültség egyeztetés |
|
Fizikai méretek és interfészek |
PCB forma, a csatlakozó helye és típusa |
|
Hőmérsékletszabályozási teljesítmény |
Szabályozási pontosság és üzemi hőmérséklet-tartomány |
|
Kommunikációs és vezérlési protokollok |
Kommunikációs interfész és parancskészlet testreszabása |
|
Érzékelő kompatibilitás |
Különböző típusú hőmérséklet-érzékelők támogatása |
|
Környezeti alkalmazkodóképesség |
Robusztusság speciális működési környezetekhez |
|
A termék formai tényezője |
Egylapkás megoldás a moduláris termékforma testreszabásához képest |
Stabilizálja a lézer (például DFB lézer) hullámhosszát. A hőmérséklet-változások befolyásolják a lézer hullámhosszát, megakadályozva a jelek hőmérséklet-eltolódása okozta áthallást.
PCR-műszerekben és hasonló eszközökben használják. A PCR-reakciók speciális hőmérsékleti feltételeket igényelnek, ezért a pontos hőciklus elengedhetetlen.
Helyi precíziós hűtést biztosít a nagy teljesítményű chipek (például GPU) számára. Megakadályozza a forgácsok túlmelegedését nagy terhelés mellett, ami egyébként fojtást váltana ki, és veszélyeztetné a felhasználói élményt.
Stabilizálja a precíziós érzékelők, például a LiDAR teljesítményét. Megakadályozza az érzékelők leolvasási eltolódását a környezeti hőmérséklet változásai miatt, így a mérések folyamatosan pontosak.
Igen, mindaddig, amíg a vezérlő kimeneti árama és feszültsége meghaladja a TEC Imax és Vmax értékeit. Elegendő belmagasságú vezérlő kiválasztása lehetővé teszi, hogy ugyanaz a vezérlő több TEC-modellt vezéreljen különböző termékvonalakon.
A stabilitás a vezérlési algoritmustól és az érzékelő felbontásától függ. Megfelelően hangolt PID hurokkal és nagy felbontású ADC-vel ±0,01°C vagy ennél jobb is elérhető számos optikai és laboratóriumi alkalmazáshoz.
Analóg feszültségszabályozás, PWM bemenet, I²C, SPI, UART és USB elérhető a modelltől függően. Adja meg a gazdagép-rendszer integrációs követelményeit, és mi ajánljuk a megfelelő interfészt.
Igen. Támogatjuk a vezérlési paraméterek, a kimeneti tartományok, az interfész kiválasztását és az alaktényezők OEM testreszabását. Minta alapú fejlesztési folyamatot követünk: előzetes megbeszélés → mintagyártás → vásárlói validálás → tömeggyártás.
|

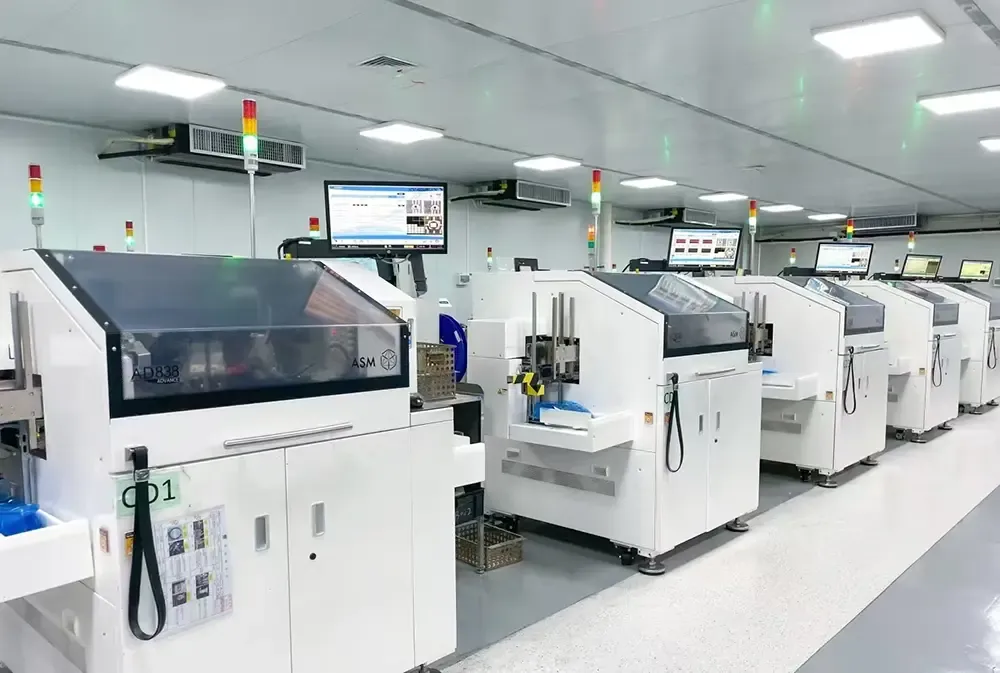

Felszerelés |
Leírás |
|
Ónmártó kemencék |
Az alkatrészek előónozása javítja a forraszthatóságot és megakadályozza az oxidációt |
|
Vibrációs lengőformázó gépek |
A légbuborékok kiküszöbölése és a kapszulázó anyagok egyenletes eloszlása az ültetés vagy formázás során |
|
Hegesztőgépek |
Pont- vagy ultrahangos hegesztés belső vezetékekhez, hőelem vezetékekhez és modulkapcsokhoz |
|
Sütők |
Ragasztók és bevonatok szárítása, előmelegítése és térhálósítása |
|
Tintasugaras nyomtatók |
Azonosító jelek, modellszámok és tételkódok nyomtatása a nyomon követhetőség érdekében |
|
Adagoló gépek |
Termikus határfelületi anyagok, ragasztók vagy kapszulázók precíziós felhordása |
|
Automata tömítőgépek |
Modulok vagy csomagok hermetikus tömítése a nedvesség és a szennyeződések bejutásának megakadályozása érdekében |
|
Vágógépek |
Kerámia hordozók, PCB-k vagy ólomkeretek méretre vágása |
|
Szilárdító gépek |
Gyanták és cserepes keverékek gyorsított kikeményítése vagy kikeményedése |
|
Reflow forrasztórendszerek |
Felületre szerelhető alkatrészek SMT forrasztása szabályozott hőmérsékletű profilok mellett |
|
Teljesen automata nyomdagépek |
Forrasztópaszta vagy vezetőképes ragasztók nagy pontosságú nyomtatása az alkatrészek felhelyezése előtt |
