Egy tervezőmérnök új orvosi diagnosztikai eszközön dolgozik. A készülékhez egy kis hűtőzóna szükséges, amely 4°C-os pontos hőmérsékletet képes tartani, és egy másik teszthez fűtésre válthat. A hűtésnek kompaktnak, rezgésmentesnek kell lennie, és bármilyen irányban működőképesnek kell lennie. A hagyományos hűtőberendezések – kompresszorok, ventilátorok és hőcserélők – nem felelnek meg ezeknek a követelményeknek. Túl nagyok, túl zajosak és túl rugalmatlanok. A megoldás a Thermoelectric Cooler, egy szilárdtest-eszköz, amely a Peltier-effektust használja a hőszivattyúzásra. A Peltier-effektus az a jelenség, amely megkülönböztetiTermoelektromos hűtőkaz összes többi hűtési technológiától. Ez az oka annak, hogy miniatürizálhatók, nincs mozgó alkatrészük, és miért tudnak azonnal hűtésről fűtésre váltani. A beszerzési mérnökök és terméktervezők számára a Peltier-effektus megértése elengedhetetlen annak eldöntéséhez, hogy a termoelektromos hűtő a megfelelő választás-e egy adott alkalmazáshoz.
Ez az útmutató azoknak a vásárlóknak íródott, akiknek termoelektromos hűtőket kell beszerezniük, és meg akarják ismerni a mögöttük rejlő technológiát. Elmagyarázzuk, mi a Peltier-effektus, hogyan működik, miben tér el a hagyományos hűtéstől, és milyen specifikációk számítanak a termoelektromos hűtő kiválasztásakor. Részletes termékparamétereket is biztosítunk gyárunkból a címenFuzhou X-Meritan Technology Co., Ltd.Akár orvosi eszközöket, lézerrendszereket, autóüléseket vagy szórakoztató elektronikai cikkeket tervez, ez az útmutató segít megalapozott döntést hozni a termoelektromos hűtéssel kapcsolatban.

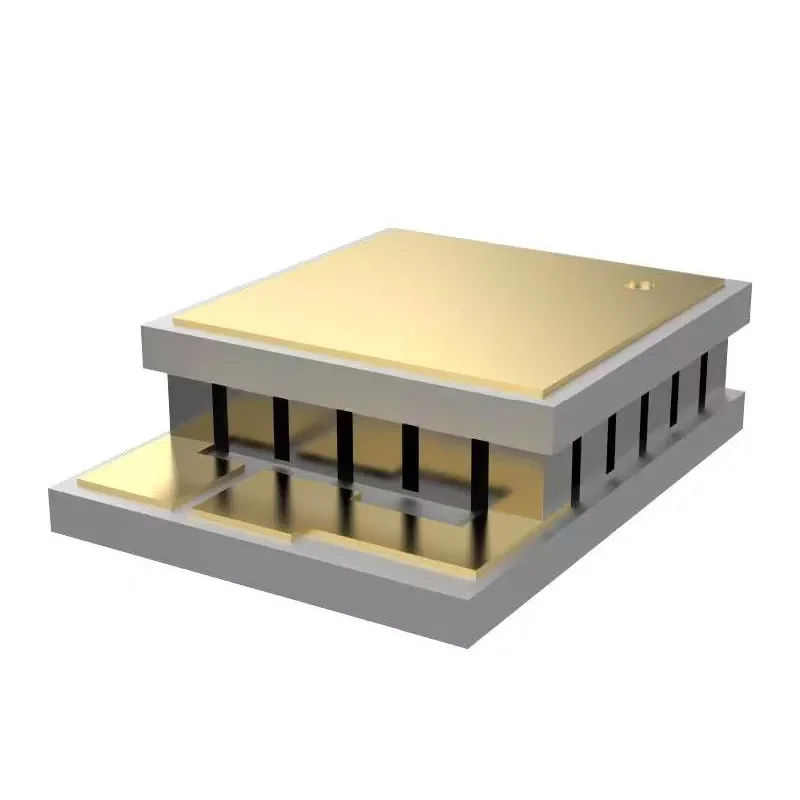

A Peltier-effektus egy termoelektromos jelenség, amelyet Jean Charles Athanase Peltier francia fizikus fedezett fel 1834-ben. Ez azt a felmelegedést vagy hűtést írja le, amely két különböző vezető találkozásánál fellép, amikor elektromos áram halad át rajtuk. Amikor az áram az egyik irányban folyik, a hő az egyik csomópontban elnyeli, a másikban pedig felszabadul. Ha az áramot megfordítják, a hatás megfordul: a meleg csomópont hideg lesz, a hideg pedig meleg. Ez a termoelektromos hűtők alapelve. A Thermoelectric Cooler, más néven Peltier-hűtő, egy szilárdtest-hőszivattyú, amely a Peltier-effektust használja a hő átadására a készülék egyik oldaláról a másikra. Az eszköz egy sor p- és n-típusú félvezető pelletből áll, amelyek elektromosan sorba vannak kapcsolva, és hőtechnikailag párhuzamosan vannak kapcsolva. A pelletek két kerámia aljzat közé kerülnek. Egyenáram alkalmazásakor az elektronok és a lyukak áthaladnak a pelleteken, és hőt visznek magukkal. Az eredmény egy hideg és egy meleg oldal. Az alábbi táblázat összefoglalja a Peltier-effektus legfontosabb szempontjait.
| Vonatkozás | Leírás |
| Felfedezés | Jean Charles Athanase Peltier, 1834 |
| Alapelv | Fűtés vagy hűtés különböző vezetők találkozásánál |
| Hatás iránya | Az áram irányától függ |
| Kulcsfontosságú komponensek | P-típusú és N-típusú félvezető pelletek, kerámia hordozók |
| Eredmény | Hideg oldal és meleg oldal |
A Fuzhou X-Meritan Technology Co., Ltd.-nél üzemünk a Peltier-effektuson alapuló termoelektromos hűtők tervezésére és gyártására specializálódott. Széleskörű tapasztalattal rendelkezünk a félvezető pellet gyártásban, a modulok összeszerelésében és a hőrendszer tervezésében. Termékeinket az orvosi eszközöktől a fogyasztói elektronikai cikkekig széles körben használják.
A termoelektromos hűtők alapvetően különböznek a hagyományos hűtőberendezésektől. A hagyományos hűtőberendezések, mint például a gőzkompressziós rendszerek, az abszorpciós hűtők és a hőszivattyúk, mechanikus alkatrészekre – kompresszorokra, szivattyúkra és ventilátorokra – támaszkodnak a hűtőközeg keringetésére és a hő átadására. Ezek a rendszerek hatékonyak és hatékonyak a nagyméretű hűtéshez, de terjedelmesek, zajosak, és mozgó alkatrészeik is elhasználódnak. A termoelektromos hűtőknek nincs mozgó alkatrésze. A Peltier-effektust használják a hő közvetlen szivattyúzására, hűtőközeg vagy mechanikus kompresszió nélkül. Emiatt kompaktak, csendesek, megbízhatóak és bármilyen irányban használhatók. Az alábbi táblázat összehasonlítja a két típusú hűtőrendszert.
| Jellegzetes | Termoelektromos hűtő | Hagyományos hűtőberendezés |
| Működési elv | Peltier hatás | Gőz-sűrítés vagy abszorpció |
| Mozgó alkatrészek | Egyik sem | Kompresszor, ventilátor, szivattyú |
| Hűtőközeg | Egyik sem | Kívánt |
| Méret | Kompakt | Nagy |
| Zaj | Csendes (kivéve ventilátor) | Zajos |
| Rezgés | Egyik sem | Igen |
| Tájolás | Bármilyen orientáció | Általában rögzített tájolású |
| Hűtés/Fűtés | Megfordítható (az aktuális megfordítással) | Nem megfordítható (kiegészítő szelepek nélkül) |
| Hatékonyság | Alacsonyabb (COP általában 0,5-1,5) | Magasabb (COP általában 2-4) |
| Precíziós hőmérsékletszabályozás | Kiváló (+/- 0,1°C) | Mérsékelt (+/- 1°C) |
Üzemünkben termoelektromos hűtőket gyártunk olyan alkalmazásokhoz, amelyek megkövetelik a szilárdtest-hűtés egyedülálló előnyeit. Segítünk ügyfeleinknek megérteni a termoelektromos és a hagyományos hűtés közötti kompromisszumot, hogy megfelelő választhassanak az alkalmazásukhoz. Mérnöki csapatunk segítséget nyújt a hőkalkulációban, a modul kiválasztásában és a rendszertervezésben.
A termoelektromos hűtő kiválasztásakor a vásárlónak több kulcsfontosságú specifikációt is figyelembe kell vennie. Ezek a specifikációk határozzák meg a hűtő teljesítményét és az alkalmazáshoz való alkalmasságát. A legfontosabb specifikációk a maximális hőmérséklet-különbség (ΔTmax), a maximális hűtőteljesítmény (Qmax), a maximális áramerősség (Imax), a maximális feszültség (Vmax), valamint a modul méretei. A ΔTmax az a maximális hőmérséklet-különbség, amelyet a modul elérhet a meleg és a hideg oldal között. A Qmax az a maximális hőmennyiség, amelyet a modul ΔT=0 mellett képes pumpálni. Az Imax és Vmax az a maximális áram és feszültség, amelyen a modul működhet. Az alábbi táblázat összefoglalja ezeket a specifikációkat.
| Specifikáció | Leírás | Tipikus tartomány |
| ΔTmax | Maximális hőmérséklet-különbség (melegtől hidegig) | 60-75 °C |
| Qmax | Maximális hűtőteljesítmény ΔT=0-nál | 10 W - 200 W |
| Imax | Maximális üzemi áram | 2 A - 15 A |
| Vmax | Maximális üzemi feszültség | 3 V - 30 V |
| Modul mérete | Hosszúság x szélesség x magasság | 10 x 10 mm-től 62 x 62 mm-ig |
| A szakaszok száma | Egy- vagy többlépcsős | 1-5 |
A Fuzhou X-Meritan Technology Co., Ltd.-nél gyárunk széles specifikációjú termoelektromos hűtőket gyárt. Egyfokozatú és többfokozatú modulokat kínálunk, Qmax 10 W-tól 200 W-ig, és ΔTmax 60°C-tól 75°C-ig. Egyedi igényeknek megfelelő modulokat is tudunk tervezni. Mérnöki csapatunk segítséget nyújt az alkalmazásához optimális modul kiválasztásában.
A termoelektromos hűtők a legalkalmasabbak olyan alkalmazásokhoz, amelyek az alábbiak közül egyet vagy többet igényelnek: kompakt méret, nincs mozgó alkatrész, nincs vibráció, precíz hőmérséklet-szabályozás, vagy a hűtés és fűtés közötti váltás lehetősége. Ezek az alkalmazások jellemzően olyan iparágakban találhatók meg, mint az orvostudomány, a repülőgépipar, az autóipar, a fogyasztói elektronika és a távközlés. Az orvosi iparban a termoelektromos hűtőket diagnosztikai eszközökben, inzulinhűtőben és laboratóriumi berendezésekben használják. Az űrhajózásban műholdak komponenseiben és repüléselektronikai hűtésében használják őket. Az autóiparban az ülések hűtésére, az akkumulátor hőkezelésére és a pohártartókra használják. A fogyasztói elektronikában hordozható hűtőben, borhűtőben és CPU-hűtőben használják. Az alábbi táblázat összefoglalja a legfontosabb alkalmazásokat és azokat az okokat, amelyek miatt a termoelektromos hűtők alkalmasak rájuk.
| Alkalmazás | Kulcskövetelmény | Miért termoelektromos hűtő? |
| Orvosi diagnosztikai eszközök | Pontos hőmérséklet szabályozás | +/- 0,1°C pontosság, nincs vibráció |
| Lézeres rendszerek | Kompakt, precíz hűtés | Kis méret, gyors reagálás |
| Autóülések | Hűtés és fűtés | Áramfordítással megfordítható |
| Hordozható hűtők | Kompakt, akkumulátoros | Alacsony teljesítmény, nincs hűtőközeg |
| Távközlési berendezések | Megbízható, karbantartást nem igénylő | Nincsenek mozgó alkatrészek, hosszú élettartam |
| Repülőgép | Könnyű, rezgésmentes | Kompakt, szilárdtest |
Üzemünkben ezen iparágak mindegyikében együttműködünk az ügyfelekkel, hogy olyan termoelektromos hűtőket biztosítsunk, amelyek megfelelnek speciális követelményeiknek. Szabványos modulokat vagy egyedi tervezésű összeállításokat tudunk biztosítani. Mérnöki csapatunk segítséget nyújt a termikus számításokban, a modulok kiválasztásában és a rendszerintegrációban.
A termoelektromos hűtők beszállítójának értékeléséhez a gyártási képességre, a minőség-ellenőrzésre, a műszaki támogatásra és a tapasztalatra kell összpontosítani. A szállítónak képesnek kell lennie félvezető pellet gyártására és modulok összeállítására a szükséges előírásoknak megfelelően. Ehhez speciális berendezések szükségesek a pellet kockázásához, forrasztásához és teszteléséhez. A szállítónak rendelkeznie kell olyan minőség-ellenőrzési rendszerrel, amely biztosítja az állandó teljesítményt és megbízhatóságot. Ez magában foglalja a ΔTmax, Qmax és a szivárgásmentesség vizsgálatát. A szállítónak rendelkeznie kell a modul kiválasztásával és a hőrendszer tervezésével kapcsolatos műszaki támogatással. Az alábbi táblázat összefoglalja az értékelési szempontokat.
| Értékelési kritérium | Mit kell keresni | Miért számít |
| Gyártási képesség | Pellet gyártás, modul összeszerelő berendezések | Biztosítja a termék minőségét és konzisztenciáját |
| Minőségellenőrzés | ISO 9001, vizsgálati jegyzőkönyvek | Egyenletes teljesítményt biztosít |
| Műszaki támogatás | Hőtechnika, tervezési segítség | Segít a megfelelő modul kiválasztásában |
| Tapasztalat | Rekord a termoelektromos iparban | Képességet és megbízhatóságot mutat |
| Testreszabás | Lehetőség egyedi modulok tervezésére | Megfelel a speciális alkalmazási követelményeknek |
Az X-Meritan gyárában több mint egy évtizede gyártanak termoelektromos hűtőket. Fejlett pelletgyártó és modul-összeszerelő berendezésekbe fektettünk be. ISO 9001 tanúsítvánnyal rendelkezünk, és minden teljesítménytesztről részletes nyilvántartást vezetünk. Technikai csapatunk készséggel áll rendelkezésére a modul kiválasztásában és a hőrendszer tervezésében. Felkérjük Önt, hogy értékeljen bennünket ezen kritériumok alapján, és tekintsen partnerének a termoelektromos hűtők területén.
Az alábbi táblázat tartalmazza a termoelektromos hűtőink legfontosabb termékparamétereit. Ezeket a modulokat számos alkalmazáshoz tervezték, az orvosi eszközöktől a fogyasztói elektronikáig. Üzemünk egyedi igényeknek megfelelő modulokat is tud gyártani.
| Paraméter | Specifikációs tartomány | Megjegyzések |
| ΔTmax | 60-75 °C | A modul fokozatától függ |
| Qmax | 10 W - 200 W | ΔT=0-nál |
| Imax | 2 A - 15 A | Maximális üzemi áram |
| Vmax | 3 V - 30 V | Maximális üzemi feszültség |
| Modul mérete | 10 x 10 mm-től 62 x 62 mm-ig | Egyedi méretek kaphatók |
| A szakaszok száma | 1-5 | Többfokozatú a magasabb ΔT-hez |
| Kerámia szubsztrátum | Alumínium-oxid, alumínium-nitrid | AlN a nagyobb hővezetőképességért |
| Forrasztó | Sn-Sb, Sn-Bi, Au-Sn | Hőmérséklet-tartományhoz van kiválasztva |
| Üzemi hőmérséklet | -50°C és +150°C között | Forrasztóanyagtól és anyagtól függ |
| Várható élettartam | 100 000+ óra | Megfelelő hőkezeléssel |
Üzemünkben úgy gyártjuk termoelektromos hűtőinket, hogy megfeleljenek ezeknek és még sok másnak. Testreszabhatjuk a ΔTmax-ot, a Qmax-ot, a méretet és a fokozatok számát az adott alkalmazásnak megfelelően. Minőségellenőrzési rendszerünk magában foglalja minden modul tesztelését a teljesítmény és a megbízhatóság szempontjából. Célunk, hogy ügyfeleink számára kiváló minőségű termoelektromos hűtőket biztosítsunk, amelyek megfelelnek hőkezelési igényeiknek.
1. kérdés: Mekkora a termoelektromos hűtő jellemző hatásfoka a kompresszor alapú rendszerhez képest?
Válasz: A termoelektromos hűtők teljesítménytényezője (COP) jellemzően 0,5-1,5, míg a kompresszor alapú rendszerek COP-értéke általában 2-4. Ez azt jelenti, hogy a termoelektromos hűtők kevésbé hatékonyak és több energiát fogyasztanak ugyanannyi hűtéshez. Mindazonáltal kompakt méretük, a mozgó alkatrészek hiánya és a precíz hőmérséklet-szabályozás miatt számos olyan alkalmazás számára előnyös választás, ahol a hatékonyság másodlagos ezen egyéb tényezők mellett.
2. kérdés: Használható-e termoelektromos hűtő hűtésre és fűtésre is?
Válasz: Igen, a termoelektromos hűtő hűtésre és fűtésre egyaránt használható. Az egyenáram irányának megfordításával a meleg és a hideg oldal felcserélődik. Ez ideálissá teszi a termoelektromos hűtőket olyan alkalmazásokhoz, amelyek hűtést és fűtést is igényelnek, például autóülések, borhűtők és orvosi eszközök. A kapcsolás azonnali, és nem igényel további alkatrészeket.
3. kérdés: Mekkora a maximális hőmérséklet-különbség, amelyet egy termoelektromos hűtő képes elérni?
Válasz: Az egyfokozatú termoelektromos hűtő maximális hőmérséklet-különbsége (ΔTmax) általában 60°C és 75°C között van. Nagyobb hőmérséklet-különbségek esetén többlépcsős modulokat használnak. A többfokozatú modul ΔTmax elérheti a 100°C-ot vagy többet. Az alkalmazás során elért tényleges hőmérséklet-különbség a hőterheléstől és a meleg oldalon lévő hűtőborda hatásfokától függ.
4. kérdés: Mennyi ideig működnek a termoelektromos hűtők?
Válasz: A termoelektromos hűtők várható élettartama hosszú, jellemzően 100 000-200 000 óra, mivel nincsenek mozgó alkatrészeik. Az élettartamot korlátozza a forrasztási kötések és a félvezető anyagok leépülése. Megfelelő hőkezelés és működési feltételek mellett a termoelektromos hűtő sok évig kitarthat. Üzemünk teszteli moduljainkat, hogy megbizonyosodjon arról, hogy megfelelnek a várható élettartamra vonatkozó előírásoknak.
5. kérdés: Mi a különbség az egyfokozatú és a többfokozatú termoelektromos hűtő között?
Válasz: Az egyfokozatú termoelektromos hűtő egy réteg félvezető pelletet tartalmaz, és 60°C és 75°C közötti ΔTmax-ot képes elérni. A többlépcsős termoelektromos hűtőnek több rétege van egymásra rakva, és mindegyik réteg hozzájárul a teljes hőmérséklet-különbséghez. A többfokozatú modulok ΔTmax 100°C-ot vagy többet érhetnek el, de alacsonyabb a hűtőteljesítményük (Qmax) és drágábbak. Olyan alkalmazásokhoz használják, amelyek nagyon alacsony hőmérsékletet igényelnek, például infravörös érzékelők és CCD érzékelők.
A Peltier-effektus az a jelenség, amely megkülönbözteti a termoelektromos hűtőket a hagyományos hűtőberendezésektől. Lehetővé teszi a szilárdtest hőszivattyúzást mozgó alkatrészek, hűtőközeg és vibráció nélkül. Emiatt a termoelektromos hűtők ideálisak olyan alkalmazásokhoz, amelyek kompakt méretet, pontos hőmérséklet-szabályozást, valamint hűtés és fűtés közötti váltást igényelnek. Noha kevésbé hatékonyak, mint a kompresszor alapú rendszerek, egyedülálló előnyeik miatt számos igényes alkalmazás számára az egyetlen életképes választás. A Fuzhou X-Meritan Technology Co., Ltd.-nél gyárunk rendelkezik a szakértelemmel és a berendezésekkel a legigényesebb követelményeknek megfelelő, kiváló minőségű termoelektromos hűtők gyártásához. Kiváló minőségű félvezető anyagokat, precíziós összeszerelési eljárásokat és szigorú tesztelést használunk, hogy biztosítsuk moduljaink megbízható teljesítményét és hosszú élettartamát.
Akár orvosi eszközöket, lézerrendszereket, autóipari alkatrészeket vagy fogyasztói elektronikát tervez, kérjük, forduljon hozzánk, hogy megbeszéljük a termoelektromos hűtővel kapcsolatos követelményeit. Mintákat, műszaki adatokat, egyedi megoldásokat tudunk biztosítani. A minőség és az ügyfelek elégedettsége iránti elkötelezettségünk megbízható partnerré tett bennünket a vállalkozások számára világszerte.
Lépjen kapcsolatba a Fuzhou X-Meritan Technology Co., Ltd.-vel még mahogy megvitassák a termoelektromos hűtővel kapcsolatos igényeit, és felfedezzék, hogyan oldhatja meg a Peltier-effektus a hőkezelési kihívásokat.
