Az X-Meritan ultrakompakt méretű TCB-SS hőmérsékletszabályozót gyárt, amely Micro TEC-alkalmazásokhoz tervezve, ahol a kártyaterületet, a hőmérsékleti stabilitást és a szabályozott TEC-kimenetet együtt kell figyelembe venni. A TCB-SS integrálja a hőmérséklet-érzékelést és a TEC-vezetést egy kis vezérlőkártyán, lehetővé téve a Micro TEC szabályozását egy visszacsatoláson alapuló hőmérséklet-szabályozó hurkon keresztül.
A vezérlőt kompakt kártyaformátumra tervezték, nem pedig általános célú hőmérséklet-szabályozási architektúrára. 10K NTC érzékelőt használ alapértelmezett hőmérsékletérzékelő bemenetként, és támogatja az alapértelmezett 4,5 V-os TEC feszültséget 3 A maximális TEC áram mellett, így a kártya alkalmas miniatűr hőkezelési rendszerekhez.
|
Nyomtatott tápfeszültség (DC) |
5V ±10% |
|
Kimeneti hatékonyság |
>94% |
|
TEC feszültség |
4,5 V (alapértelmezett) |
|
TEC áram |
3A (maximum) |
|
Hőmérséklet-szabályozó érzékelő |
10K NTC (alapértelmezett B-érték: 3950) |
|
A hőmérséklet szabályozás pontossága |
0,01° |
|
Állítsa be a hőmérséklet pontosságát |
0,01° |
|
Hőmérséklet-szabályozás mérési tartománya |
-60°C és +170°C között |
|
Szabályozási hőmérséklet tartomány |
-20°C és +100°C között |
|
Gyári alapbeállítás |
25°C |
A 10K NTC érzékeli a hőmérséklet változásait, és jelet küld a vezérlőnek.
A szabályozó összehasonlítja a mért hőmérsékletet a célértékkel, és a PID szabályozáson keresztül szabályozza a Micro TEC kimenetet.
A folyamatos kimenet működés közben állítja be a TEC hajtást ahelyett, hogy csak az egyszerű be-/kikapcsolásra hagyatkozna.

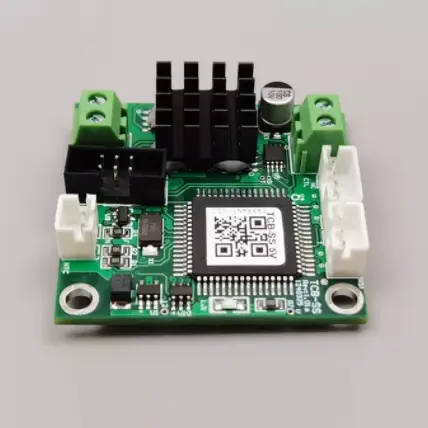

A 4 cm × 4 cm × 1,28 cm méretű, rendkívül kompakt méretű és Micro TEC-ekhez tervezett TCB-SS hőmérsékletszabályozót korlátozott beépítési hellyel rendelkező Micro TEC rendszerekhez tervezték.
A vezérlő 0,01 °C hőmérséklet-szabályozási pontosságot és 0,01 °C-os beállított hőmérsékleti pontosságot biztosít a precíz hőszabályozás érdekében.
A 94% feletti kimeneti hatásfokkal a vezérlő hatékony TEC vezetést biztosít kompakt hőmérséklet-szabályozó rendszerekben.
Az alapértelmezett TEC feszültség 4,5 V, a maximális TEC áram pedig 3 A kompatibilis Micro TEC alkalmazásokhoz.
Az alapértelmezett érzékelő egy 10K NTC 3950 B-értékkel, amely hőmérséklet-visszacsatolást biztosít a vezérlőkör számára.
A hőmérséklet-szabályozás mérési tartománya -60°C és +170°C között, míg a megadott szabályozási hőmérséklet -20°C és +100°C között van.
A beépített funkciók közé tartozik a túláram, a túlfeszültség, a hőmérséklet-korlátozás és a TEC szakadás/zárlat érzékelése a vezérlő és a csatlakoztatott TEC működés közbeni figyelésére.
|
Tétel |
Szabványos konfiguráció |
|
TEC típus |
Micro TEC |
|
TEC feszültség |
4,5V alapbeállítás |
|
TEC áram |
3A Maximum |
|
Hőmérséklet érzékelő |
10K NTC |
|
NTC B-érték |
3950 alapértelmezett |
|
Board Supply |
5V ±10% DC |
|
Vezérlési tartomány |
-20°C és +100°C között |
Az integráció előtt ellenőrizni kell a TEC elektromos követelményeit, az NTC jellemzőit, a célhőmérsékletet és a kártyaellátást a vezérlő specifikációi szerint.
Az ultrakompakt méretű és Micro TEC-ekhez tervezett TCB-SS hőmérsékletszabályozó kompakt hőmérséklet-szabályozást biztosít az optikai modulokhoz, ahol stabil hőviszonyokra van szükség.
Kompatibilis Micro TEC-t képes meghajtani a lézerdiódák hőmérsékletének szabályozására kompakt optikai rendszerekben.
A kompakt vezérlő olyan laboratóriumi műszerekhez alkalmas, amelyek Micro TEC alapú hőmérsékletszabályozást igényelnek korlátozott beépítési helyen.
A TCB-SS támogatja a hőmérséklet-szabályozást a kompakt diagnosztikai eszközökben, ahol a kártya mérete és a hőszabályozás fontos tervezési tényezők.
A vezérlő integrálható Micro TEC rendszerekkel a hőmérséklet-érzékeny infravörös érzékelők és CCD érzékelők hőmérsékletszabályozására.
1. válasz: Az ultrakompakt méretű és Micro TEC-ekhez tervezett TCB-SS hőmérsékletszabályozót Micro TEC alkalmazásokhoz tervezték. A csatlakoztatott TEC-t ellenőrizni kell a megadott 4,5 V-os alapértelmezett TEC feszültséggel és 3 A maximális áramerősséggel.
2. válasz: Az alapértelmezett hőmérséklet-érzékelő konfiguráció egy 10K NTC, 3950 B-értékkel. Az egyéb szenzorkövetelményeket a projekt specifikációja során kell megerősíteni.
A3: A hőmérséklet-szabályozás mérési tartománya -60°C és +170°C között van, míg a megadott szabályozási hőmérséklet -20°C és +100°C között van. A mérési tartomány a hőmérséklet érzékelési képességét jelzi, míg a szabályozási tartomány a megadott hőmérséklet-szabályozási tartományt határozza meg.
A4: A kártya tápfeszültsége 5V ±10% DC. A rendszernek megfelelő áramforrást kell biztosítania, amely ezen a megadott bemeneti tartományon belül marad.
A5: A maximális megadott TEC áram 3A, az alapértelmezett TEC feszültség 4,5 V. A ténylegesen csatlakoztatott TEC-t az elektromos követelményeinek és a szabályozó határértékeinek megfelelően kell kiválasztani.
A6: A megadott hőmérséklet-szabályozási pontosság 0,01 °C, és a beállított hőmérsékleti pontosság is 0,01 °C.
7. válasz: A vezérlő tartalmaz túláramvédelmet, túlfeszültség elleni védelmet, hőmérséklet-korlátozást, valamint TEC szakadás- és rövidzárlat-észlelést.
