Az autonóm járműben vagy az út menti érzékelőegységben lévő LiDAR rendszernek megbízhatóan kell működnie olyan hőmérsékleti tartományban, amely télen -40°C-tól +85°C-ig terjedhet közvetlen nyári napsütésben. A ház belsejében a lézerdiódák, a fotodetektorok és az optikai alkatrészek érzékenyek a hőmérsékletre. Mindössze néhány fokos eltolódás megváltoztathatja a lézer emissziós hullámhosszát, csökkentheti a detektor jel-zaj arányát, és torzíthatja az optikai beállítást. Az eredmény a tartomány pontosságának és a pontfelhő minőségének romlása. A hőszabályozási komponenseket meghatározó beszerzési mérnök számára nem az a kérdés, hogy szükség van-e hőmérsékletszabályozásra, hanem az, hogy a LiDAR rendszer méret-, teljesítmény- és megbízhatósági korlátain belül melyik technológia tudja ezt megvalósítani.Termoelektromos hűtőkszámos kihívásra a preferált megoldásként jelentek meg.
Ez az útmutató azoknak a vásárlóknak és tervezőmérnököknek íródott, akiknek meg kell érteniük, hogy a termoelektromos hűtők hogyan kezelik a LiDAR rendszerek hőmérséklet-szabályozási kihívásait. Kitérünk a LiDAR speciális termikus kihívásaira, a termoelektromos hűtők működési elvére, az értékelendő legfontosabb specifikációkra, az integrációs szempontokra és a szállító kiválasztásának kritériumaira. Részletes termékparamétereket is biztosítunk gyárunkból a címenFuzhou X-Meritan Technology Co., Ltd.Függetlenül attól, hogy autóipari, ipari vagy térképészeti alkalmazásokhoz fejleszt LiDAR rendszert, ez az útmutató segít kiválasztani a megfelelő termoelektromos hűtőt a hőkezelési követelményeknek megfelelően.
A LiDAR rendszerek egyedülálló hőtechnikai kihívásokat jelentenek, amelyek különböznek a többi elektronikus rendszerétől. Az első kihívás a lézerdióda érzékenysége. A lézerdióda emissziós hullámhossza a hőmérséklet függvényében körülbelül 0,3 nm/°C sebességgel változik. A keskeny sávú optikai szűrőket vagy hullámhossz-érzékeny érzékelést használó LiDAR rendszereknél ez az eltolódás eltérést okozhat a lézer hullámhossza és a szűrő áteresztősávja között, ami csökkenti a jelerősséget és az érzékelési tartományt. A második kihívás a fotodetektor termikus zaja. A detektor sötétáram és zajekvivalens teljesítménye a hőmérséklettel nő, ami rontja a jel-zaj arányt és a távolságmérés pontosságát. A harmadik kihívás az optikai pad hőtágulása. Az optikai alkatrészeket közös munkaasztalra szerelik fel, és ha a pad kitágul vagy összehúzódik a hőmérséklettel, akkor a lézer, a detektor és a pásztázó optika helyzete elmozdulhat, ami pontozási hibákat okozhat. Az alábbi táblázat összefoglalja ezeket a kihívásokat és azok hatásait.
| Kihívás | Forrás | Hatás a LiDAR teljesítményre |
| Lézer hullámhossz-drift | A lézerdióda hőmérsékleti együtthatója | Csökkentett jelerősség, tartományvesztés |
| Az érzékelő zajának növelése | Termikus zaj a fotodetektorban | Alacsonyabb SNR, csökkentett pontosság |
| Optikai pad bővítés | Szerelési anyagok hőtágulása | Eltérés, pontozási hibák |
| Szélsőséges környezeti hőmérséklet | Működési környezet | Rendszerhiba vagy csökkent teljesítmény |
| Hőelvezetési sűrűség | Kompakt burkolat | Lokalizált forró pontok, termikus gradiensek |
A Fuzhou X-Meritan Technology Co., Ltd.-nél gyárunk olyan termoelektromos hűtőket gyárt, amelyeket kifejezetten ezeknek a kihívásoknak a kezelésére terveztek. Tisztában vagyunk a LiDAR rendszerek hőigényeivel, és ügyfeleinkkel együttműködve kiválasztjuk a megfelelő hűtőt az adott lézerteljesítményhez, detektortípushoz és környezeti feltételekhez.

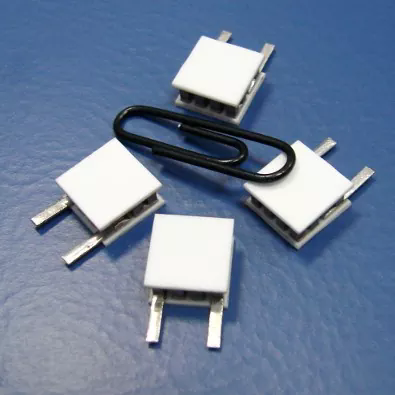

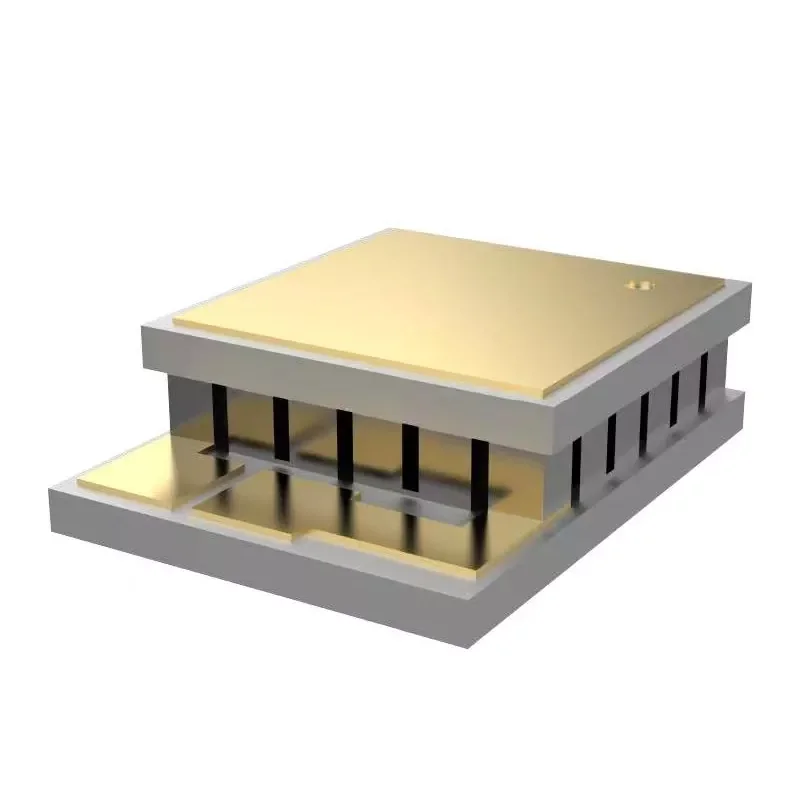

A Thermoelectric Cooler egy szilárdtest-hőszivattyú, amely a Peltier-effektust használja a hő átadására a készülék egyik oldaláról a másikra, amikor egyenáramot alkalmaznak. Az eszköz egy sor félvezető pelletből, jellemzően bizmut-telluridból áll, két kerámia hordozó között. Amikor áram folyik, az egyik oldal hideg lesz (a hideg oldal), a másik pedig felforrósodik (a meleg oldal). A hő a hideg oldalon felszívódik, a meleg oldalon pedig felszabadul, ahol egy hűtőborda elvezeti. Az áram megfordítása megfordítja a hőátadás irányát, így hűtésre és fűtésre is ugyanaz a készülék használható. Ez a kétirányú vezérlés kulcsfontosságú előnye a LiDAR rendszereknek, amelyeknek meleg és hideg környezetben is működniük kell. Az alábbi táblázat összehasonlítja a termoelektromos hűtőket más hűtési technológiákkal.
| Technológia | Hűtés/Fűtés | Méret | Pontosság | Megbízhatóság | Zaj/Rezgés |
| Termoelektromos hűtő | Mindkét | Kompakt | Magas (+/- 0,1°C) | Magas (szilárd állapotú) | Egyik sem |
| Kompresszor alapú | Mindkét | Nagy | Mérsékelt | Mérsékelt (mozgó alkatrészek) | Magas |
| Rajongói alapú | Csak hűtés | Mérsékelt | Alacsony | Közepes (csapágykopás) | Mérsékelt |
| Hőcső | Csak hűtés | Kompakt | Alacsony | Magas | Egyik sem |

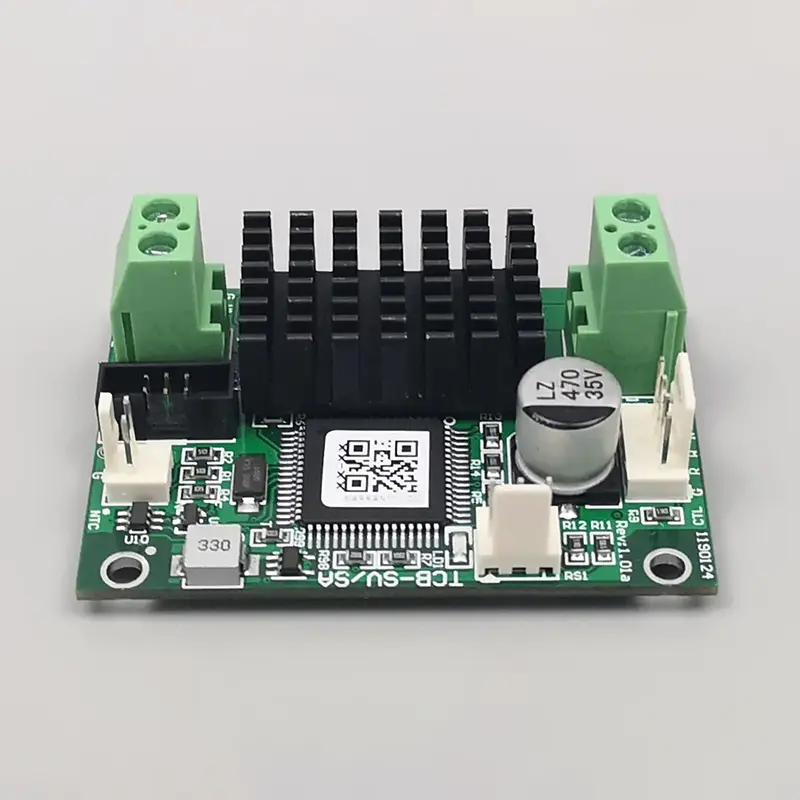

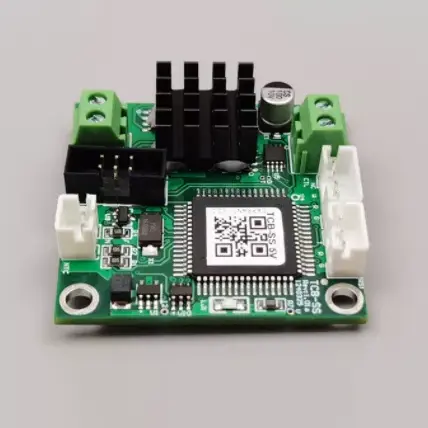

Üzemünkben a LiDAR rendszerek igényes követelményeihez tervezzük termoelektromos hűtőinket. Nagy teljesítményű bizmut-tellurid pelleteket és fejlett kerámia szubsztrátumokat használunk, hogy nagy hűtési kapacitást érjünk el kompakt helyen. Hűtőink integrált hőmérséklet-érzékelőkkel és vezérlőelektronikával kaphatók, lehetővé téve a lézerdióda és az érzékelő pontos hőmérséklet-stabilizálását.
Amikor egy LiDAR rendszerhez termoelektromos hűtőt választanak, a vásárlóknak értékelniük kell több kulcsfontosságú specifikációt. A hűtőteljesítmény (Qc) határozza meg, hogy adott hőmérséklet-különbség mellett mennyi hőt tud elvenni a hűtő. LiDAR alkalmazások esetén a hűtési kapacitásnak elegendőnek kell lennie a lézerdióda, az érzékelő és bármely más hőt termelő komponens hőterhelésének kezelésére. A maximális hőmérséklet-különbség (ΔTmax) meghatározza azt a maximális hőmérséklet-különbséget, amelyet a hűtő képes elérni a hideg és a meleg oldal között. Az áram- és feszültségértékek határozzák meg a tápellátás követelményeit. A lábnyom és a vastagság határozza meg az integrációs korlátokat. A teljesítménytényező (COP) határozza meg a hűtő hatásfokát. Az alábbi táblázat összefoglalja ezeket a specifikációkat.
| Specifikáció | Tipikus tartomány a LiDAR számára | Fontosság |
| Hűtőteljesítmény (Qc) | 5 W - 50 W | Meg kell haladnia a teljes hőterhelést |
| Maximális hőmérséklet-különbség (ΔTmax) | 65-75 °C | Meghatározza a hűtési képességet |
| Aktuális (Imax) | 2 A - 8 A | Meghatározza a tápellátást |
| Feszültség (Vmax) | 5 V - 24 V | Meghatározza a tápellátást |
| Lábnyom | 10 x 10 mm-től 40 x 40 mm-ig | Meghatározza az integrációt |
| Vastagság | 2 mm - 6 mm | Meghatározza az integrációt |
| Teljesítmény együttható (COP) | 0,3 - 0,6 | Meghatározza az energiahatékonyságot |
A Fuzhou X-Meritan Technology Co., Ltd.-nél a gyárunk különféle hűtési kapacitással, mérettel és feszültséggel rendelkező termoelektromos hűtőket kínál. Segítünk ügyfeleinknek a LiDAR hőigényüknek megfelelő hűtő kiválasztásában. Mérnöki csapatunk hőszimulációt és tervezési támogatást is tud nyújtani annak biztosítására, hogy a hűtő megfelelően beépüljön a LiDAR házba.
A Thermoelectric Cooler teljesítménye a LiDAR rendszerben nemcsak magától a hűtőtől függ, hanem attól is, hogy hogyan van integrálva. Számos tényező befolyásolhatja a teljesítményt. Az első a hűtő és a lézerdióda vagy detektor közötti termikus interfész. A rossz termikus interfész, például egy száraz hézag vagy egy egyenetlen felület, növelheti a hőellenállást és csökkentheti a hűtési hatékonyságot. A második a hűtőborda kialakítása. A hűtő meleg oldalának képesnek kell lennie arra, hogy a hőt a környezetbe vezesse. Ha a hűtőborda alulméretezett vagy a légáramlás nem megfelelő, a meleg oldal hőmérséklete megemelkedik, ami csökkenti a hűtési kapacitást, és esetleg túlmelegíti a hűtőt. A harmadik a hideg oldal hőszigetelése. A hideg oldalt el kell szigetelni a környezettől, hogy elkerüljük a hőszivárgást, ami csökkentené a hűtési hatékonyságot. Az alábbi táblázat ezeket az integrációs tényezőket foglalja össze.
| Integrációs tényező | Hatás a teljesítményre | Enyhítés |
| Termikus interfész anyaga | A rossz interfész növeli a hőellenállást | Használjon nagy vezetőképességű termikus zsírt vagy párnákat |
| Hűtőborda tervezés | A nem megfelelő hűtőborda csökkenti a hűtési kapacitást | Méretű hűtőborda a maximális hőterhelés érdekében |
| Légáramlás | A rossz légáramlás növeli a meleg oldal hőmérsékletét | Gondoskodjon megfelelő szellőzésről vagy kényszerlevegőről |
| Hideg oldali szigetelés | A hőszivárgás csökkenti a hűtési hatékonyságot | Használjon szigetelést a hideg oldal körül |
| Kondenzáció | Hideg felületeken nedvesség képződhet | Használjon lezárt burkolatot vagy szárítószert |
Üzemünkben technikai támogatást nyújtunk ügyfeleinknek a Thermoelectric Cooler integrálásához a LiDAR rendszerükbe. Az optimális teljesítményt biztosító termikus interfész anyagokat, hűtőborda-kialakításokat és tömítési módszereket ajánlunk. Célunk, hogy segítsük ügyfeleinket elérni a LiDAR rendszerük által megkívánt hőmérsékleti stabilitást.
A LiDAR alkalmazásokhoz készült termoelektromos hűtők beszállítójának értékeléséhez a termikus tervezési képességre, a gyártás minőségére, a tesztelésre és az alkalmazások támogatására kell összpontosítani. A szállítónak képesnek kell lennie arra, hogy hűtőket tervezzen és gyártson a szükséges specifikációk szerint, beleértve az egyedi alapterületet és a névleges feszültséget. A gyártási minőségnek konzisztensnek kell lennie, szigorú tűréssel a pellet elhelyezése és a kerámia síksága tekintetében. A szállítónak minden hűtőt meg kell vizsgálnia a hűtési kapacitás, a ΔTmax és a szivárgási áram szempontjából. A szállítónak pedig alkalmazástámogatást kell nyújtania, beleértve a hőszimulációt és az integrációs útmutatást. Az alábbi táblázat ezeket az értékelési szempontokat foglalja össze.
| Értékelési kritérium | Mit kell keresni | Miért számít |
| Termikus tervezési képesség | Egyedi tervezés, hőszimuláció | Optimális teljesítményt biztosít az alkalmazáshoz |
| Gyártási minőség | Precíziós pellet elhelyezés, kerámia laposság | Egyenletes teljesítményt és megbízhatóságot biztosít |
| Tesztelés | Hűtőteljesítmény, ΔTmax, szivárgási áram | Biztosítja, hogy a hűtő megfeleljen az előírásoknak |
| Alkalmazástámogatás | Integrációs útmutatás, hőszimuláció | Segít az optimális rendszerteljesítmény elérésében |
Az X-Meritannál a mi gyárunk több mint egy évtizede gyárt termoelektromos hűtőket. Nagy tapasztalattal rendelkezünk a termikus tervezés és gyártás területén. Minden hűtőt tesztelünk a szállítás előtt, és technikai támogatást nyújtunk ügyfeleinknek. Meghívjuk Önt, hogy értékeljen minket ezen kritériumok alapján, és tekintsen partnerének a LiDAR termoelektromos hűtők terén.
Az alábbi táblázat tartalmazza a termoelektromos hűtőink legfontosabb termékparamétereit. Ezeket a hűtőket LiDAR rendszerekhez és más precíziós hőkezelési alkalmazásokhoz tervezték. Üzemünk egyedi igények kielégítésére egyedi hűtőket is gyárthat.
| Paraméter | Specifikációs tartomány | Megjegyzések |
| Hűtőteljesítmény (Qc) | 5 W - 50 W | ΔT = 0°C-on |
| Maximális hőmérséklet-különbség (ΔTmax) | 65-75 °C | Qc = 0 W-nál |
| Aktuális (Imax) | 2 A - 8 A | Tápellátáshoz választott |
| Feszültség (Vmax) | 5 V - 24 V | Tápellátáshoz választott |
| Lábnyom | 10 x 10 mm-től 40 x 40 mm-ig | Egyedi méretek kaphatók |
| Vastagság | 2 mm - 6 mm | Integrációhoz kiválasztva |
| Kerámia anyag | Alumínium-oxid (Al2O3) | Standard |
| Pellet Anyaga | bizmut Tellurid (Bi2Te3) | Nagy teljesítményű |
| Üzemi hőmérséklet | -40°C és +85°C között | Környezethez válogatva |
| Integrációs lehetőségek | Érzékelő, vezérlő elektronika | Egyedi opciók állnak rendelkezésre |
| MOQ | 100 darab | Nagy rendelés esetén alkuképes |
| Átfutási idő | 2-4 hét | Mennyiségtől és testreszabástól függ |
Üzemünkben úgy gyártjuk termoelektromos hűtőinket, hogy megfeleljenek ezeknek és még sok másnak. Testreszabhatjuk a hűtési kapacitást, a lábnyomot, a feszültséget és az integrációs lehetőségeket az Ön egyedi igényei szerint. Minőségellenőrzési rendszerünk magában foglalja a nyersanyagok ellenőrzését, a folyamat közbeni ellenőrzést és a szállítás előtti végső ellenőrzést. Célunk, hogy ügyfeleinknek kiváló minőségű termoelektromos hűtőket biztosítsunk, amelyek megfelelnek LiDAR hőkezelési igényeiknek.
1. kérdés: Egy termoelektromos hűtő egyszerre hűtheti és fűtheti a LiDAR rendszert?
Válasz: Igen, a termoelektromos hűtő egyszerre hűt és fűt. Az egyenáram polaritásának megfordításával a hőátadás iránya megfordul. Ez lehetővé teszi, hogy ugyanaz a hűtő melegítse fel a lézerdiódát hideg környezetben, és hűtse azt forró környezetben. Ez a kétirányú képesség elengedhetetlen a LiDAR-rendszerekhez, amelyeknek széles hőmérséklet-tartományban kell működniük. A Fuzhou X-Meritan Technology Co., Ltd.-nél hűtőjeinket kétirányú működésre tervezték.
2. kérdés: Mennyi energiát fogyaszt egy termoelektromos hűtő egy LiDAR rendszerben?
Válasz: Az energiafogyasztás a hűtőteljesítménytől, a hőmérséklet-különbségtől és a COP-tól függ. A LiDAR tipikus termoelektromos hűtője 5-20 wattot fogyaszthat. A COP jellemzően 0,3-0,6, ami azt jelenti, hogy minden eltávolított watt hőre a hűtő 1,7-3,3 watt elektromos energiát fogyaszt. Az energiafogyasztást figyelembe kell venni a rendszer teljes energiaköltségvetésében.
3. kérdés: Mi a termoelektromos hűtővel elérhető tipikus hőmérsékletstabilitás?
Válasz: Megfelelően megtervezett szabályozási hurokkal a termoelektromos hűtő +/- 0,1°C vagy jobb hőmérsékleti stabilitást érhet el. Ez a fokú pontosság elengedhetetlen azoknál a LiDAR-rendszereknél, amelyek stabil lézerhullámhosszt és detektorteljesítményt igényelnek. A stabilitás a hőmérséklet-érzékelő minőségétől, a vezérlő elektronikától és a rendszer termikus kialakításától függ.
4. kérdés: Használhatók-e termoelektromos hűtők autóipari LiDAR-rendszerekben?
Válasz: Igen, a hőelektromos hűtőket az autóipari LiDAR rendszerekben használják. Meg kell felelniük a vibrációra, lökésre és hőmérséklet-ciklusra vonatkozó autóipari követelményeknek. Üzemünkben olyan hűtőket kínálunk, amelyeket az autóipari szabványok szerint teszteltek, beleértve a vibrációt és a hősokkot. Az autóipari alkalmazásokhoz AEC-Q100 minősítésű vezérlőelektronikát is tudunk biztosítani.
5. kérdés: Hogyan válasszam ki a megfelelő termoelektromos hűtőt a LiDAR rendszeremhez?
Válasz: A megfelelő Thermoelectric Cooler kiválasztásához meg kell határoznia a teljes hőterhelést, a szükséges hőmérséklet-különbséget, a rendelkezésre álló tápegységet és az integrációs korlátokat. Mérnökcsapatunk segít kiszámítani ezeket a követelményeket, és kiválasztani az alkalmazáshoz optimális hűtőt. Termikus szimulációs támogatást is biztosítunk a terv ellenőrzéséhez a prototípus elkészítése előtt.
A LiDAR rendszerek jelentős hőmérséklet-szabályozási kihívásokat jelentenek, a lézer hullámhossz-eltolódásától és a detektorzajtól az optikai eltolódásig és a környezeti szélsőségekig. A termoelektromos hűtők precíz, kétirányú, szilárdtest-hőmérsékletszabályozással, kompakt és megbízható csomagolásban kezelik ezeket a kihívásokat. A beszerzési mérnökök és tervezőcsapatok számára elengedhetetlen a termikus kihívások, a hűtő specifikációinak és az integrációs szempontoknak a megértése a megfelelő megoldás kiválasztásához. A Fuzhou X-Meritan Technology Co., Ltd.-nél a gyárunk rendelkezik a LiDAR rendszerek magas követelményeinek megfelelő termoelektromos hűtők gyártásához szükséges szakértelemmel és képességekkel. Szorosan együttműködünk ügyfeleinkkel a megfelelő hűtő kiválasztása és a sikeres integráció biztosítása érdekében.
Akár önálló járművekhez, akár ipari automatizáláshoz vagy térképészeti alkalmazásokhoz fejleszti a LiDAR-t, kérjük, vegye fel velünk a kapcsolatot, hogy megbeszéljük igényeit. Mintákat, műszaki adatokat, egyedi megoldásokat tudunk biztosítani. A minőség és az ügyfelek elégedettsége iránti elkötelezettségünk megbízható partnerré tett minket a LiDAR rendszerfejlesztők számára szerte a világon.
Lépjen kapcsolatba a Fuzhou X-Meritan Technology Co., Ltd.-vel még mahogy megvitassák a LiDAR termoelektromos hűtővel kapcsolatos követelményeit, és felfedezzék, hogyan biztosíthatják termékeink a rendszer számára szükséges hőstabilitást.
