Absztrakt
A szilárdtest hőkezelés elengedhetetlenné vált minden olyan iparágban, ahol kritikus a vibrációmentes, precíz hőmérsékletszabályozás. Ez az útmutató megvizsgálja az alapvető fizikát, a tervezési szempontokat, az alkalmazási környezetet és a legjobb működési gyakorlatokatTermoelektromos hűtők. A visszafordítható Peltier-effektustól a száloptikában, az orvosi diagnosztikában és az autóipari érzékelésben való valós alkalmazásig a következő szakaszok gyakorlati tudást nyújtanak a mérnököknek és a műszaki döntéshozóknak ezen eszközök kiválasztásához, integrálásához és karbantartásához, igényes környezetben.
Tartalomjegyzék
- A Peltier-effektus és a TEC-architektúra megértése
- Főbb specifikációk és modulválasztási kritériumok
- A hűtési hatékonyság maximalizálása gyakorlati kivitelben
- Ipari és orvosi alkalmazási táj
- Telepítés, hajtás és környezetvédelem
- Karbantartás, élettartam és meghibásodás megelőzés
- Gyakran Ismételt Kérdések
A Peltier-effektus és a TEC-architektúra megértése
A működési alapja mindenTermoelektromos hűtőkAz eszköz egy olyan jelenségen alapul, amelyet Jean Charles Athanase Peltier fedezett fel 1834-ben. Amikor egyenáram halad át egy két különböző félvezető anyagból kialakított csomóponton, az egyik csomópont elnyeli a hőt, míg a másik felszabadítja azt. Ez a megfordítható hőátadás – az úgynevezett Peltier-effektus – lehetővé teszi, hogy egyetlen modul akár hűtőként, akár fűtőként működjön, egyszerűen a bemeneti áram polaritásának megfordításával.
Hideg csomópont és forró csomópont viselkedése

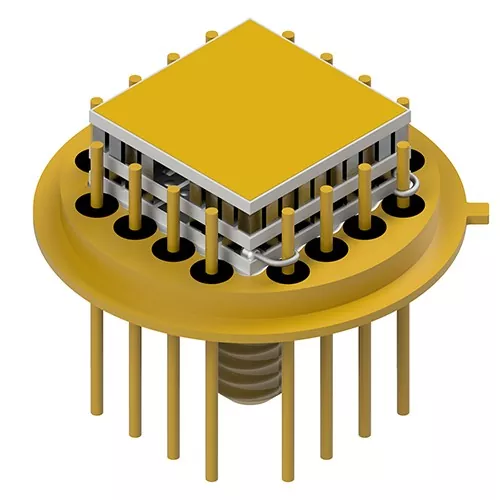

Egy tipikus Peltier-modulon belül több tucat-száz p-típusú és n-típusú félvezető pellet van elrendezve elektromosan sorba, és termikusan párhuzamosan. A pellet két kerámia szubsztrátum közé kerül, amelyek hőt vezetnek, miközben elektromos szigetelést biztosítanak. Amikor az egyenáram az n-típusból a p-típusú anyagba folyik, a csomópont elnyeli a hőt, és hideg oldalt hoz létre. A p-típusból az n-típusba áramló áram hőt bocsát ki, kialakítva a meleg oldalt.
Ez az architektúra hőmérséklet-különbséget hoz létre a modulon belül, amely pontosan modulálható az áramerősség beállításával. A kompresszorok, hűtőközegek és mozgó alkatrészek hiánya különbözteti meg ezt a technológiát a hagyományos gőzsűrítő rendszerektől, és előnyöket kínál a megbízhatóság, a zajprofil és az alaktényezők rugalmassága terén.
Anyagok és felépítés
A bizmuttellurid (Bi2Te3) továbbra is a leghatékonyabb termoelektromos anyag a közel szobahőmérsékletű működéshez. A félvezető pelleteket tipikusan alumínium-oxidból (Al2O3) vagy alumínium-nitridből (AlN) készült kerámialemezek közé forrasztják. Fém összekötő elemek kötik össze az egyes pelleteket egy folyamatos áramkörbe, és az elkészült összeállítás gyakran nem nagyobb néhány négyzetmilliméternél néhány négyzetcentiméternél a hűtőteljesítmény-igénytől függően.
Főbb specifikációk és modulválasztási kritériumok
A megfelelő modul kiválasztása megköveteli a hőterhelés, a célhőmérséklet-különbség, a rendelkezésre álló hely és az energiaköltség gondos értékelését. Az adatlap paraméterei önmagukban nem garantálják az optimális teljesítményt – a mérnököknek modellezniük kell a működési pontot a valós körülményekhez képest.
Kritikus adatlap-paraméterek
Négy paraméter alkotja minden kiválasztási döntés gerincét. A maximális hűtőteljesítmény (Q_max) a hőszivattyúzási képességet jelenti nulla hőmérséklet-különbség mellett. A maximális hőmérséklet-különbség (ΔT_max) a meleg és a hideg oldal közötti legnagyobb elérhető hőmérséklet-tartományt jelzi nulla hőterhelés mellett. A maximális áramerősség (I_max) és a maximális feszültség (V_max) határozza meg az elektromos működési tartományt.
Lényeges, hogy a Q_max, ΔT_max és I_max nem érhető el egyszerre. Ha a modult bármelyik maximum közelében működtetjük, a másik két paraméter csökkenésére kényszerítjük. A kiválasztásnak ezért normalizált teljesítménygörbéken kell alapulnia, amelyek leírják a viselkedést a tényleges célmunkapontban.
Alkalmazásvezérelt kiválasztási útmutató
| Alkalmazási feltétel | Ajánlott irány |
|---|---|
| Kis helyigény, alacsony hőterhelés | Léghűtéses TEC szerelvény |
| Helyszűke burkolat | Folyadékhűtéses TEC konfiguráció |
| Folyamatos folyadékhőmérséklet szabályozás | Folyadék-folyadék TEC platform |
| Nagy hőterhelési sűrűség | Továbbfejlesztett melegoldali disszipáció újraszámított működési ponttal |
| 0,1°C alatti pontossági követelmény | TEC érzékelővel és PID szabályozóval |
| Kétirányú fűtés és hűtés | H-híd által vezérelt kétirányú hőmérsékletszabályozás |
A hűtési hatékonyság maximalizálása gyakorlati kivitelben
Az egyfokozatú termoelektromos modulok teljesítménytényezője (COP) általában 0,3 és 0,7 közé esik, bár a jól optimalizált rendszerek túlléphetik ezt a tartományt, ha a hőmérséklet-különbség szerény. A rosszul megtervezett megvalósítások gyakran 0,2 alá esnek. Az eredmények közötti különbség három tervezési kartól függ.
Méretezési stratégia: szándékos túlméretezés
Talán a legellentmondásosabb, de leghatásosabb gyakorlat az, hogy kiválasztunk egy olyan modult, amelynek maximális hűtési kapacitása a tényleges hőterhelés négy-hatszorosa, majd a maximális áramerősség 20-35%-ával működtetjük. Ez a megközelítés minimalizálja a Joule fűtési veszteségeket, amelyek az áram négyzetével nőnek, miközben továbbra is biztosítja a szükséges hőszivattyúzást. A modul hűvösebben működik, hosszabb ideig tart, és kevesebb energiát fogyaszt ugyanarra a hőkezelési feladatra.
Forró oldali hő visszautasítás
A Peltier modul meleg oldalának nem csak a szivattyúzott hőterhelést kell visszautasítania, hanem magát az elektromos bemeneti teljesítményt is. A teljes hőelnyelés megegyezik a hűtési terhelés plusz az elfogyasztott elektromos energiával. A meleg oldali hűtőborda alulméretezése arra kényszeríti a hideg oldalt, hogy megnövekedett környezeti hatásokkal szemben működjön, ami rontja a teljesítményt és felgyorsítja a romlást. Folyékony hűtésre vagy nagy hatásfokú kényszerlevegős hűtőbordákra gyakran van szükség, ha a hőterhelés meghaladja a néhány wattot.
Ellenőrzési stratégia

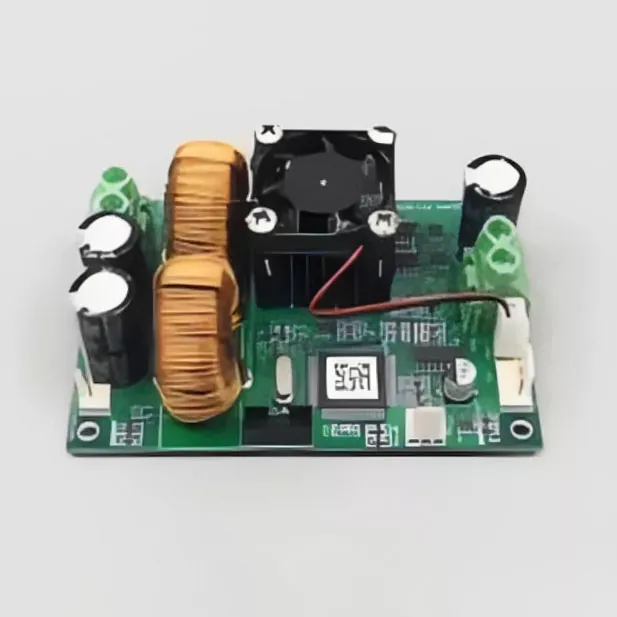

A precíziós PID-szabályozó nagy felbontású hőmérséklet-érzékelővel párosítva ±0,1°C-on vagy annál jobb alapjel-stabilitást tesz lehetővé. A vezérlő modulálja az áramot a modulhoz, ahelyett, hogy teljesen be- és kikapcsolná, elkerülve a termikus ciklusfeszültséget és javítva az állandósult állapot stabilitását.
Ipari és orvosi alkalmazási táj
A szilárdtest-működés, az ezredmásodperces válaszadás és a környezeti alatti hűtési képesség egyedülálló kombinációja rendkívül sokféle iparágban ösztönözte az alkalmazást. Minden alkalmazás az általa kínált előnyök különböző részhalmazát használja kiTermoelektromos hűtők.
Száloptikai kommunikáció és fotonika
Az optikai adó-vevők, lézerdiódák és pumpás lézerek hullámhossz-stabilitást igényelnek, amely közvetlenül kapcsolódik a csomópont hőmérsékletéhez. A fok töredéknyi eltolódása is a specifikációs határokon túli hullámhossz-eltolódást okozhat. A termoelektromos modulok ±0,1 °C-on belül tartják a lézer hőmérsékletét, biztosítva a stabil kimenetet a környezeti ingadozások mellett.
Orvosi diagnosztika és élettudományok
A polimeráz láncreakciós (PCR) műszerek a denaturálás, a lágyítás és az extenziós hőmérsékletek közötti gyors, precíz hőciklustól függenek. A Peltier által hajtott termociklusos gépek 20 °C/másodperc feletti fűtési és 5 °C/s hűtési sebességet érnek el, ami gyorsabb diagnosztikai fordulatot tesz lehetővé. A hőmérséklet egyenletessége 96 lyukú lemezen ±0,1 °C-on belül tartható.
Az orvosi lézerrendszerek – köztük a CO₂, YAG, dióda és szálas lézerek – termoelektromos stabilizálásra támaszkodnak az optikai alkatrészek védelme és a sugárminőség megőrzése érdekében. A TEC-k szilárdtest-természete lehetővé teszi a kompakt kézidarabokba és konzolra szerelt lézerfejekbe történő integrációt anélkül, hogy az optikai igazítást megzavaró vibrációt okozna.
Autóipari érzékelés és LiDAR
Az autóipari LiDAR rendszerek lézerdiódákat használnak, amelyek emissziós hullámhossza a hőmérséklettel változik. A TEC-k stabilizálják ezeket a lézerforrásokat a tető alatti szélsőséges hőmérsékleti ingadozásokkal szemben, megőrizve az észlelési pontosságot és a hatótávolságot. A mozgó alkatrészek hiánya különösen értékes nagy vibrációjú autóipari környezetben.
Ipari műszerek és elemző berendezések
Az analitikai műszerek, a félvezetőgyártó berendezések és a környezeti elemzők termoelektromos hőmérséklet-szabályozást használnak a minta kondicionálására, a detektor hűtésére és a referenciapont stabilizálására. A hideglemezek és a folyadék-folyadék szerelvények biztosítják az ismételhető mérésekhez szükséges hőstabilitást folyamatszabályozási környezetben.
Telepítés, hajtás és környezetvédelem
A megfelelő telepítés és elektromos meghajtás elengedhetetlen a névleges teljesítmény eléréséhez és a modul hosszú élettartamának biztosításához. Sok idő előtti meghibásodás inkább elkerülhető összeszerelési és működési hibákból, semmint a termékben rejlő korlátokból ered.
Szerelés és termikus interfész
A modul, a hűtőborda és a hideglemez közötti érintkezési felület síkságának ±0,02 mm-nél jobbnak kell lennie. Az érintkezési hőellenállás minimalizálása érdekében vékony, egyenletes réteg kiváló minőségű hőzsírt – körülbelül 0,02 mm és 0,1 mm közötti vastagságban – kell felhordani mind a meleg, mind a hideg felületekre.
A csavarokat szakaszosan átlósan kell meghúzni. Az ajánlott kompresszió 150-300 kPa (körülbelül 10-21 kg/cm²). A túlzott vagy egyenetlen nyomás eltörheti a törékeny kerámia hordozót és károsíthatja a belső félvezető pelleteket.
Tápellátási követelmények
Kötelező a 10%-nál kisebb hullámzású, egyenáramú, szabályozott tápegység. Az állandó áramú hajtás vagy a PWM feszültségszabályozás előnyösebb a közvetlen teljes feszültségű keményindítással szemben, ami megterhelheti a modult és csökkentheti az élettartamot. Fűtési és hűtési módok közötti váltáskor a fordított polaritást csak akkor szabad alkalmazni, ha a modul visszatér a szobahőmérsékletre – jellemzően 10-15 perces lehűlési időszak után.
Kondenzáció és környezetvédelem
A környezeti harmatpont alatti működés páralecsapódást okoz a hideg oldalon. A nedvesség behatolása ronthatja a hőteljesítményt, és idővel korrodálhatja a belső csatlakozásokat. A védőintézkedések közé tartozik a hőszigetelő burkolat, a cserepestömítés, a hidrofób bevonatok és a tervezett vízelvezető csatornák. Kerülni kell a korrozív gázkörnyezetben való használatát, kivéve, ha a modul teljesen be van zárva.
Karbantartás, élettartam és meghibásodás megelőzés
A termoelektromos hűtők eleve megbízható eszközök, amelyeknél a meghibásodások közötti átlagos idő kedvező körülmények között 100 000 és 200 000 óra között van. A tényleges élettartam azonban nagymértékben függ a termikus ciklus amplitúdójától, az aktuális hajtásprofiltól és a környezeti tényezőktől.
Rutinellenőrzési gyakorlatok
- Hat havonta ellenőrizze a hőzsír állapotát; hordja fel újra, ha száradást vagy repedést észlel.
- Tisztítsa meg a forró oldali hűtőborda bordáit sűrített levegővel, hogy fenntartsa a légáramlást és a hőelvezető képességet.
- Ellenőrizze a hőmérséklet stabilitását működés közben – a növekvő ingadozás a termikus interfész romlására vagy a modul fáradására utalhat.
- Figyelje az áramfelvételt a működési ponton; a növekvő áram azonos hőterhelés mellett a belső ellenállás növekedésére utal.
Gyakori hibamódok
A meleg és hideg állapotok közötti ismételt ciklusokból származó termikus stressz továbbra is a domináns degradációs mechanizmus. A forrasztási kötések kifáradása és a félvezető pellet repedése több százezer ciklus után alakulhat ki, ha nagy a hőmérséklet-ingadozás. A modul alacsonyabb áramhányaddal történő működtetése és a stabil termikus interfészek fenntartása jelentősen meghosszabbítja az élettartamot.
A nedvességgel kapcsolatos hibák – beleértve a korróziót és az elektromos rövidzárlatot – megfelelő tömítéssel és kondenzációkezeléssel megelőzhetők. Azokban az alkalmazásokban, ahol a hideg oldal harmatpont alatt működik, a robusztus nedvességvédelem nem kötelező, de elengedhetetlen a megbízható, hosszú távú működéshez.
Gyakran Ismételt Kérdések
Egy termoelektromos hűtő egyszerre hűthet és fűthet?
Igen. A H-híd áramkör vezérlésével a bemeneti egyenáram polaritásának megváltoztatásával a hideg és meleg oldali funkciók ezredmásodperceken belül átkapcsolhatók. Ez lehetővé teszi a kétirányú pontos hőmérsékletszabályozást kiegészítő fűtőelem nélkül. Egyetlen modul hűtheti az alkatrészt működés közben, és felmelegítheti indításkor vagy üresjárati időszakokban.
Melyek a legfontosabb folyamat részletei a termoelektromos hűtő beszerelésekor?
Három tényező kritikus. Először is, a hűtőborda és a hideglemez közötti érintkezési felület síkságának jobbnak kell lennie ±0,02 mm-nél. Másodszor, vékony, egyenletes réteg nagy hővezető képességű szilikonzsírt kell felvinni mindkét oldalra. Harmadszor, a csavarokat átlósan és egyenletesen kell meghúzni, az ajánlott nyomással 150 és 300 kPa között. Az egyenetlen erő összetörheti a belső félvezető pelleteket és tönkreteheti a modult.
A termoelektromos hűtők megfelelnek a nemzetközi környezetvédelmi szabványoknak?
Igen. A termoelektromos hűtők teljes életciklusuk során nem használnak klórozott-fluorozott szénhidrogéneket (CFC-ket), klórozott-fluorozott szénhidrogéneket (HCFC-ket) vagy más kémiai hűtőközeget. Természetesen megfelelnek a legszigorúbb környezetvédelmi előírásoknak, beleértve az európai RoHS és REACH irányelveket, valamint az észak-amerikai környezetvédelmi követelményeket.
Mi történik, ha az áram iránya működés közben megfordul?
A hideg és a meleg oldal felcserélődik – a modul a korábban hideg felületen kezdi a fűtést. Ez egy normális és hasznos funkció a kétirányú hőmérsékletszabályozáshoz. A fordított polaritást azonban csak akkor szabad alkalmazni, ha a modul már közel szobahőmérsékletre tért vissza. A terhelés alatti pillanatnyi megfordulás termikus igénybevételt okozhat, amely károsítja a forrasztási kötéseket és a félvezető pelleteket.
Működhetnek a termoelektromos hűtők vákuumban?
Igen. A termoelektromos hűtők kompatibilisek a vákuumkörnyezetekkel, mivel felépítésükben nem használnak olyan szerves anyagokat, amelyek gázt bocsátanának ki. Az egyetlen korlátozás az ólomszigetelés – kerülni kell a PVC-szigetelésű vezetékeket. Vákuumos alkalmazásokhoz előnyben részesítik a teflon szigetelésű vagy szigeteletlen vezetékeket.
Milyen alacsony hőmérsékletű lehet egy termoelektromos hűtő?
Az egyfokozatú modulok jellemzően 60-70°C hőmérséklet-különbséget tudnak elérni a meleg és a hideg oldal között. Többlépcsős, kaszkádos modulok használatával vákuum környezetben akár –100°C hőmérséklet is elérhető. Mindazonáltal minden további fokozat csökkenti a teljes COP-t, így a többlépcsős kialakítások olyan alkalmazások számára vannak fenntartva, ahol a hőmérsékleti cél indokolja a hatékonysági büntetést.
Minden termikus kihívásnak van egy szilárdtest-megoldása, amely tervezésre vár. Akár a lézerdióda környezeti alatti hűtését, akár a molekuláris diagnosztikához szükséges precíz hőmérséklet-ciklusokat, akár az autóipari érzékelőcsomag robusztus hőstabilizálását igényli a követelmény, a megfelelő modulkonfiguráció és meghajtási stratégia különbséget tesz a megfelelő és a kivételes teljesítmény között.
