Egy kompakt orvosi analizátort tervező mérnöknek egy mintakamrát 15°C-on kell tartania 35°C-os környezeti környezetben. A ház kicsi, az energiafogyasztás korlátozott, és a hűtőrendszer számára minimális hely áll rendelkezésre. A mérnök tudja, hogy a termoelektromos hűtő vagy a TEC a megfelelő technológia ehhez az alkalmazáshoz. De melyik TEC? A válasz egy olyan számtól függ, amelyet gyakran túl véletlenül becsülnek meg: a szükséges hűtési terheléstől. Ha a hűtési terhelést alulbecsülik, a TEC nem tartja meg az alapjelet. Ha túlbecsülik, a TEC túlméretezett, nem hatékony és drága lesz. A hűtési terhelés helyes kiszámítása az első lépés egy olyan termoelektromos hűtő kiválasztásában, amely megfelel az alkalmazás követelményeinek, felesleges költségek és bonyolultság nélkül.
Ez az útmutató azoknak a beszerzési mérnököknek, tervezőmérnököknek és vásárlóknak készült, akiknek meg kell adniuktermoelektromos hűtőkhűtési alkalmazásokhoz. Ismertetjük a hűtési terhelés összetevőit, az egyes alkatrészek számítási módszereit, a hőellenállás szerepét a burkolatban, a TEC teljesítménytényezőjének (COP) hatását, valamint a szállító értékelésének szempontjait. Részletes termékparamétereket is biztosítunk a Fuzhou X-Meritan Technology Co., Ltd.-nél működő gyárunkból. Akár orvostechnikai eszközt, lézerdiódát, akkumulátorcsomagot vagy kompakt burkolatot hűt, ez az útmutató segít a hűtési terhelés pontos kiszámításában és az alkalmazásához megfelelő termoelektromos hűtő kiválasztásában.
A hűtési terhelés az a teljes hőmennyiség, amelyet el kell távolítani a házból vagy a hűtendő tárgyból a kívánt hőmérséklet fenntartásához. Ez az aktív hőterhelés, a passzív hőterhelés és a további hőforrások, például a napsugárzás vagy a kondenzáció összege. A hűtési terhelést wattban fejezzük ki. Termoelektromos hűtő esetén a hűtési terhelés az adott üzemi feltételek mellett szükséges hőszivattyús teljesítmény (Qc). A TEC-t úgy kell megválasztani, hogy Qc értéke a tényleges környezeti hőmérsékleten és alapjelen nagyobb legyen, mint a hűtési terhelés, megfelelő biztonsági ráhagyással. Ha a TEC Qc értéke kisebb, mint a hűtési terhelés, a ház nem éri el az alapjelet. Ha a TEC Qc értéke sokkal nagyobb, mint a hűtési terhelés, a TEC túlméretezett és alacsonyabb hatásfokkal fog működni.
A hűtési terhelés számítása a TEC kiválasztásának alapja, mivel ez határozza meg a szükséges Qc-t, amely viszont meghatározza a TEC méretét, energiafogyasztását és költségét. Egy kisméretű orvosi eszköz 10 W hűtési terhelésű lehet, ehhez kompakt TEC-re van szükség. Az akkumulátor hőszabályozási rendszerének hűtési terhelése 200 W lehet, ami nagyobb TEC-t vagy egy sor TEC-t igényel. Az alábbi táblázat a hűtési terhelés három fő összetevőjét és azok jellemző forrásait foglalja össze.
| Összetevő | Forrás | Tipikus magnitúdó |
| Aktív hőterhelés | Elektronikus alkatrészek, érzékelők, motorok, lézerek | 1 W és 200 W között |
| Passzív hőterhelés | Vezetés a burkolat falain keresztül, konvekció, sugárzás | 5 W és 50 W között |
| További hőforrások | Napsugárzás, kondenzáció, külső hőforrások | Változó |
| Teljes hűtési terhelés | Az összes összetevő összege | Meghatározza a TEC Qc követelményét |
atFuzhou X-Meritan Technology Co., Ltd., gyárunk termoelektromos hűtőket tervez és gyárt a hűtési alkalmazások széles köréhez. Ügyfeleinkkel együttműködve ellenőrizzük a hűtési terhelés számításának pontosságát a TEC kiválasztása előtt. Mérnöki csapatunk segítséget tud nyújtani a számításban, és útmutatást ad a megfelelő biztonsági ráhagyással kapcsolatban az egyes alkalmazásokhoz.
Az aktív hőterhelés a burkolaton belüli elektromos árammal működő alkatrészek által termelt hő. Ezek az alkatrészek lehetnek elektronikus áramkörök, érzékelők, motorok, lézerek, LED-lámpák és bármely más olyan eszköz, amely az elektromos energiát hővé alakítja. Az aktív hőterhelés kiszámítása a burkolaton belül működő összes alkatrész áramfelvételének összegzésével történik. Egy nem 100%-os hatásfokú alkatrésznél a termelt hő egyenlő a bemeneti teljesítmény mínusz a hasznos munkateljesítménnyel. A legtöbb elektronikai rendszerben szinte az összes elektromos teljesítmény hővé alakul, így az aktív hőterhelés megközelítőleg megegyezik a teljes energiafogyasztással. Az alábbi táblázat egy munkalapot ad az aktív hőterhelés kiszámításához.
| Összetevő | Energiafogyasztás (W) | Hőleadás (W) | Megjegyzések |
| Controller Board | 5 W | 5 W | Minden energia hőként disszipált |
| Érzékelő modul | 2 W | 2 W | Folyamatos működés |
| Lézer dióda | 3 W | 2,5 W | 0,5 W kibocsátott fény |
| Kijelző | 1 W | 0,8 W | 0,2 W kibocsátott fény |
| Teljes aktív hőterhelés | 11 W | 10,3 W | A TEC kiválasztásához használatos |
Üzemünkben többféle hűtési kapacitással biztosítunk termoelektromos hűtőket a különböző aktív hőterhelésekhez. Mérnöki csapatunk át tudja tekinteni az alkatrészlistát és ellenőrizni tudja az aktív hőterhelés számítását. Javasoljuk ügyfeleinknek, hogy vegyék figyelembe az alkatrészek munkaciklusát is, mivel a szakaszos üzemelés csökkentheti az átlagos hőterhelést.
A passzív hőterhelés az a hő, amely a külső környezetből a falakon, a fedélen és az esetleges nyílásokon keresztül jut be a burkolatba. Ezt a környezeti környezet és a szekrény belseje közötti hőmérséklet-különbség határozza meg. A passzív hőterhelést a Q = U × A × ΔT képlet alapján számítják ki, ahol U a kamra teljes hőátbocsátási tényezője, A a kamra felülete, ΔT pedig a környezet és a belső hőmérséklet közötti különbség. A teljes hőátbocsátási tényező a fal anyagától, a szigeteléstől és a fal mindkét oldalán lévő konvekciós viszonyoktól függ. Jól szigetelt ház esetén az U akár 0,5 W/m²K is lehet. Szigeteletlen ház esetén az U akár 5 W/m²K is lehet. Az alábbi táblázat egy munkalapot ad a passzív hőterhelés kiszámításához.
| Paraméter | Szimbólum | Érték | Egység |
| Teljes hőátbocsátási együttható | U | 2.0 | W/m²K |
| Felületi terület | A | 0.5 | m² |
| Hőmérséklet különbség | ΔT | 20 (35°C környezeti, 15°C belső) | K |
| Passzív hőterhelés | Q | 20 | W |
Az X-Meritannál segítünk ügyfeleinknek a passzív hőterhelés kiszámításában azáltal, hogy megadjuk a burkolatanyagaink és szigetelési lehetőségeink hőellenállási értékeit. A passzív hőterhelés csökkentésére fényvisszaverő bevonatok és hőtörések alkalmazását is javasoljuk. Célunk a teljes hűtési terhelés pontos kiszámítása, hogy a kiválasztott termoelektromos hűtő ne legyen se alul-, se túlméretezett.

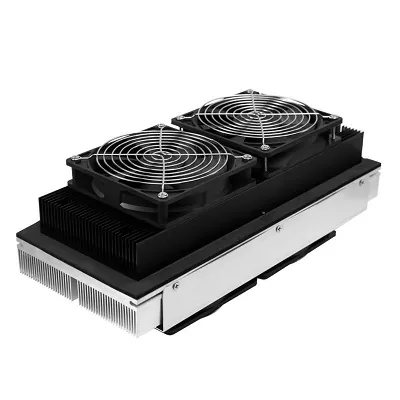

A hűtési terhelés számítása mindaddig nem fejeződik be, amíg a TEC és a hűtendő objektum közötti interfészek hőellenállását nem veszik figyelembe. A TEC nem hűti közvetlenül az objektumot; lehűti a hideg oldali hűtőbordát, amely ezután vezetés, konvekció vagy sugárzás révén lehűti a tárgyat. Mindegyik interfész hőellenállást vezet be, amely csökkenti a hatékony hűtési kapacitást. A leggyakoribb interfészveszteség a TEC és a hűtőborda közötti hőfelületi anyag (TIM) hőellenállása, magának a hűtőbordának a hőellenállása, valamint a hideg oldali hűtőbordától az objektumig tartó hőút hőellenállása. Az alábbi táblázat összefoglalja az általánosan elterjedt interfész anyagok tipikus hőellenállási értékeit.
| Felület | Tipikus hőállóság | Megjegyzések |
| Termikus zsír (TEC a hűtőbordához) | 0,1-0,5 °C/W | A vastagságtól és az érintkezési nyomástól függ |
| Thermal Pad (TEC a hűtőbordához) | 0,5-2,0 °C/W | Könnyebb felhordás, de nagyobb ellenállás |
| Hűtőborda (természetes konvekció) | 1,0-5,0 °C/W | Mérettől és lamellák kialakításától függ |
| Hűtőborda (kényszerlevegő) | 0,2-1,0 °C/W | Ventilátor szükséges, de kisebb ellenállás |
| Termikus út az objektumhoz | 0,5-3,0 °C/W | Anyagtól és geometriától függ |
Üzemünkben hőkontaktusra optimalizált felületkezelésű termoelektromos hűtőket kínálunk. Termikus interfész anyagokat és hűtőborda tervezési támogatást is kínálunk, hogy segítsünk ügyfeleinknek minimalizálni az interfész veszteségeket. Célunk, hogy a TEC hűtőteljesítménye hatékonyan kerüljön át a hűtendő objektumra, hogy a rendszer megfeleljen a hőteljesítmény követelményeinek.
A teljesítménytényező (COP) a hűtőteljesítmény (Qc) és az elektromos bemeneti teljesítmény (Pin) aránya. A magasabb COP azt jelenti, hogy a TEC hatékonyabb, kevesebb elektromos energiát fogyaszt ugyanazon hűtési teljesítmény mellett. A termoelektromos hűtő COP értéke a meleg és hideg oldal közötti hőmérséklet-különbségtől, a TEC anyagától és az üzemi áramtól függ. A hőmérséklet-különbség növekedésével a COP csökken. Ez azt jelenti, hogy a nagy hőmérséklet-különbségre kiválasztott TEC több energiát igényel, és több hőt termel, amelyet a forró oldali hűtőbordának kell elvezetnie. Az alábbi táblázat a termoelektromos hűtők tipikus COP-értékeit mutatja különböző hőmérséklet-különbségek mellett.
| Hőmérséklet-különbség (ΔT) | Tipikus COP | Következmény a TEC kiválasztására |
| 10 K | 1,5 - 2,0 | Nagy hatékonyság, alacsony fogyasztás |
| 20 K | 0,8 - 1,2 | Mérsékelt hatékonyság |
| 30 K | 0,5 - 0,8 | Alacsonyabb hatásfok, nagyobb fogyasztás |
| 40 K | 0,3 - 0,5 | Alacsony hatásfok, jelentős hőelvezetés |
| 50 K | 0,2 - 0,3 | Nagyon alacsony hatásfok, többlépcsős TEC-t igényelhet |
Az X-Meritannál mi biztosítjuk a termoelektromos hűtőink COP-görbéit, így ügyfeleink kiválaszthatják azt a TEC-t, amely a hőmérséklet-különbségükhöz képest optimális hatásfokkal működik. Javasoljuk továbbá a többlépcsős TEC használatát olyan alkalmazásokhoz, amelyek nagy hőmérséklet-különbséget igényelnek. Célunk, hogy ügyfeleinket a lehető legalacsonyabb energiafogyasztás mellett érjék el a szükséges hűtési teljesítményt.
A termoelektromos hűtők beszállítójának értékeléséhez a gyártási kapacitásra, a teljesítményadatokra, a minőség-ellenőrzésre és a műszaki támogatásra kell összpontosítani. A szállítónak képesnek kell lennie arra, hogy a TEC-ket az előírt specifikációk szerint gyártsa, beleértve a megfelelő méreteket, a megfelelő párok számát és a megfelelő hőteljesítményt. Teljes teljesítményadatokat kell szolgáltatniuk, beleértve a Qc-t, a COP-t, a maximális áramerősséget és a maximális feszültséget különböző hőmérséklet-különbségek esetén. Olyan minőség-ellenőrzési rendszerrel kell rendelkezniük, amely egységenként egyenletes teljesítményt biztosít. Technikai támogatást kell nyújtaniuk az ügyfeleknek a hűtési terhelés kiszámításában és a TEC kiválasztásában. Az alábbi táblázat ezeket az értékelési szempontokat foglalja össze.
| Értékelési kritérium | Mit kell keresni | Miért számít |
| Gyártási képesség | Precíziós összeszerelés, tesztelő berendezések | Biztosítja a termék minőségét és konzisztenciáját |
| Teljesítményadatok | Qc, COP, Imax, Vmax különböző ΔT mellett | Lehetővé teszi a pontos kiválasztást |
| Minőségellenőrzés | ISO 9001, 100%-os tesztelés | Egyenletes teljesítményt biztosít |
| Műszaki támogatás | Hűtési terhelés számítás, TEC kiválasztása | Segít a megfelelő termék kiválasztásában |
| Megbízhatóság | MTBF adatok, élettartam tesztelés | Hosszú távú teljesítményt biztosít |
Üzemünkben több mint egy évtizede gyártunk termoelektromos hűtőket. Precíziós összeszerelő és tesztelő berendezéseket használunk annak biztosítására, hogy minden TEC megfeleljen a specifikációinak. Teljes teljesítményadatokat biztosítunk, beleértve a Qc-t, a COP-t és a maximális értékeléseket. ISO 9001 tanúsítvánnyal rendelkezünk, és minden egységen 100%-os tesztelést végzünk. Technikai csapatunk készséggel áll rendelkezésére a hűtési terhelés számításában és a TEC kiválasztásában. Meghívjuk Önt, hogy értékeljen bennünket ezen kritériumok alapján, és tekintsen partnerének a termoelektromos hűtők terén.

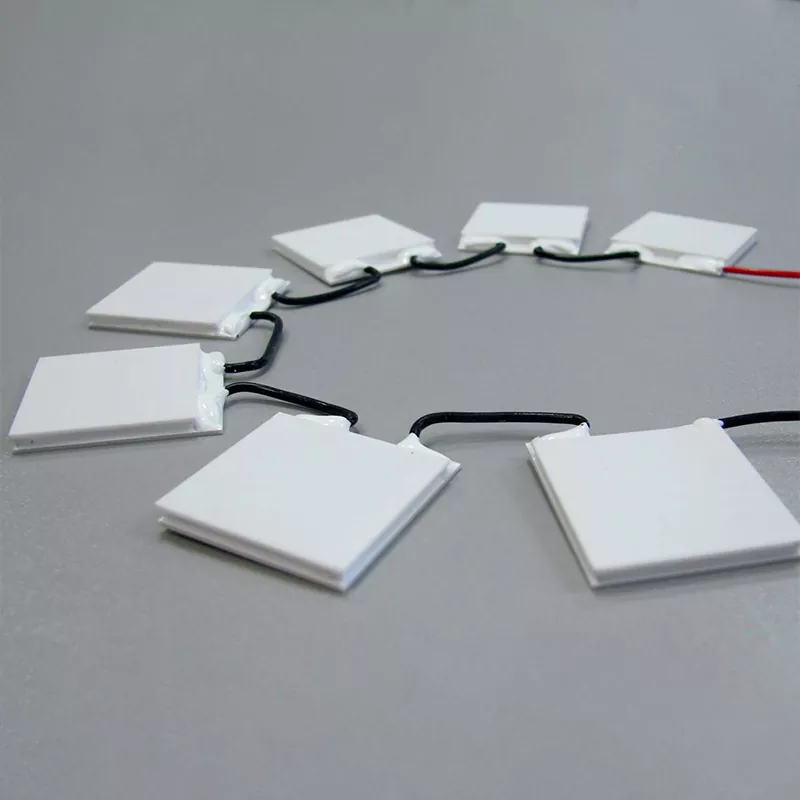

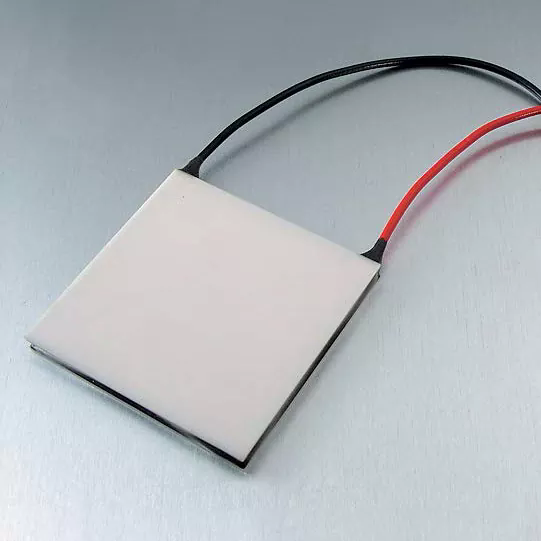

Az alábbi táblázat a termoelektromos hűtőink legfontosabb termékparamétereit tartalmazza. Ezek a TEC-k hűtési alkalmazások széles skálájához alkalmasak, beleértve az orvosi eszközöket, lézerdiódákat, akkumulátorokat és kompakt burkolatokat. Üzemünk egyedi követelményeknek megfelelő TEC-eket is gyárthat.
| Paraméter | Specifikációs tartomány | Megjegyzések |
| Hűtőteljesítmény (Qc) | 5 W - 200 W | Megadott ΔT és áramerősség mellett |
| Maximális áram (Imax) | 2 A - 15 A | Modelltől függ |
| Maximális feszültség (Vmax) | 5 V - 24 V | Modelltől függ |
| Maximális hőmérséklet-különbség (ΔTmax) | 65 K - 75 K | Az Imaxnál, vákuumban |
| COP tartomány | 0,2 - 2,0 | ΔT-től függ |
| Méretek | 15 x 15 mm-től 62 x 62 mm-ig | Egyedi méretek kaphatók |
| Párok száma | 31-241 | Meghatározza a hűtőteljesítményt |
| Üzemi hőmérséklet | -40°C és +80°C között | Forrasztástól és tömítéstől függ |
| MOQ | 10 darab | Nagy rendelés esetén alkuképes |
| Átfutási idő | 2-4 hét | Mennyiségtől és testreszabástól függ |
Üzemünkben úgy gyártjuk termoelektromos hűtőinket, hogy megfeleljenek ezeknek és még sok másnak. A hűtési teljesítményt, a méreteket és az üzemi hőmérsékletet az Ön egyedi igényei szerint alakíthatjuk. Minőségellenőrzési rendszerünk magában foglalja a nyersanyagok ellenőrzését, a folyamat közbeni ellenőrzést és a szállítás előtti 100%-os végső tesztelést. Célunk, hogy ügyfeleink számára kiváló minőségű termoelektromos hűtőket biztosítsunk, amelyek megfelelnek a hőteljesítmény követelményeinek.
1. kérdés: Mi a különbség az aktív és a passzív hőterhelés között?
Válasz: Az aktív hőterhelés a burkolaton belüli elektromos alkatrészek, például vezérlők, érzékelők és lézerek által termelt hő. A passzív hőterhelés az a hő, amely a külső környezetből a falakon, a fedélen és a nyílásokon keresztül jut be a burkolatba. Mindkettőt figyelembe kell venni a hűtési terhelés számításánál. A legtöbb kompakt elektronikus burkolatnál az aktív hőterhelés a domináns összetevő. Nagy, rossz szigetelésű burkolatok esetén a passzív hőterhelés jelentős lehet.
2. kérdés: Mekkora biztonsági tartalékot kell hozzáadnom a hűtési terhelés számításához?
Válasz: Általában 20% és 30% közötti biztonsági ráhagyás javasolt. Ez a ráhagyás az alkatrészek energiafogyasztásának, az interfészek hőellenállásának és a TEC öregedésének bizonytalanságáért felelős. Kritikus alkalmazásoknál, például orvosi eszközöknél vagy lézerrendszereknél nagyobb, 50%-os árrés megfelelő lehet. A Fuzhou X-Meritan Technology Co., Ltd.-nél segítünk meghatározni a megfelelő biztonsági ráhagyást az adott alkalmazáshoz.
3. kérdés: Miért csökken a COP a hőmérséklet-különbség növekedésével?
Válasz: A COP a hőmérséklet-különbség növekedésével csökken, mivel a TEC-nek keményebben kell dolgoznia, hogy nagyobb hőmérsékleti gradiens ellenében hőt pumpáljon. Az elektromos bemeneti teljesítmény nő, a hűtőteljesítmény csökken, így a hűtés és a teljesítmény aránya csökken. Ez az oka annak, hogy a TEC-et a tényleges üzemi hőmérséklet-különbségre kell kiválasztani, nem pedig a maximális ΔT-re. Üzemünk olyan COP görbéket biztosít, amelyek különböző hőmérséklet-különbségek mellett mutatják a hatékonyságot.
4. kérdés: Használhatok egyfokozatú TEC-t nagy hőmérséklet-különbség esetén?
Válasz: Az egyfokozatú TEC-vel körülbelül 65-75 K maximális hőmérséklet-különbség érhető el. Nagyobb hőmérséklet-különbségek esetén többlépcsős TEC-re van szükség. A többlépcsős TEC-k két vagy több fokozatot raknak egymásra, hogy nagyobb teljes hőmérséklet-különbséget érjenek el, de kevésbé hatékonyak és drágábbak, mint az egyfokozatú TEC-k. Ha az alkalmazás 70 K-nál nagyobb hőmérséklet-különbséget igényel, konzultáljon mérnöki csapatunkkal a legjobb megoldás meghatározásához.
5. kérdés: Hogyan számíthatom ki a hűtőbordám hőellenállását?
Válasz: A hűtőborda hőellenállása függ a geometriától, az anyagtól és a légáramlási viszonyoktól. A hűtőborda gyártója általában °C/W-ban adja meg. Természetes konvekció esetén a hőellenállás nagyobb, mint a kényszerlevegőnél. A 0,1 m² felületű természetes konvekciós hűtőborda hőállósága durva becslés szerint körülbelül 3-5 °C/W lehet. A pontos eredmények érdekében használja a gyártó adatait, vagy végezzen hőtesztet. Üzemünkben segítünk kiválasztani a TEC hőtechnikai követelményeinek megfelelő hűtőbordát.
A szükséges hűtési terhelés kiszámítása az első és legfontosabb lépés a termoelektromos hűtő kiválasztásában. A hűtési terhelés az aktív hőterhelés, a passzív hőterhelés és az esetleges további hőforrások összege. Óvatosan kell kiszámítani, beleértve az interfészek hőállóságát és a teljesítménytényező hatását. Az ebben a cikkben ismertetett számítási módszerek követésével a mérnökök kiválaszthatnak egy olyan TEC-t, amely megfelel az alkalmazás hőtechnikai követelményeinek, felesleges költségek és bonyolultság nélkül. A Fuzhou X-Meritan Technology Co., Ltd.-nél gyárunk rendelkezik azzal a szakértelemmel és termékekkel, amelyek támogatják az Ön termoelektromos hűtési követelményeit. Teljes teljesítményadatokat, műszaki támogatást és egyedi terveket biztosítunk, hogy segítsünk elérni a legjobb hőkezelési megoldást.
