Absztrakt
Minden termoelektromos hűtő és generátor teljesítménye a maganyag minőségétől, konzisztenciájától és kompatibilitásától függ. Ez a mérnöki áttekintés megvizsgálja a termoelektromos félvezetők alapvető tulajdonságait, az ipari feldolgozáshoz rendelkezésre álló főbb ömlesztett formákat, és azokat a kiválasztási kritériumokat, amelyek meghatározzák, hogy egy terv eléri-e a stabil hőmérsékletszabályozást, vagy elmarad-e a termikus céloktól. Különös figyelmet fordítanak az extrudált profilokra, a diffúziós gát szeletekre és az anyagtulajdonságok integrálására a végső készülék viselkedésével.
Tartalomjegyzék
A termoelektromos anyagok és a Peltier-effektus megértése
Minden szilárdtest-hűtőrendszer középpontjában a félvezető vegyületek egy osztálya található, amelyek képesek az elektromos áramot közvetlenül hőmérsékleti gradienssé alakítani. Ezek a vegyületek a modern hőkezelés funkcionális magját képezik, elektromos és hőtranszport tulajdonságaik határozzák meg a végső készülék hűtési kapacitását, reakciósebességét és energiafogyasztását. Gondosan megtervezett anyagok nélkül még a legkifinomultabb modularchitektúra sem képes stabil teljesítményt nyújtani.
Mik azok a termoelektromos anyagok?
Termoelektromos anyagokolyan félvezető anyagok, amelyek a Peltier-effektust mutatják – azt a jelenséget, amikor az egyik csomópontban hő nyelődik el, és a másikban szabadul fel, amikor egyenáram folyik át két különböző vezetőből álló áramkörön. A bizmut-tellurid ötvözetek továbbra is a domináns választás a közeli szobahőmérsékletű üzemeltetéshez, és olyan egyensúlyt kínálnak az elektromos vezetőképesség, a hőszigetelés és a gyárthatóság között, amelyet a főbb hűtési alkalmazásokban még nem sikerült kiszorítani.
A termoelektromos anyagok hatékonyságát általában a dimenzió nélküli érdemi számon, a ZT-n keresztül fejezik ki. Ez a paraméter egyetlen teljesítménymutatóban egyesíti a Seebeck-együtthatót, az elektromos vezetőképességet és a hővezetőképességet. A magasabb ZT értékek közvetlenül nagyobb hűtőteljesítményt jelentenek az egységnyi elektromos bemenetre vetítve, de a gyakorlati anyagválasztásnál figyelembe kell venni a mechanikai szilárdságot, a hőstabilitást és a fémezési rendszerekkel való kompatibilitást is.
P-típusú és N-típusú félvezetők
A termoelektromos áramkörök két egymást kiegészítő anyagtípust igényelnek. A P típusú félvezetők elsősorban pozitív töltéshordozókon keresztül vezetik az elektromosságot, míg az N típusú anyagok negatív hordozókon keresztül. Amikor elektromosan sorba és termikusan párhuzamosan kapcsolják össze, ezek a párosított pelletek létrehozzák azt a hőmérséklet-különbséget, amely meghatározza a modul teljesítményét. Az egyes típusok jellemzőit gondosan össze kell hangolni – a feszültség, az áramerősség, a hőmérséklet-tartomány és a hőtágulási viselkedés egyaránt befolyásolja, hogy a párosított kialakítás eléri-e a cél működési pontját.
A P-típusú és az N-típusú tulajdonságok közötti eltérés a hatékonyság hiányának gyakori, de elkerülhető forrása. Ha az egyik anyag gyorsabban lebomlik a termikus ciklus során, vagy ha elektromos ellenállása idővel eltér, a modul elveszti a hűtőkapacitást, és helyi forró pontok alakulhatnak ki. Az anyagbeszállítók ezért nemcsak az egyedi pellet teljesítményére összpontosítanak, hanem a tételenkénti konzisztenciára is mindkét hordozótípus esetében.
Kulcsfontosságú tömeges űrlapok ipari feldolgozáshoz
A hőelektromos anyagokat ritkán használják nyers ingot formájában. Köztes formákká dolgozzák fel, amelyek megfelelnek az automatizált összeszerelésnek, a precíziós vágásnak és a fémezésnek. Az ipari kínálatban két ömlesztett forma dominál: az extrudált profilok és a diffúziós gátszeletek. Mindegyik egy különálló gyártási követelményrendszerrel foglalkozik.
Extrudált profilok nagy volumenű gyártáshoz
Az extrudálás folytonos hosszúságú, rögzített keresztmetszetű termoelektromos anyagokat állít elő – négyzet alakú rudakat, kerek rudakat vagy egyedi profilokat, amelyek szorosan illeszkednek az eszköz tervezett geometriájához. Ez a forma különösen értékes, ha a nagy egyszeri rendelési mennyiségek méretkonzisztenciát és stabil belső szerkezetet követelnek meg a teljes tételben.
Azok a mérnökök, akik házon belüli szeletelést, köszörülést, letörést, bevonatot vagy hegesztést terveznek, gyakran előnyben részesítik az extrudált anyagokat, mert egységes szemcseszerkezete csökkenti a mechanikai feldolgozás során bekövetkező forgácsolás vagy repedés kockázatát. Az extrudálási eljárás azt is lehetővé teszi, hogy a keresztmetszeti méreteket és hosszokat egy adott modul-kialakításhoz igazítsák, kiküszöbölve a túlméretezett szabványos pelletek levágásával járó veszteséget.
- Folytonos profilok szabályozható méretekkel és anyagtulajdonságokkal
- Alkalmas kis pelletekre szeletelni a modul méreteinek megfelelően
- Egyenletes teljesítmény ugyanazon a gyártási tételen belül
- Kapható P-típusú és N-típusú összetételben párosított áramkörökhöz
Szeletek diffúziós akadályokkal
A diffúziógátló réteggel ellátott vékony szeletek fejlettebb köztes terméket jelentenek. A záróréteget a termoelektromos anyag és az azt követő kötő- vagy fémezési rendszerek közötti interfész javítására alkalmazzák. E réteg nélkül a forrasztás közbeni megnövekedett hőmérséklet gyors diffúziót okozhat a félvezető és az érintkező fémek között, ami romló teljesítményhez és esetleges meghibásodáshoz vezethet.

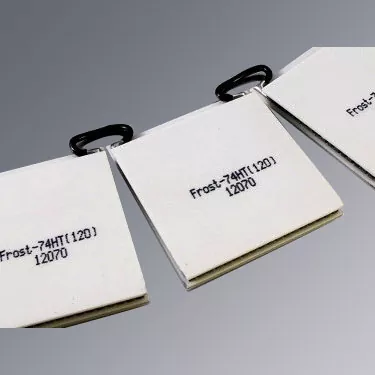

A diffúziós gátszeletek különösen jól illeszkednek olyan modulokhoz, amelyek ismételt hőcikluson mennek keresztül. Az olyan alkalmazások, mint a hűtőlemezek, a hőmérséklet-szabályozó modulok és az érzékelő hőmérséklet-szabályozása, mind részesülnek az ezen szeletek által biztosított fokozott interfész-stabilitásból. Leegyszerűsítik a folyamatot azon mérnökök számára is, akik házon belül kívánják alkalmazni a nikkel-, réz- vagy forrasztásalapú fémezést.
| Anyag Forma | Elsődleges előny | Tipikus használati eset |
|---|---|---|
| Extrudált profilok | Nagy méretkonzisztencia nagy tételekben | Házon belüli szeletelés egyedi méretű pelletre |
| Diffúziós gát szeletek | Bond-ready interfész csökkentett reakciókockázattal | Ismételt hőciklust igénylő modulok |
| Egyedi keresztmetszetek | Testre szabott geometria az adott készülékkialakításhoz | Nem szabványos modularchitektúrák |
| Egyező P/N készletek | Kiegyensúlyozott elektromos és termikus viselkedés | Precíziós hőmérsékletszabályozó rendszerek |
A megfelelő anyag kiválasztása az alkalmazáshoz
Az anyagválasztás két nem megtárgyalható paraméterrel kezdődik: a várható meleg és hideg csomóponti hőmérséklettel, valamint a végberendezés elektromos működési ablakával. Ezek a tényezők leszűkítik a jelölt anyagrendszereket, és meghatározzák a későbbiekben szükséges feldolgozási lépéseket.
Üzemi hőmérsékleti szempontok
A különböző termoelektromos anyagrendszerek csúcsteljesítményt mutatnak a különböző hőmérsékleti tartományokban. A szobahőmérséklethez közeli hűtésre optimalizált összetétel gyorsan veszíthet hatékonyságából, ha a meleg oldal 80 °C fölé emelkedik, míg a mérsékelt hőmérsékletre tervezett anyag gyenge teljesítményt nyújthat zéró alatti hideg oldali körülmények között. A tényleges üzemi hőmérséklet meghatározása – nem egyszerűen a célérték – az első lépés az életképes anyagválasztás felé.
Elektromos követelmények
A feszültség, az áramerősség, az ellenállás és a teljesítménydisszipáció mind kölcsönhatásban vannak az anyag tulajdonságaival. A nagy elektromos vezetőképességű anyagok csökkentik a Joule-melegedést, de magasabb hővezető képességgel is rendelkezhetnek, ami a hőmérsékleti gradiens ellen hat. Az optimális egyensúly a modul geometriájától, a rendelkezésre álló tápegységtől és a szükséges hűtőteljesítménytől függ. Az anyag-ellenállás és a hajtáselektronika összeegyeztetése gyakran ugyanolyan fontos, mint az érdemi érték maximalizálása.
Testreszabási lehetőségek
A szabványos anyagformák nem mindig felelnek meg egy adott hőkezelési architektúrának. Ha a katalógusméretek, összetételek vagy felületkezelések elmaradnak, egyedi megoldások válnak szükségessé. A testreszabás érintheti az anyagméreteket, a P-típusú és N-típusú illeszkedést, az összetétel-beállításokat, az elektromos tulajdonságokat, a felület- vagy interfészkezelést, a diffúziós gát követelményeket, valamint a vágási vagy megmunkálási specifikációkat.
- Anyagméretek és keresztmetszeti geometria
- P-típusú és N-típusú szállítási tulajdonságok egyeztetése
- Összetétel hangolás meghatározott hőmérsékleti tartományokhoz
- Elektromos ellenállás és Seebeck-együttható célok
- Felület előkészítés és felületkezelés
- Diffúziós gátréteg specifikációja
- Vágási, köszörülési és megmunkálási követelmények
Alkalmazási táj az iparágakban
A sokoldalúságaTermoelektromos anyagokszámos iparágban elterjedt, a fogyasztói elektronikától az orvosi diagnosztikáig és az ipari folyamatirányításig. Minden alkalmazás saját korlátokat szab az anyag tisztaságára, a mérettűrésre és az interfész stabilitására vonatkozóan.
Félvezető hűtés és precíziós hőmérséklet-szabályozás
A félvezető hűtés továbbra is a legnagyobb alkalmazási terület. A lézerdiódák, az optikai adó-vevők és a nagy teljesítményű processzorok egyaránt élvezik a termoelektromos modulok rezgésmentes, precíz hőmérsékletszabályozását. Az anyag minősége közvetlenül befolyásolja a hullámhossz stabilitását, a kimeneti teljesítmény konzisztenciáját és a hosszú távú megbízhatóságot.
Hűtőlemezek és hőmérséklet-szabályozó modulok
Az analitikai műszerekben, orvosi eszközökben és ipari berendezésekben használt hűtőlemezek termoelektromos anyagokra támaszkodnak az egyenletes felületi hőmérséklet fenntartása érdekében. A PCR termociklusos készülékek hőmérséklet-szabályozó moduljai például gyors fűtési és hűtési sebességet igényelnek, ami az alacsony hőtehetetlenségtől és a nagy elektromos vezetőképességtől függ – mindkettő anyagfüggő tulajdonság.
Érzékelő hőmérséklet szabályozása
A precíziós érzékelők, beleértve az infravörös érzékelőket és a fotodiódákat is, gyakran stabil működési hőmérsékletet igényelnek a kalibráció és a jel-zaj arány fenntartásához. A termoelektromos anyagok kompakt, lokális hőmérsékletszabályozást tesznek lehetővé a mechanikus hűtőrendszerek tömeges és összetettsége nélkül.
Kisléptékű energiatermelés
Ha hőmérsékleti gradienst alkalmaznak egy termoelektromos anyagon, a Seebeck-effektus elektromos energiát generál. Ez az elv támogatja a kis léptékű energiagyűjtést távoli érzékelőkben, hulladékhővisszanyerő rendszerekben és hordozható áramforrásokban. Ugyanazok az anyagtulajdonságok, amelyek a hűtési teljesítményt szabályozzák, meghatározzák az energiatermelés hatékonyságát is, így az anyagválasztás mindkét üzemmódban egyformán kritikus.
Miért fontos az anyagok és eszközök integrációja?
Az anyagspecifikáció önmagában nem garantálja a sikeres termikus megoldást. Az anyag, a fémezési rendszer, a forrasztási kötések és a kerámia hordozó közötti kölcsönhatás határozza meg, hogy a kész modul teljesíti-e a teljesítménycélokat több ezer üzemóra alatt.
Precíziós gyártási képességek
Az egyenletes teljesítményt biztosító termoelektromos modulok előállításához automatizált folyamatok szükségesek a nyomtatáshoz, az újrafolyós forrasztáshoz, az ónbemerítéshez, az adagoláshoz, a lezáráshoz, a vágáshoz és a megszilárdításhoz. Minden lépés befolyásolja a végső interfész minőségét és a félvezető pellet belső feszültségi állapotát. A modulokat is gyártó anyagszállítók reális összeszerelési körülmények között értékelhetik anyagaikat, lezárva az anyagfejlesztés és a készülék teljesítménye közötti visszacsatolási hurkot.
Alkalmazás alapú műszaki támogatás
A katalógus specifikációi kiindulási pontot adnak, de a valós működési feltételek – beleértve a hűtési terhelést, a környezeti hőmérsékletet, a szerelési nyomást és a hajtáselektronikát – gyakran megváltoztatják az optimális anyagválasztást. Azok a beszállítók, akik figyelembe veszik ezeket a tényezőket, amikor anyagmegoldást javasolnak, segítenek a mérnököknek elkerülni a költséges újratervezést és a helyszíni hibákat.
X-Meritanintegrálja az anyagfejlesztést az alkatrészgyártással, lehetővé téve az anyagteljesítmény értékelését a végső termoelektromos alkalmazáshoz képest. Ez az integrált megközelítés egyaránt támogatja a szabványos anyagellátást és a rajzokon, prototípusokon vagy alkalmazási specifikációkon alapuló testreszabott megoldásokat.
Gyakran Ismételt Kérdések
Hogyan működnek a termoelektromos anyagok?
A termoelektromos anyagok a Peltier-effektust használják fel hőmérséklet-különbség létrehozására, amikor az elektromos áram áthalad a P-típusú és N-típusú félvezető elemeken. Elektromos és hőtranszport tulajdonságaik közvetlenül befolyásolják a végső termoelektromos eszköz hűtési kapacitását, hőmérsékleti stabilitását, reakciósebességét és energiafogyasztását.
Mi a különbség a P-típusú és az N-típusú termoelektromos anyagok között?
A P-típusú és N-típusú termoelektromos anyagok eltérő töltéshordozó-jellemzőkkel rendelkeznek, és jellemzően kombinációban használják termoelektromos áramkörök kialakítására. Tulajdonságaikat össze kell hangolni a szükséges feszültség, áram, hőmérséklet-tartomány és a termoelektromos hűtő kialakítása alapján. A kiegyensúlyozott párosítás biztosítja a stabil teljesítményt és minimalizálja a helyi fűtést.
Testreszabási szolgáltatásokat kínál termoelektromos anyagokhoz?
Igen. Az egyedi méretek rajzok, prototípusok vagy alkalmazási specifikációk alapján értékelhetők. A testreszabási lehetőségek magukban foglalják a keresztmetszetet, a hosszt, a vastagságot, a vágási követelményeket, az anyagösszetételt, az elektromos tulajdonságokat, a felületkezelést és a diffúziós gátréteg specifikációit, a tervezett termoelektromos alkatrész kialakításától függően.
Miért fontosak a diffúziós akadályok a termoelektromos szeleteknél?
A diffúziós akadályok javítják a termoelektromos anyag és a kötő- vagy fémezési rendszer közötti határfelületet. Gátréteg nélkül a forrasztás közbeni megnövekedett hőmérséklet gyors diffúziót okozhat a félvezető és az érintkező fémek között, ami romló teljesítményhez és esetleges meghibásodáshoz vezethet. A zárórétegek különösen fontosak azokban a modulokban, amelyek ismételt hőcikluson mennek keresztül.
Használhatók-e termoelektromos anyagok áramtermelésre?
Igen. Ha hőmérsékleti gradienst alkalmaznak egy termoelektromos anyagon, a Seebeck-effektus elektromos energiát generál. Ez az elv támogatja a kis léptékű energiagyűjtést távoli érzékelőkben, hulladékhővisszanyerő rendszerekben és hordozható áramforrásokban. Ugyanazok az anyagtulajdonságok, amelyek a hűtési teljesítményt szabályozzák, meghatározzák az energiatermelés hatékonyságát is.
Milyen tényezők határozzák meg a termoelektromos anyagok élettartamát?
A hőciklus amplitúdója, a maximális üzemi hőmérséklet, a felület minősége, valamint a nedvesség vagy a korrozív gázok jelenléte mind befolyásolja az anyag élettartamát. Az egyenletes tételminőség, a megfelelő P/N tulajdonságok és a stabil diffúziós akadályok csökkentik az idő előtti lebomlás kockázatát. A modul alacsonyabb áramhányaddal történő működtetése és stabil termikus interfészek fenntartása szintén meghosszabbítja az élettartamot.
A nagy volumenű szeleteléshez használt extrudált profiloktól a fejlett modul-összeállításhoz szükséges diffúziós gátszeletekig a megfelelő anyagalap határozza meg, hogy a termikus kialakítás stabil, hosszú távú teljesítményt biztosít-e. Akár szobahőmérséklethez közeli hűtést, precíziós szenzorszabályozást vagy kisléptékű energiatermelést kíván a követelmény, az anyagválasztás ugyanolyan mérnöki szigorúságot érdemel, mint a modularchitektúra.
Lépjen kapcsolatba velünkhogy megvitassák hőelektromos anyagszükségletét
