Nagy pontosságú NTC termisztor chip

Az NTC termisztorok negatív hőmérsékleti együttható karakterisztikát használnak, vagyis az ellenállásuk a hőmérséklet változásával változik. Érzékelő áramkörben az ellenállás változása hőmérsékleti információvá alakítható felügyelet és vezérlés céljából.

Chip-alkalmazások esetén az R25, B érték, ellenállástűrés, chipméretek és elektródaszerkezet kiválasztása közvetlenül befolyásolja az áramkör illesztését és összeszerelését. Az R25 a 25°C-os névleges ellenállásra vonatkozik, míg a B érték a termisztor ellenállás-hőmérséklet karakterisztikáját írja le.

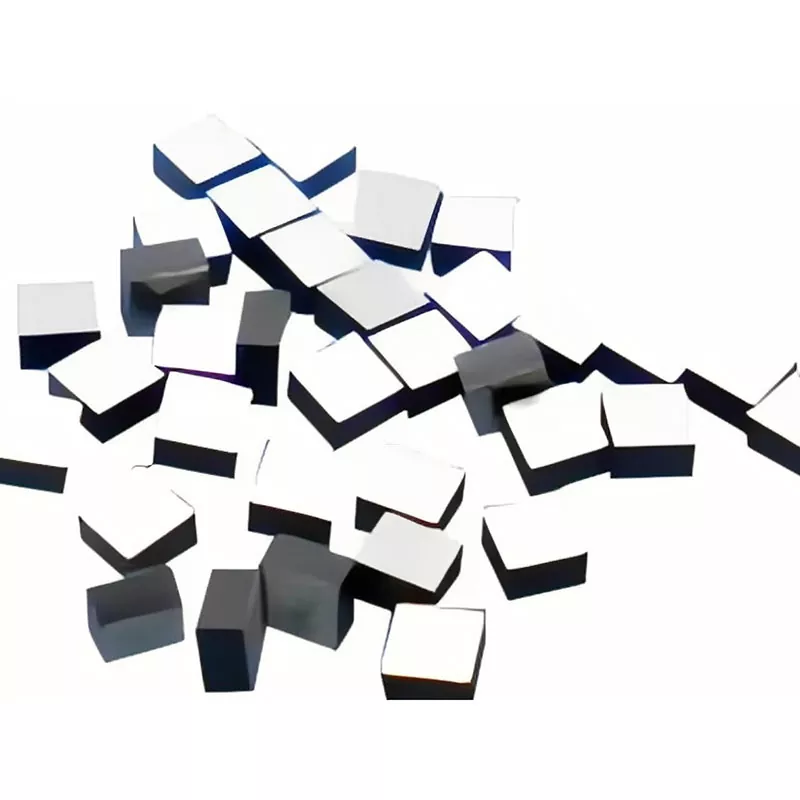

A nagy pontosságú NTC termisztorchip olyan alkalmazásokhoz készült, ahol az érzékelőelemet egy hőmérsékletre érzékeny alkatrész közelében kell elhelyezni, miközben az elfoglalt hely kicsi marad.

Műszaki paraméterek

A következő modellek a rendelkezésre álló termékspecifikációkat mutatják be. Az elektromos értékeket és méreteket a szükséges áramköri jellemzők és összeszerelési mód szerint kell kiválasztani.

További elérhető tartományok

Kis méret

A nagy pontosságú NTC termisztorchip kompakt felépítésben kapható olyan alkalmazásokhoz, ahol a hagyományos csomagolt hőmérséklet-érzékelő túl sok helyet foglalna el. A jelenlegi tartományban a kiválasztott modellek 0,45 × 0,45 mm-esek, míg az egyedi forgácsméretek az ügyfelek rajzaiból vagy mintáiból kiértékelhetők.

A kis chip szerkezet alkalmas arra, hogy az érzékelő elemet optikai, elektronikus vagy egyéb hőmérséklet-érzékeny alkatrészek közelében helyezzék el. A végső méreteket a szükséges elektromos jellemzőknek és az összeszerelési eljárásnak megfelelően meg kell erősíteni.

Huzalkötés

A chip a huzalkötéshez arany vagy ezüstözött elektródákkal szállítható. Az elektróda konfigurációjától és az összeszerelési folyamattól függően az arany-, alumínium- és ezüsthuzalkötés támogatható.

Ez a szerkezet alkalmas kompakt hibrid modulokhoz és egyéb szerelvényekhez, ahol a termisztort közvetlenül az érzékelési területbe kell integrálni. Az elektródák anyagára és a ragasztásra vonatkozó követelmények a mintaértékelés során megerősíthetők.

A vezetékkel köthető NTC termisztorokat kompakt optikai adó-vevő alkalmazásokban is használják, ahol az érzékelőelem a hőmérséklet-érzékeny optikai alkatrészek közelében helyezkedik el.

Ellenállás és B érték

Az ellenállást és a B értéket összeillő kombinációként kell kiválasztani, nem pedig teljesen független paraméterként kezelni. A rendelkezésre álló ellenállási tartomány 1kΩ és 1000kΩ között van, míg a B értéktartomány 3200K és 4500K között van.

Az áramkör tervezésénél a névleges ellenállást 25°C-on, a B értéket, a tűréshatárt és a szükséges érzékelési tartományt együtt kell figyelembe venni. Szabványos kombinációk állnak rendelkezésre, és a nem szabványos követelmények az alkalmazás alapján értékelhetők.

A B értéket általában a referencia-hőmérséklet-tartománnyal együtt adják meg, például B25/50 vagy B25/85, ezért a pontos meghatározást az áramkör kalibrálása előtt meg kell erősíteni a vonatkozó termékleírásban. A nagy gyártóktól származó kereskedelmi chip NTC termékadatai hasonlóan R25 és B értékeket adnak meg meghatározott referencia-hőmérsékletekkel.

Ellenállási tolerancia

A kiválasztott modellek ±0,5%-os és ±1%-os ellenállástűrési opciókkal szállíthatók. Ez a specifikáció a névleges ellenállási érték megengedett eltérését írja le, és nem a teljes hőmérsékletmérés pontosságaként jeleníthető meg.

Hőmérséklet-érzékeny áramkörök esetén az ellenállástűrés, a B-érték tűrés, az áramkör kialakítása, a kalibrálási módszer és az üzemi feltételek egyaránt befolyásolhatják a végső hőmérsékletmérés eredményét. A szükséges tűréshatárt ezért a teljes érzékelőrendszernek megfelelően kell kiválasztani.

Thermal Response

A felsorolt ​​modellek termikus időállandója a chip szerkezetétől és modelljétől függően ≤2 s vagy ≤3 s. A kisebb termikus időállandó általában azt jelzi, hogy a termisztor gyorsabban éri el a termikus egyensúlyt környezetével.

Az összeszerelt modul tényleges reakciója a szerelési módtól, a hőcsatlakozástól, a környező anyagoktól és a légáramlástól is függ. Emiatt a chip specifikációját a tényleges telepítési szerkezettel együtt kell értékelni.

Alkalmazások

Optikai kommunikáció

A nagy pontosságú NTC termisztorchip optikai kommunikációs modulokba és optikai adó-vevőkbe integrálható a hőmérséklet figyeléséhez. Kompakt felépítése lehetővé teszi, hogy az érzékelőelemet a hőmérséklet-érzékeny optikai alkatrészek közelében helyezzék el anélkül, hogy hagyományos külső érzékelőcsomagot kellene hozzáadni.

Ez különösen fontos az optikai egységek esetében, ahol a rendelkezésre álló beépítési hely korlátozott, és a hőmérséklet-változásokat figyelni kell a vezérelt alkatrész közelében. A vezetékkel köthető NTC termisztorokat kifejezetten az optikai adó-vevők hőmérsékletérzékelésére használják.

Orvosi berendezések

A kompakt NTC chipek beépíthetők orvosi műszerekbe és laboratóriumi berendezésekbe, ahol a hőmérséklet-érzékelő elemnek egy korlátozott telepítési területre kell illeszkednie. A különböző ellenállásértékek, B értékek és tűrésbeállítások lehetővé teszik, hogy az alkatrészt különböző érzékelő áramkörökhöz illessze.

A végső specifikációt a kívánt hőmérsékleti tartomány, az áramkör jellemzői, a beépítési mód és a vonatkozó berendezések követelményei szerint kell kiválasztani.

Autóipari radar

Az autóradar modulok kompakt elektronikus alkatrészeket tartalmaznak, amelyek működés közben hőmérséklet-felügyeletet igényelhetnek. Az NTC chip kis mérettényezője lehetővé teszi a hőmérséklet-érzékelő integrálását a nagy sűrűségű elektronikus szerelvényekbe.

Gépjárműipari alkalmazások esetén a végső modell kiválasztása előtt meg kell erősíteni a szükséges üzemi hőmérsékletet, ellenállási jellemzőket, tűrést, mechanikai szerkezetet és megbízhatósági követelményeket.

Laboratóriumi berendezések

A chip laboratóriumi és vizsgálóberendezésekben is használható, ahol kompakt hőmérséklet-érzékelő elemre van szükség. Az ellenállás és a B érték az érzékelő áramkörnek megfelelően választható, míg a chip méretei a rendelkezésre álló beépítési hellyel együtt vehetők figyelembe.

A prototípus vagy a testreszabott berendezések esetében az X-Meritan a gyártás előtt ki tudja értékelni a követelményeket az ügyfelek rajzai vagy mintái alapján.

Testreszabás

Elektromos paraméterek

A nagy pontosságú NTC termisztorchip személyre szabott elektromos követelmények szempontjából értékelhető. A rendelkezésre álló ellenállásértékek 1kΩ és 1000kΩ között vannak, a B értékek pedig 3200K és 4500K között vannak. A kiválasztott specifikációkhoz ±0,5%-os és ±1%-os ellenállástűrési opciók állnak rendelkezésre.

Egyedi modell igénylésekor az ügyfelek megadhatják a szükséges R25, B értéket, tűréshatárt, működési feltételeket és célfelhasználást. Ezek a paraméterek segítenek meghatározni, hogy egy meglévő modell használható-e, vagy új specifikációt kell kiértékelni.

Chip méretei

A forgács méretei a rendelkezésre álló beépítési hely és az összeszerelési folyamat alapján értékelhetők. A meglévő modellek között megtalálhatók a kompakt szerkezetek, például 0,45 × 0,45 × 0,20 mm és 0,45 × 0,45 × 0,25 mm.

Nem szabványos méretek esetén az X-Meritan áttekintheti az ügyfelek rajzait vagy mintáit, és megerősítheti az elérhető szerkezetet a szükséges elektromos paraméterekkel együtt.

Elektróda opciók

Arany vagy ezüstözött elektróda opciók állnak rendelkezésre a különböző ragasztási követelményekhez. Az elektróda anyagát a tervezett huzalanyaggal és a kötési eljárással együtt kell kiválasztani.

A mintafejlesztés során a tömeggyártás előtt ellenőrizhető az elektróda szerkezete, kötési módja, chip méretei és elektromos jellemzői.

Gyártás és mintatámogatás

Az X-Meritan félvezetőkkel kapcsolatos anyagokat és alkatrészeket gyárt, valamint gyártási támogatást nyújt testreszabott elektronikus alkatrészekhez. A rendelkezésre álló gyártóberendezések közé tartoznak a vibrációs gépek, hegesztőgépek, automata csomagológépek és precíziós vágóberendezések.

A testre szabott NTC termisztor chipek esetében a gyártás a vevői minták vagy rajzok alapján értékelhető. A tömeggyártás előtt egy minta-megerősítő szakasz használható a méretek, az elektromos paraméterek, az elektródakövetelmények és az összeszerelési kompatibilitás ellenőrzésére.

Ez a folyamat egy meghatározott pontot biztosít az ügyfeleknek, hogy ellenőrizzék a terméket az alkalmazási követelményeikhez képest, mielőtt egy nagyobb gyártási rendelést adnának fel.

GYIK

Milyen ellenállás és B értékek állnak rendelkezésre?

A rendelkezésre álló ellenállási tartomány 1kΩ és 1000kΩ között van, a B értékek pedig 3200K és 4500K között vannak. A szabványos modellek 5kΩ, 10kΩ, 20kΩ, 30kΩ, 47kΩ, 50kΩ és 100kΩ ellenállásértékeket tartalmaznak.

Milyen ellenállástűrés érhető el?

A kiválasztott specifikációk ±0,5% és ±1% ellenállástűréssel állnak rendelkezésre. A szükséges tűréshatárt az áramkör és a hőmérséklet érzékelési követelményei szerint kell kiválasztani.

Lehet a chipet dróttal kötni?

Igen. Arany vagy ezüstözött elektróda választható. Az arany-, alumínium- és ezüsthuzalkötés az elektróda konfigurációja és az összeszerelési folyamat szerint értékelhető.

Mi a legkisebb elérhető chipméret?

A termékpaletta olyan kompakt modelleket tartalmaz, mint a 0,45 × 0,45 × 0,20 mm és a 0,45 × 0,45 × 0,25 mm. Az egyedi méretek az ügyfél rajzaiból vagy mintáiból kiértékelhetők, a végső méret a szükséges elektromos és szerkezeti specifikációktól függ.

Igen. Az X-Meritan képes kiértékelni a testreszabott ellenállást, B értéket, méreteket, tűréshatárt és elektródakövetelményeket. Az ügyfél rajzai vagy mintái felhasználhatók a termékértékelés és a minta megerősítése alapjául.

Hogyan válasszak NTC termisztor chipet?

Kezdje a szükséges ellenállással 25°C-on, a B értékkel, a hőmérséklet érzékelési tartományával, az ellenállástűréssel, a rendelkezésre álló beépítési hellyel és a ragasztási módszerrel. Testreszabott alkalmazások esetén az áramköri követelmények, a telepítési rajz vagy a meglévő minta megadása segíthet a megfelelő specifikáció meghatározásában.

Az X-Meritanról

Az X-Meritan egy kínai székhelyű gyártó, amely félvezetőkkel kapcsolatos anyagokra, alkatrészekre és hőkezelési termékekre szakosodott. Lehetőségei kiterjednek az anyagfejlesztésre, az alkatrészgyártásra, a testreszabott gyártásra és az alkalmazások támogatására.

A vállalat olyan alkalmazásokat szolgál ki, mint az optikai kommunikáció, az érzékelő, az orvosi berendezések, az autóelektronika és a fogyasztói elektronika. A termékeket Európába, Észak-Amerikába, Dél-Amerikába, Délkelet-Ázsiába és más nemzetközi piacokra szállítják.

A nagy pontosságú NTC termisztorchiphez az X-Meritan támogatást nyújt a specifikáció kiválasztásától és a mintaértékeléstől a testreszabott gyártásig. Az ügyfelek rajzokat, mintákat vagy elektromos követelményeket nyújthatnak a műszaki értékeléshez a gyártás előtt
