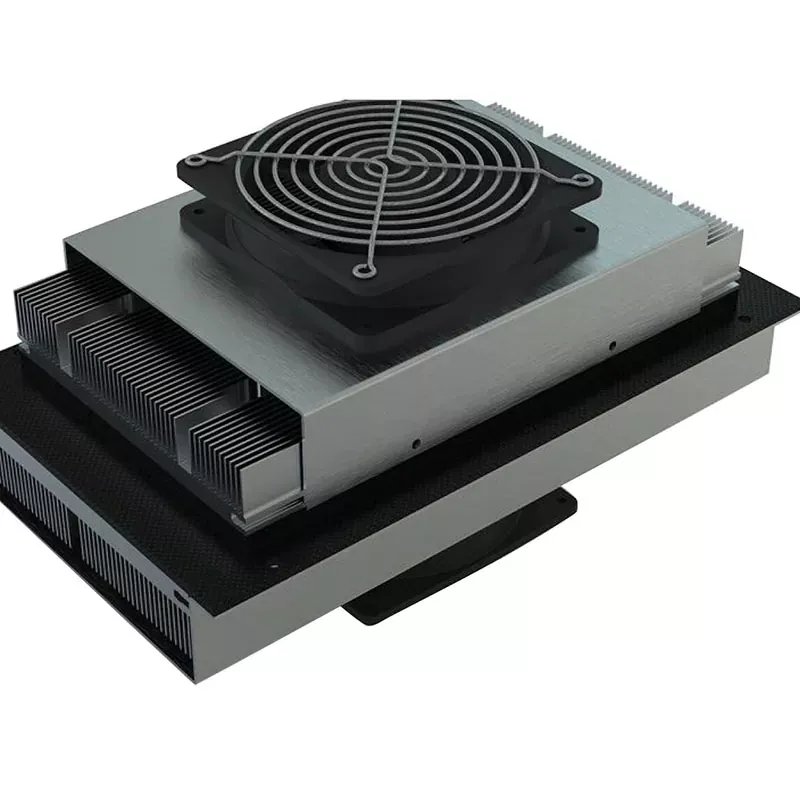

Levegő-levegő termoelektromos hűtőegységek

Az X-meritan levegő-levegő termoelektromos hűtőegységek kompakt, rendkívül integrált szilárdtest hőkezelési megoldást kínálnak. By eliminating conventional compressors, refrigerant lines, and complex liquid circulation loops, these assemblies utilize direct air-side heat exchangers and high-reliability semiconductor thermoelectric modules to facilitate effective heat exchange, significantly streamlining equipment architecture while preventing leakage risks.

Az X-meritan vertikális integrációs képességeit kihasználva – a nyers termoelektromos anyagokon és az alapelemek fejlesztésén át egészen a rendszerszintű termikus tervezésig – minden összeállításon átesik a 100%-os modulellenőrzés, a váltakozó áramú ellenállásteszt és a szigorú hőmérséklet-ciklusos stresszteszt a hosszú távú stabilitás és nagy megbízhatóság biztosítása érdekében.

Termékjellemzők

Kompresszor nélküli szilárdtest-hűtés

A levegő-levegő termoelektromos hűtőegységek félvezető termoelektromos modulokat használnak a hőmérséklet-különbség létrehozására az egyenáramú bemeneten keresztül. A hűtőrendszer nem igényel kompresszort vagy hagyományos hűtőkört.

Kompakt összeszerelési szerkezet

A hűtőelemek egy kompakt egységbe vannak integrálva, nem pedig külön hűtőegységre támaszkodnak. Ez a szerkezet segít csökkenteni az elektronikus berendezések, műszerek és zárt rendszerek belsejében vagy körüli telepítési helyigényét.

Alacsony mechanikai zavar

Kompresszor vagy más nagy mechanikus hűtőmechanizmus nélkül a szerelvény minimális mechanikai rezgést generál működés közben.

Hűtés és fűtés egy egységben

A termoelektromos modul az egyenáram irányának megfordításával válthat hűtés és fűtés között. Egy hőszabályozási egység ezért támogatja a hőmérséklet-szabályozást különböző üzemi körülmények között anélkül, hogy külön fűtőelemet kellene hozzáadni az alapvető kétirányú hőmérséklet-szabályozáshoz.

Pontos hőmérsékletszabályozás

A termoelektromos hatás közvetlenül reagál az elektromos bemenet változásaira, lehetővé téve a hőteljesítmény szabályozását a vezérlőrendszeren keresztül. A hőmérséklet-visszacsatolású konfigurációk ott használhatók, ahol a berendezés szabályozott és megismételhető hőmérsékleti feltételeket igényel.

Nincs folyékony hűtőkör

A levegő-levegő termoelektromos hűtőegységek hőt adnak át levegőoldali hőcserélőkön keresztül, és nem igényelnek folyadékkeringető hurkot. Ezzel megszűnik a hűtőfolyadék-csövek, szivattyúk, tartályok és a kapcsolódó folyadékhurkos csatlakozások szükségessége a hűtési architektúrából.

Széles üzemi hőmérsékleti képesség

Az egységek széles hőmérsékleti tartományban -40°C és +85°C között működő berendezésekhez konfigurálhatók. A komponensek kiválasztása és az összeszerelési konfiguráció a várható környezeti és berendezés működési feltételekhez igazítható.

Különböző berendezés-konstrukciókhoz konfigurálható

Az X-Meritan a szükséges hűtőteljesítmény, feszültség, áramerősség, méretek, légáramlás, hőmérséklet-szabályozás pontossága és szerelési követelmények szerint konfigurálhatja a szerelvényt. Ez lehetővé teszi, hogy a hőszabályozó egységet hozzáigazítsák a célberendezés mechanikai és elektromos korlátaihoz.

Termékparaméterek

Levegő-levegő TEC vs. folyadék alapú hűtés

Azoknál az alkalmazásoknál, amelyek nem igényelnek folyadékhűtő hurkot, a levegőoldali TEC konfiguráció leegyszerűsítheti a rendszerintegrációt.

A megfelelő architektúra a hűtőteljesítménytől, a hőáramtól, a környezeti feltételektől, a rendelkezésre álló helytől, a légáramlástól és a berendezés kialakításától függ.

Tipikus felszerelési alkalmazások

Elektronikus házak és távközlési berendezések

A levegő-levegő termoelektromos hűtőegységek képesek eltávolítani a kültéri szekrényekben, kommunikációs berendezésekben és elektronikus házakban felgyülemlett hőt. A hideg oldalon lévő levegő keringtetése elosztja a hűtést a burkolaton, míg a meleg oldal visszautasítja az összegyűjtött hőt a környező környezetbe.

Laboratóriumi és kutatási eszközök

A stabil hőmérsékletet és alacsony mechanikai zavarást igénylő laboratóriumi berendezéseknél a szilárdtest termoelektromos hűtés elkerüli a kompresszor vibrációját és a hűtőközeg keringését. Az összeállítás az analitikai és kutatási műszerek hőigényei szerint konfigurálható.

Orvosi és diagnosztikai berendezések

A diagnosztikai és orvosi műszerek hőmérséklet-érzékeny komponensei szabályozott hőviszonyokat igényelhetnek. A levegő-levegő TEC konfigurációk helyi hűtést vagy fűtést biztosíthatnak anélkül, hogy folyadékkört vezetnének be a berendezésbe.

Félvezető és optikai berendezések

A félvezető feldolgozó, tesztelő, lézeres és optikai berendezések tartalmazhatnak olyan alkatrészeket, amelyek teljesítménye a hőmérséklet függvényében változik. A TEC alapú légoldali hőszabályozás ott alkalmazható, ahol szabályozott hőelvonás és hőmérséklet-stabilitás szükséges.

Speciális ipari berendezések

A változó környezeti feltételek mellett működő ipari vezérlőrendszerek, ellenőrző berendezések és egyéb gépek használhatják a szerelvényt a belső hőfelhalmozódás kezelésére, miközben egy meghatározott üzemi hőmérsékletet fenntartanak.

Gyártási és tesztelési folyamat

100%-os modulellenőrzés

Minden levegő-levegő termoelektromos hűtőegység-modul elektromos ellenállása, hővezető képessége és Seebeck-együtthatója összeszerelés előtt tesztelve van. A tesztelés azonosítja az elektromos vagy termikus eltéréseket, mielőtt a modul belépne a kész hűtőrendszerbe.

Anyagérvényesítés

A hőelektromos félvezető anyagokat konzisztens elektromos és termikus tulajdonságokra értékelik. Az érdemi méréseket az anyag- és modulteljesítmény-ellenőrzés részeként használják.

Forrasztási csomópont integritása

Az AC-ellenállás vizsgálata a termoelektromos modul belső elektromos csatlakozásainak ellenőrzésére történik. A teszt célja a forrasztási csomópont hibáihoz kapcsolódó rendellenes ellenállás azonosítása.

Modul integritásának vezérlése

A hibás vagy inaktív termoelektromos modulokat az integráció előtt árnyékoljuk. A meghibásodott modul nem hatékony hőutat hozhat létre, és csökkentheti az összeállításban elérhető hőmérséklet-különbséget.

Végső összeszerelési tesztelés

Az elkészült szerelvények teljesítmény- és terhelési teszteken esnek át, beleértve a hőmérséklet-ciklusos ciklusokat is a meghatározott működési tartományokon belül. A tesztelés értékeli a kész szerelvény mechanikai és termikus integritását ismételt hőmérséklet-változások mellett.

Miért válassza az X-Meritant?

Az X-Meritan a termoelektromos anyagokon, az alapkomponensek fejlesztésén, a hőkezelési tervezésen és a rendszerszintű kiválasztáson dolgozik. Ez a függőleges képesség lehetővé teszi a hűtőegység értékelését a TEC anyag- és modulszinttől a levegőoldali hőarchitektúráig.

A vállalat száloptikai kommunikációs, ipari és orvosi berendezések, autóelektronikai, fogyasztói elektronikai és kutatóintézeti alkalmazásokat szolgál ki. Műszaki hatálya kiterjed a termoelektromos anyagfejlesztésre, az alkatrészek testreszabására, a hőelvezetési megoldások tervezésére és a kiválasztási támogatásra.

GYIK

Mi az a levegő-levegő termoelektromos hűtőegység?

Ez egy szilárdtest hőkezelési egység, amely termoelektromos modult használ a hő átadására egyik légáramból a másikba. Hőcserélők és ventilátorok biztosítják a szükséges légáramlást a hideg és a meleg oldalon.

A levegő-levegő termoelektromos hűtőegységek hűtést és fűtést is biztosítanak?

Igen. Az egyenáram irányának megfordítása a termoelektromos modulon megfordítja a hőátadás irányát, lehetővé téve, hogy az egység hűtést vagy fűtést biztosítson.

Hogyan válasszam ki a szükséges hűtési teljesítményt?

Kezdje a berendezés folyamatos és csúcshőterhelésével, majd vegye figyelembe a környezeti hőmérsékletet, a célhőmérsékletet, a légáramlást és a rendelkezésre álló melegoldali hőelnyelő képességet. Ezeket a feltételeket együtt kell értékelni az összeállítás kiválasztásakor.

A méretek testreszabhatók?

Igen. A méretek, a légáramlás konfigurációja, a szerelési szerkezet, az elektromos követelmények és az egyéb összeszerelési jellemzők a berendezés tervének megfelelően alakíthatók.

Milyen információk szükségesek a TEC összeszerelési árajánlathoz?

Adja meg a szükséges hűtési teljesítményt, környezeti hőmérsékletet, célhőmérsékletet, rendelkezésre álló telepítési helyet, egyenáramú tápellátást, légáramlási feltételeket, működési környezetet és hőmérséklet-szabályozási követelményeket. Ezek a paraméterek lehetővé teszik az összeállítás konfigurációjának a tényleges alkalmazáshoz viszonyított értékelését.

Alkalmas-e a levegő-levegő TEC szerelvény nagy hőterhelésre?

Az alkalmasság függ a tényleges hőterheléstől, a környezeti hőmérséklettől, a szükséges hőmérséklet-különbségtől, a légáramtól és a rendelkezésre álló hőelvezetéstől. A légoldali TEC-konfiguráció gyakorlati kapacitását meghaladó alkalmazásokat alternatív hőkezelési architektúrákhoz képest kell értékelni.
