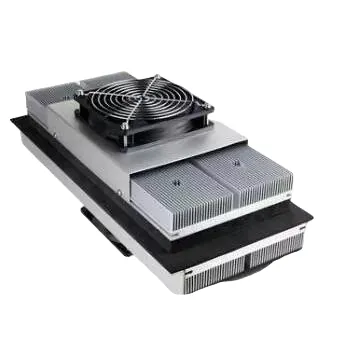

Az X-Meritan speciális, közvetlen levegőbe építhető termoelektromos hűtőegységeket gyárt a kompakt ipari házak és az érzékeny berendezések termikus szűk keresztmetszete megoldására. A nagy teljesítményű Peltier modulokat, egyedi hűtőlemezeket, hűtőbordákat és ventilátorokat egyetlen szilárdtest részegységbe integrálva ez a megoldás közvetlen ponthűtést biztosít szerves ragasztók vagy folyadékhurkok nélkül. Megvédi a lézerdiódákat, az orvosi diagnosztikai eszközöket és a távközlési elektronikát a mechanikai vibrációtól, túlmelegedéstől és teljesítményromlástól.
A közvetlen levegőbe helyezhető termoelektromos hűtőegységek a Peltier-effektust használják a hő elvezetésére a megcélzott rögzítési felületről, és elvezetik a környező környezetbe.
Termikus út:
Célhőforrás → hidegoldali lemez/hűtőborda → TEC-modul → melegoldali radiátor → kipufogóventilátor → környezeti levegő
Egyenáramú tápellátás esetén a hideg lemezen elnyelt hő a félvezető elemeken át a meleg oldali radiátorhoz áramlik. A meleg oldali ventilátor folyamatosan tisztítja a hulladékhőt a környezeti levegőbe, míg az opcionális hideg oldali ventilátor keringeti a hűtött levegőt a burkolaton belül. Az általános teljesítmény a hőterheléstől (Qmax), a célhőmérséklet-különbségtől (ΔTmax), a bemeneti áramtól (Imax) és a környezeti hőelnyelési hatékonyságtól függ.
Közvetlen felület-levegő hőátadás: Közvetlenül elnyeli a hőt a hideg oldali rögzítési felületekről, és kényszerkonvekciós hűtőbordákon keresztül távozik a környezeti levegőbe.
Szilárdtest-megbízhatóság: Megszünteti a kompresszorokat, a hűtőköröket és a mozgó mechanikus alkatrészeket (a ventilátorok kivételével) a csendes, vibrációmentes működés érdekében.
Gyors hőreakció: Azonnali fűtés/hűtés kapcsolást és finom hőmérsékletszabályozást tesz lehetővé a bemeneti egyenáram beállításával.
Inert környezeti összeállítás: A vákuumforrasztás és az inert atmoszférájú csomagolás megakadályozza a belső oxidációt, a gázképződést és a termikus lebomlást.
Kompakt és robusztus lábnyom: Könnyen beépíthető szűk helyű házakba, kültéri telekommunikációs szekrényekbe és hordozható diagnosztikai egységekbe.
Megrendelésre tervezve: A hűtőlemez geometriája, a ventilátor konfigurációk, az üzemi feszültségek és a hőkapacitások megfelelnek az adott burkolat kialakításának.
Precíziós elektronikus burkolatok Védi az érzékeny vezérlő elektronikát, tápegységeket és automatizálási modulokat a hőtúlterheléstől a zárt házakban.
Orvosi diagnosztikai berendezések A közvetlen levegőbe kapcsolható termoelektromos hűtőegységek stabil, vibrációmentes hőszabályozást biztosítanak a klinikai analizátorok, az orvosi képalkotó alkatrészek és a hőmérséklet-érzékeny reagensek számára.
Optikai és lézeres rendszerek Rögzített hőmérsékletet tart a nagy teljesítményű lézerdiódák és optikai érzékelők számára, hogy kiküszöbölje a hullámhossz-eltolódást és a jeltorzulást.
Távközlési hardver Folyamatos hűtést biztosít a távoli kültéri telekommunikációs szekrények és bázisállomások számára, ahol a kompresszor karbantartása nem praktikus.
1. Hűtési kapacitás (Qmax): Egyfokozatú vagy többlépcsős TEC-konfigurációk, amelyeket úgy terveztek, hogy megfeleljenek a cél hőterhelésnek.
2. Hideglemezes felületek: Egyedi rögzítési furatminták, felületi síkossági specifikációk és közvetlenül rögzíthető hidegblokk méretei.
3. Levegőoldali eloszlás: Egyedi hűtőborda extrudálási profilok, hőcső-integráció és magas CFM/vízálló ventilátor kiválasztása.
4. Elektromos paraméterek: személyre szabott üzemi feszültségek (12V, 24V, 48V DC), maximális áramkorlátok (Imax) és integrált termisztorok/NTC-érzékelők.
5. Környezetvédelem: Opcionális IP-besorolású ventilátorok, konform bevonatok és korróziógátló felületkezelések zord kültéri környezetekhez.
Házon belüli gyártásellenőrzés: Teljes felügyelet a félvezetők tesztelésétől a végső összeszerelésig, a vákuumforrasztásig és a hermetikus tömítésig.
Szigorú minőségi előírások: A szerelvények 100%-a szigorú AC-ellenállás (Rac), hővezetőképesség és Seebeck-együttható vizsgálaton esik át.
Fejlett anyagszinergia: Házon belüli, nagy szilárdságú extrudált termoelektromos anyagok a kiváló hőhatékonyság és a hosszú élettartam érdekében.
Prototípus a mennyiségi gyártásig: Teljes műszaki támogatás a kezdeti hőszimulációtól és a CAD-elrendezéstől a mennyiségi gyártásig.
Ez egy szilárdtest-hőszabályozó egység, amely Peltier-modulokat használ, hogy a hőt közvetlenül szilárd felületről vagy hideg lemezről vonja le, és léghűtéses hűtőbordával és ventilátorral a környező levegőbe szívja el.
A közvetlen levegőbe kapcsolható szerelvények ideálisak, ha a hőforrás közvetlenül a hideglemezre szerelhető, vagy ha a folyadékhurkok, szivattyúk és csövek felszerelése hely, súly vagy karbantartási korlátok miatt nem praktikus.
Igen. Az alkalmazott egyenáram polaritásának megfordításával a termoelektromos modul megfordítja a hőáramlás irányát, lehetővé téve az aktív fűtés és hűtés közötti zökkenőmentes váltást.
Az optimális konfiguráció meghatározásához adja meg a cél hőterhelést (Qc), a szükséges hőmérséklet-különbséget (ΔT), a maximális környezeti hőmérsékletet, a rendelkezésre álló telepítési helyet/CAD korlátokat és az előnyben részesített egyenfeszültséget.
