Száloptikai kommunikációban, orvosi berendezésekben, autóelektronikában, laboratóriumi műszerekben és más precíziós rendszerekben történő alkalmazásoknál a TEC konfiguráció megválasztása közvetlenül befolyásolhatja a hűtési teljesítményt és a rendszer általános hatékonyságát. Az X-Meritan támogatja a sorozatos, párhuzamos és vegyes sorozat-párhuzamos konfigurációkat, valamint az ügyfél rajzai, mintái és alkalmazási feltételei alapján kifejlesztett testreszabott megoldásokat.
A termoelektromos hűtőrendszer nem mindig rendelkezik egymodulos megoldással. Amikor a szükséges hűtési kapacitás növekszik, vagy a rendelkezésre álló tápegység és a beépítési hely egyre igényesebbé válik, előfordulhat, hogy több TE hűtőnek együtt kell működnie.
A hűtők elrendezésének módja a rendszer kialakításának fontos részévé válik.

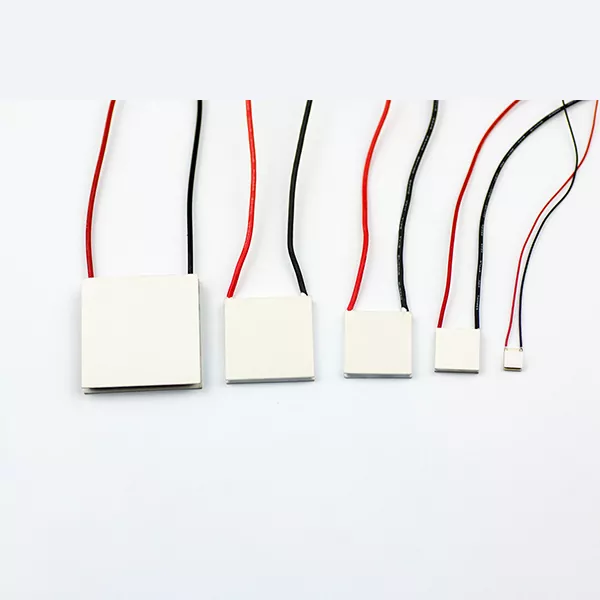

A speciális alkalmazásokhoz soros vagy párhuzamos csatlakozású X-Meritan General TE hűtők sorosan vagy párhuzamosan konfigurálhatók, így a mérnökök kiválaszthatják a megfelelő elrendezést a szükséges hőátadási teljesítmény, áramlási feltételek, nyomásesés és rendszerkapacitás szerint. Bonyolultabb igényű alkalmazásoknál vegyes konfiguráció is megfontolható.
Ahelyett, hogy a TEC modult elszigetelt alkatrészként kezelné, az X-Meritan azt vizsgálja, hogyan működik a hűtő a teljes hőkezelési rendszeren belül.
A soros és párhuzamos konfiguráció közötti különbség főként abból adódik, hogy a hűtőrendszer hogyan kezeli az áramlást és osztja el a hőterhelést.
Soros elrendezés esetén a hűtőközeg egymás után halad át a TE hűtőkön. Ez viszonylag koncentrált áramlási utat hoz létre, és nagyobb áramlási sebességet biztosít a hűtőcsatornákon keresztül.
Ez a konfiguráció akkor lehet hasznos, ha az alkalmazás szabályozott áramlási sebességgel rendelkezik, és hatékony hőátadást igényel egy kompakt rendszeren belül. A folyamatos áramlási út viszonylag egyszerűvé teszi az áramlás eloszlását is.
A kompromisszum a nyomáscsökkenés. Ha több hűtőt csatlakoztat egymás után, a teljes áramlási ellenállás növekszik. A nagy áramlási sebességet igénylő rendszerek esetében ez nagyobb szivattyúzási igényt és magasabb energiafogyasztást eredményezhet.
Párhuzamos elrendezésben az áramlás több TE hűtő között oszlik meg, ahelyett, hogy minden hűtőn egymás után haladna át.
Ez csökkenti az egyes ágak áramlási útját, és csökkentheti a teljes nyomásesést. Ez különösen hasznossá teszi a párhuzamos konfigurációt, ha a rendszer nagyobb áramlási sebességet igényel, vagy ha fontos szempont a szivattyúzási energia csökkentése.
A fő kihívás az áramlás elosztása. Ha az ágak nincsenek megfelelően kialakítva, a különböző hűtők eltérő áramlási sebességet kaphatnak, ami befolyásolhatja a hőteljesítmény állandóságát.
Emiatt a soros és a párhuzamos közötti választást nem szabad csak a hűtési kapacitáson alapulni. Figyelembe kell venni a hidraulikai feltételeket és a teljes rendszertervet is.
|
Konfiguráció |
Flow Path |
Hőátadási jellemzők |
Nyomásesés |
Tipikus követelmény |
|
Sorozat |
A hűtőközeg egymás után halad át mindegyik hűtőn |
A nagyobb áramlási sebesség elősegítheti a hatékony hőátadást |
Növekszik, ha több modult csatlakoztatnak |
Szabályozott áramlású és kompakt termikus rendszerek |
|
Párhuzamos |
Az áramlás több hűtő között oszlik meg |
A teljesítmény a kiegyensúlyozott áramláseloszlástól függ |
Általában alacsonyabb, mint egy ekvivalens sorozatos elrendezés |
Nagy átfolyású és nagyobb hőkezelési rendszerek |
|
Vegyes sorozat-párhuzamos |
Szekvenciális és osztott áramlási útvonalak kombinációja |
Kiegyensúlyozhatja a hőátadási és áramlási igényeket |
A rendszer kialakításának megfelelően optimalizálható |
Összetett vagy nagymértékben testreszabott rendszerek |
Száloptikai kommunikációs berendezésekben a soros vagy párhuzamos csatlakozású általános TE hűtőink speciális alkalmazásokhoz használhatók ott, ahol a hőmérséklet-stabilitás fontos az optikai alkatrészek és a lézerrel kapcsolatos eszközök számára. Ezekben a rendszerekben a kompakt méretek és a pontos hőszabályozás gyakran fontosabbak, mint a hagyományos hűtőkapacitás.
Az orvosi és ipari berendezések esetében a TEC hűtés helyi hőmérséklet-szabályozást biztosít a hőmérséklet-érzékeny alkatrészek és precíziós műszerek számára. A konfiguráció testreszabásának lehetősége különösen akkor hasznos, ha a rendelkezésre álló telepítési hely korlátozott.
Ugyanez az elv vonatkozik az autóelektronikára és a LiDAR-hoz kapcsolódó berendezésekre is, ahol az elektronikus és optikai alkatrészeknek stabil működési hőmérsékletre lehet szükségük egy kompakt rendszeren belül. A laboratóriumi és kutatóberendezések számára a TEC technológia egy másik gyakorlati megközelítést kínál a szabályozott és helyi hőmérséklet-szabályozáshoz.
Egyes hőkezelési rendszereket nem lehet megfelelően kezelni egy szabványos TEC-modullal.
Az X-Meritan az ügyfelek rajzaiból, mintáiból vagy alkalmazási specifikációiból tud dolgozni a szükséges TE-hűtőkonfiguráció értékeléséhez. A projekttől függően a megoldás soros elrendezést, párhuzamos elrendezést vagy mindkettő kombinációját alkalmazhatja.
A fejlesztési szakaszban olyan tényezőket együtt lehet figyelembe venni, mint a hűtőteljesítmény, az üzemi feltételek, a modul méretei, az áramlási követelmények és a telepítési korlátok. A konfiguráció megerősítése után mintákat lehet előállítani az ügyfelek értékelésére, mielőtt a mennyiségi gyártásba kerülne.
Ez a megközelítés különösen alkalmas az OEM projektek és a speciális hőkezelési rendszereket fejlesztő berendezésgyártók számára.
Egy soros konfiguráció egymás után több TE hűtőn keresztül küldi a hűtőközeget, míg a párhuzamos konfiguráció felosztja az áramlást a különböző hűtők között. A soros elrendezések koncentráltabb áramlási utat biztosítanak, de nagyobb nyomásesést eredményezhetnek. A párhuzamos elrendezések általában csökkentik az áramlási ellenállást, de megfelelő áramláskiegyenlítést igényelnek.
Vegyes konfiguráció akkor jöhet számításba, ha a rendszernek egyensúlyba kell hoznia a hőátadási teljesítményt, az áramlási sebességet és a nyomásesést. A párhuzamos és soros szakaszok kombinálásával a teljes hűtési rendszer pontosabban illeszthető a bonyolult működési feltételekhez.
Igen. Az X-Meritan az ügyfelek rajzai, mintái és alkalmazási követelményei alapján tud TE hűtő konfigurációkat fejleszteni, beleértve a konkrét méreteket vagy sorozatpárhuzamos elrendezést igénylő projekteket is.
A hűtési követelmények, az üzemi hőmérséklet, a szükséges hőmérsékletkülönbség, a feszültség, az áramerősség, az áramlási viszonyok, a beépítési hely és a hőleadás feltételei hasznos kiindulópontok. A részletesebb alkalmazási információk lehetővé teszik az X-Meritan számára a konfiguráció pontosabb értékelését.
Igen. A termoelektromos hűtés alkalmas az optikai és elektronikus alkatrészek helyi és stabil hőmérsékletszabályozását igénylő alkalmazásokhoz. Az X-Meritan megoldásai egyedi hely- és hőigényekhez illeszthetők.
