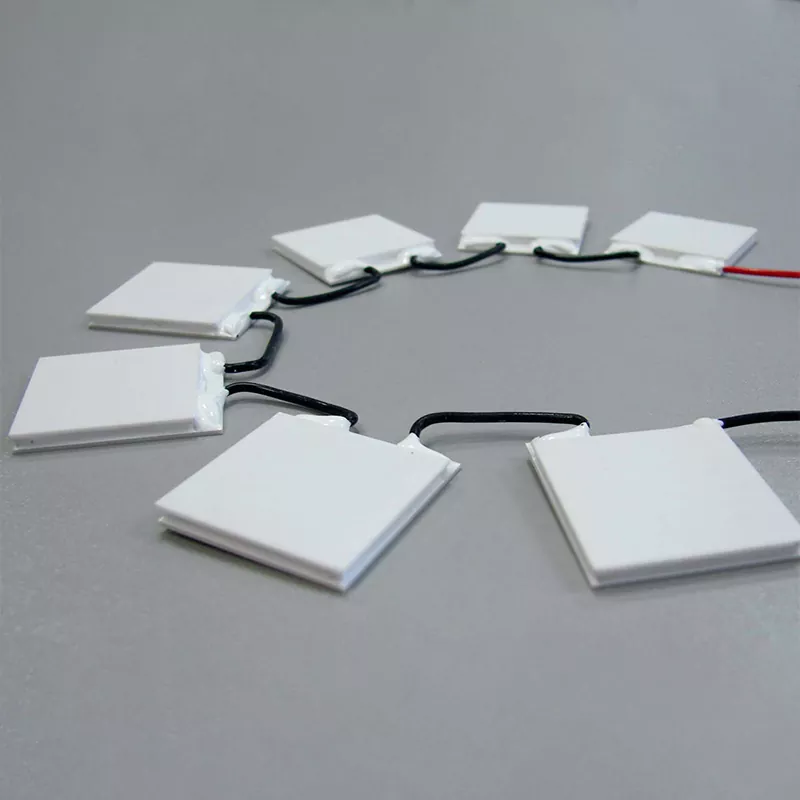

Nagy hűtési kapacitású TE hűtők ipari használatra

Az X-Meritan termoelektromos hűtőket (TEC) szállít, amelyeket ipari berendezések folyamatos hőszivattyúzására terveztek. Ezek a modulok a Peltier-effektus alapján működnek, és nem tartalmaznak kompresszorokat, hűtőközeget vagy mozgó alkatrészeket. Olyan helyeken használják, ahol a karbantartáshoz való hozzáférés korlátozott, a vibráció nem elfogadható, vagy pontos hőmérséklet-szabályozásra van szükség.

A nagy teljesítményű sorozat jelentős hőterhelésű rendszereket céloz meg. Tipikus példák közé tartoznak a lézerdióda-tömbök, a félvezető-feldolgozó berendezések és az állandó hőteljesítményt generáló analitikai műszerek.

Saját üzemünkben gyártunk nagy hűtési kapacitású TE hűtőket ipari alkalmazásokhoz. Ez magában foglalja a termoelektromos anyagok előkészítését, az öntvényfeldolgozást, a pellet kockázását, a modulok összeszerelését és a végső tesztelést. Ezen lépések vezérlése lehetővé teszi számunkra, hogy az anyagösszetételt, a pellet geometriáját és a forrasztás kiválasztását az adott működési feltételekhez igazítsuk.

Műszaki előírások

A szabványos modulok számos hűtési kapacitást lefednek. Az alábbi táblázat a gyakori paramétereket sorolja fel. Egyedi konfigurációk állnak rendelkezésre a különböző feszültségekhez, méretekhez és melegoldali hőmérsékleti követelményekhez.

A specifikációkat tételenként ellenőrzik egy termikus tesztállomás segítségével. Kérésre minden szállítmányhoz tesztjelentést is mellékelhetünk.

Fontos megjegyzés a Qmax-szal kapcsolatban: A Qmax-ot nulla hőmérséklet-különbséggel mérik a meleg és a hideg oldal között. Valós üzemben a hideg oldal mindig hidegebb, mint a meleg oldal, így a tényleges hőszivattyús teljesítmény kisebb. Például egy 200 W Qmax névleges modul csak akkor távolíthat el 80 W-ot, ha a ΔT 30 K. A kiválasztást a tényleges működési ponton kell alapul venni, nem csak a Qmax számon.

Felépítés és működési elv

A nagy hűtési kapacitású TE hűtők ipari alkalmazásokhoz egy szilárdtest-hőszivattyú. Az egyenáram a hőt a hideg oldalról a meleg oldalra mozgatja. A meleg oldalt hűtőbordához vagy hideglemezhez kell csatlakoztatni, hogy visszautasítsa a szivattyúzott hőt és az elektromos bemeneti teljesítményt. Ha a meleg oldalt nem hűtik hatékonyan, a hő visszaáramlik a hideg oldalra, és csökken a nettó hűtőteljesítmény.

1. Kerámia hordozók

A külső lemezek alumínium-oxidból vagy alumínium-nitridből készülnek. Hővezetés közben elektromos szigetelést biztosítanak. A felület síkságát szabályozzák, hogy biztosítsák a jó termikus érintkezést a hőforrással és a hűtőbordával. A kerámia felület és a rögzítési felület között termikus interfész anyag (TIM) használata javasolt.

2. Félvezető pellet és elektródák

Az N-típusú és P-típusú bizmuttellurid-pelleteket rézelektróda-nyomok kötik sorba. A pelletek száma és mérete határozza meg a modul feszültségét, áramát és hűtési kapacitását. A réznyomokon többrétegű bevonatot alkalmazunk, hogy megakadályozzuk az oxidációt a hosszú távú működés során.

3. Forró oldali hő elutasítása

A forró oldal hőmérséklete a TEC teljesítményét befolyásoló egyetlen legfontosabb tényező. A meleg oldali hőmérséklet minden 10°C-os növekedése jellemzően 5-10%-kal csökkenti a hűtőteljesítményt, és csökkenti az elérhető maximális ΔT értéket. Nagy kapacitású modulokhoz léghűtés, folyadékhűtés vagy hőcső-szerelvények javasoltak. A passzív hűtőbordák ritkán elegendőek 100 W teljes hőelnyelés felett.

4. Kerületi tömítés

A belső félvezető tömböt nedvességálló epoxi tömítés veszi körül. Ez a tömítés nem biztosít hermetikus tömítést, de megvédi a pelleteket és az elektródákat a kondenzációtól és a levegőben lebegő szennyeződésektől normál ipari környezetben. Magas páratartalom, mosás vagy kültéri körülmények esetén további tokozásra van szükség.

Gyártás és minőségellenőrzés

Az X-Meritan házon belül gyártja a TEC modulokat. A gyártási sorrend a következő:

Termoelektromos anyagú rúd előkészítése

Félvezető pelletek extrudálása és darabolása

Automatizált pellet elhelyezés és forrasztás

Kerámia hordozó fémezés

Végső összeszerelés és elektromos tesztelés

Minden egyes gyártási tételt megvizsgálnak a belső ellenállás, a hűtési kapacitás és a vizuális hibák szempontjából. A nyomon követhetőség érdekében vizsgálati jegyzőkönyveket vezetünk. 建议插入工厂实拍照片或产线流程图片

Vizsgálati módszerek

A tényleges vizsgálati szabványokat és az elfogadási kritériumokat a mennyiségi gyártás előtt egyeztetik az ügyféllel. Lépjen kapcsolatba velünk, hogy megbeszéljük konkrét igényeit.

Tanúsítványok és megfelelőség

A következő tanúsítványok és megfelelőségi nyilatkozatok jelenleg frissítés alatt állnak.

● ISO 9001:2015 – Minőségirányítási rendszer

● ISO 14001 – Környezetirányítási rendszer

● RoHS megfelelőség

● REACH megfelelés

● CE-jelölés (ha van)

● UL tanúsítás (ha van)

Az érvényes igazolások másolatát kérésre biztosítjuk. Kérjük, lépjen kapcsolatba velünk az aktuális állapot megerősítéséhez.

Testreszabási lehetőségek

A szabványos modulok számos ipari hűtési feladatot lefednek. Nagy volumenű vagy speciális projektekhez az alábbi területeken kínálunk egyedi tervezést:

● Egyedi lábnyom és magasság

● Magasabb hőmérsékletű forrasztás és aljzatok Th > 150°C-hoz

● Többlépcsős TEC modulok a mélyebb hőmérséklet-különbségekért

● Előre szerelt hűtőbordák vagy hideglemezek

● Beépített hőmérséklet-érzékelők (NTC vagy RTD)

● Speciális vezeték-konfigurációk vagy csatlakozók

Egy tipikus egyedi projekt ezt a folyamatot követi:

1. Az ügyfél megadja a termikus terhelést, a hideg oldali hőmérsékletet, a környezeti feltételeket és a helyszűket.

2. Mérnökeink szimulálják a szükséges modult, és megadják az ajánlott konfigurációt.

3. Mintákat készítünk az ügyfelek ellenőrzéséhez.

4. A jóváhagyást követően tömeggyártásba lépünk.

Miért választják a mérnökök az X-Meritan TEC modulokat?

Az általános előnyök felsorolása helyett itt vannak azok a speciális képességek, amelyek megkülönböztetik moduljainkat:

Házon belüli termoelektromos anyagfeldolgozás

Mi irányítjuk a folyamatot a nyers rúdtól a kész eszközig. Ez magában foglalja az anyagösszetételt, a pelletméretet és az adalékolási szintet. A legtöbb TEC beszállító előre elkészített pelleteket vagy ostyákat vásárol, és csak modulokat szerel össze. Mivel magát az anyagot kezeljük, beállíthatjuk a ZT értéket és optimalizálhatjuk az adott hőmérsékleti tartományokhoz.

Batch szintű teljesítményteszt

Minden gyártási tétel Qmax, ΔTmax és belső ellenállása szempontjából tesztelve van. A tesztjelentések az ügyfelek rendelkezésére állnak. Ezzel ellenőrizheti, hogy a modulok megfelelnek-e az előírásoknak, mielőtt integrálná őket a rendszerbe.

Egyedi tervezés minimális rendelési bírság nélkül

Sok szállítónak nagy minimális rendelésre van szüksége egyedi méretekhez vagy paraméterekhez. Rugalmas gyártási ütemezést tartunk fenn, így mérsékelt volumenű egyedi projektek kivitelezhetők. Igényével akkor is keressen minket, ha a várható éves mennyiség mindössze néhány száz darab.

Közvetlen kommunikáció a gyártó csapattal

Amikor kapcsolatba lép az X-Meritannal, olyan mérnökökkel beszél, akik hozzáférnek a gyártási adatokhoz és a teszteredményekhez. Ez csökkenti a kereskedő cégekre jellemző oda-vissza forgást, és lerövidíti a mintaértékelési ciklust.

Tipikus alkalmazások

A nagy hűtőteljesítményű TEC modulokat olyan környezetben használják, ahol az aktív folyadékhűtés nem praktikus, vagy ahol pontos hőmérsékletszabályozásra van szükség.

Ipari elektronika és távközlés

Lézerdiódák és fotodetektorok hűtése száloptikai rendszerekben

Kültéri távközlési szekrények hőkezelése

Hőmérséklet-stabilizálás teljesítményerősítőkhöz és RF modulokhoz

Félvezető és lézeres berendezések

Az ostyatokmányok és a folyamatkamrák hűtése

Hőszabályozás lézeres jelölő- és vágófejekhez

Hőmérséklet stabilizáló optikai padokhoz

Orvosi és analitikai műszerek

PCR hőciklusok és mintablokkok hűtése

Hőmérséklet-szabályozás a reagenstároló rekeszekhez

CCD és CMOS képérzékelők hűtése

Szállítás és speciális felszerelések

LiDAR érzékelők hűtése autonóm járművekben

Ülésszellőztető rendszerek

Hordozható hűtött konténerek

TEC kiválasztási útmutató

Nagy kapacitású TEC meghatározásához készítse elő a következő információkat, mielőtt kapcsolatba lép velünk:

Szükséges hűtési terhelés (wattban) a hideg oldalon. Ez az a hő, amelyet az alkatrész termel, amelyet le kell hűteni.

Cél hideg oldali hőmérséklet és tolerancia. Például 25°C ± 0,5°C.

Maximális meleg oldali hőmérséklet, amelyet elfogadhat a hűtőbordája és a környezeti feltételek alapján.

Környezeti hőmérséklet-tartomány, amelyben a rendszer működni fog.

Rendelkezésre álló hűtőborda-típus és hőellenállás. Kényszerlevegő, folyadékhűtés vagy hőcső.

Rendelkezésre álló egyenfeszültség és megengedett maximális áramfelvétel.

A telepítési hely korlátai: hosszúság, szélesség, magasság és rögzítési furatok mintája.

Termikus ciklus követelményei: naponta hány ciklus, hőmérséklet-ingadozás és várható élettartam.

Környezeti feltételek: páratartalom, por, vegyszerek expozíciója vagy kültéri használat.

Miután megadta ezeket az adatokat, tudunk ajánlani egy adott modult, vagy egyedi megoldást tervezni. Ezenkívül teljesítménygörbéket is biztosítunk, amelyek a hűtési kapacitást és a hőmérséklet-különbséget mutatják az ajánlott üzemi áramhoz.

Gyakran Ismételt Kérdések

K: Hogyan válasszam ki a megfelelő TEC-t az alkalmazásomhoz?

V: Ismernie kell az eltávolítandó hőterhelést (wattban), a hűtött tárgy maximális megengedett hőmérsékletét, a környezeti hőmérsékletet és a meleg oldalon elérhető hűtőborda teljesítményt. Adja meg ezeket az értékeket mérnökeinknek, és mi javasoljuk a modult és az üzemi áramot.

K: Mi a különbség a Qmax és a tényleges hűtőteljesítmény között?

V: A Qmax a maximális hőszivattyús teljesítmény, amikor a meleg és a hideg oldal közötti hőmérsékletkülönbség nulla. Valós üzemben mindig van hőmérsékletkülönbség. A tényleges hűtőteljesítmény a ΔT növekedésével csökken. Adatlapjaink különböző üzemi áramok teljesítménygörbéit tartalmazzák.

K: Meghibásodhat a TEC, ha a forró oldal túl melegszik?

V: Igen. A meleg oldal maximális hőmérséklete minden modulhoz meg van adva. Ennek a hőmérsékletnek a túllépése ronthatja a forrasztási kötéseket és csökkentheti a modul élettartamát. A meleg oldali hűtőbordát mindig úgy tervezze meg, hogy a Th a névleges határértéken belül maradjon a legrosszabb környezeti feltételek mellett is.

K: Mennyi ideig működnek a TEC modulok?

V: A TEC moduloknak nincs mozgó alkatrésze, így a mechanikai kopás nem számít. A hőciklus azonban feszültséget okoz a forrasztási kötéseknél, és végül megnövekedett belső ellenálláshoz vezethet. A kiválasztott nagy kapacitású terveket termikus ciklusos tesztekkel értékelték. A ciklus tényleges élettartama a hőmérséklet-tartománytól, az áramerősségtől, a rámpa sebességétől, a szerelési feszültségtől és az üzemi páratartalomtól függ. A minősített projektekhez tesztadatokat lehet szolgáltatni.

K: Biztosítanak tesztadatokat vagy megbízhatósági jelentéseket?

V: Igen. Minden egyes gyártási tételhez összefoglalót tudunk adni a tesztelt paraméterekről. Nagyobb rendelések esetén további megbízhatósági vizsgálatokat végezhetünk, mint például a termikus ciklus, a magas hőmérsékletű tárolás és a páratartalom expozíciója az egyeztetett protokollok szerint.

K: Az epoxi tömítés vízálló?

V: Nem. A szabványos epoxi tömítés nedvességálló, de nem hermetikus. Magas páratartalmú, kondenzációs vagy közvetlen vízzel érintkező alkalmazásokhoz további tokozásra vagy egyedi házra van szükség.

Kapcsolatfelvétel és mérnöki támogatás

Ajánlás vagy minta kéréséhez adja meg a következő adatokat:

● Eltávolítandó hőterhelés (W)

● Szükséges hideg oldali hőmérséklet vagy hőmérséklet-különbség

● Környezeti hőmérséklet tartomány

● Rendelkezésre álló hely a TEC-nek és a hűtőbordának

● Tápfeszültség elérhető

● Várható éves mennyiség

Mérnöki csapatunk egy munkanapon belül válaszol. A mennyiségi megrendelések előtti értékeléshez mintákat biztosítunk.
