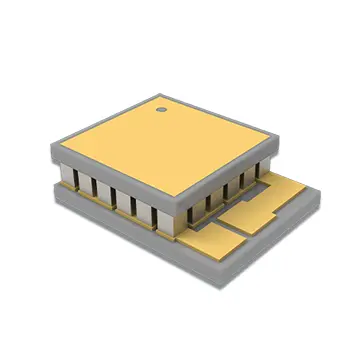

Mikro termoelektromos hűtők detektorokhoz

Az X-meritan Micro Thermoelectric Coolers for Detectors alapvető hőkezelési összetevői, amelyeket nagy pontosságú érzékelőberendezésekhez terveztek. A szabadalmaztatott extrudált termoelektromos anyagok felhasználásával készültek, és kiküszöbölve a hagyományos hűtőrendszerekben előforduló mechanikai szerkezeteket, stabil, mélyhűtési környezetet biztosítanak a különféle precíziós érzékelőrendszerekhez.

A szűk helyeken és magas hőmérsékletű környezetben is működő hűtők hatékonyan megoldják az olyan iparági kihívásokat, mint a termikus zaj interferencia, az elégtelen képi pontosság és az alacsony érzékenység. Széles körben használják olyan területeken, mint az optoelektronikus érzékelés, az infravörös érzékelés, a LiDAR és a tudományos precíziós műszerek, amelyek a csúcsminőségű precíziós érzékelőberendezések alapvető hőmérséklet-szabályozó komponenseiként szolgálnak.

Alapvető működési elv

Ezeket a mikro termoelektromos hűtőket a detektorokhoz a klasszikus Peltier termoelektromos effektus alapján fejlesztették ki, szilárdtest félvezető hőcserélő elveket alkalmazva a hőmérséklet szabályozása érdekében hűtőközeg nélkül.

A készülék magja két különböző félvezető anyagból készült hőelem karokból áll; amikor az áram átfolyik a csomóponton, reverzibilis hőátadás történik, ami az egyik végén hűtést (hőelnyelést), a másik végén pedig felmelegedést (hőleadást) eredményez.

Az áram irányának és nagyságának precíz szabályozásával a készülék rugalmasan tud váltani a hűtési és fűtési módok között, így biztosítva a pontos és állandó hőmérsékletszabályozást. Az eljárás nem igényel hűtőközeget, mechanikus mozgó alkatrészeket vagy vibráció által kiváltott kopást, így ideális alacsony interferencia hőmérséklet-szabályozási megoldás a precíziós érzékelő berendezésekhez.

Főbb termékjellemzők

1. Ultra-miniatürizálás

Kifejezetten a szűkös helyigényű alkalmazásokhoz, például optoelektronikai eszközökhöz, LiDAR-hoz és mikrodetektorokhoz optimalizált hűtők szabadalmaztatott chipmodul-technológiát alkalmaznak, és minimális vastagságuk mindössze 0,2 mm.

A termoelektromos alkatrészek szerkezeti elrendezésének optimalizálásával a készülékek rendkívül kis helyigény mellett nagy hatásfokú hőszivattyúzási képességet biztosítanak. Ez támogatja a rendkívül integrált berendezésterveket, és tökéletesen megfelel a mikroprecíziós eszközök telepítési követelményeinek.

2. Mélyhűtés és zajcsökkentés

Képesek mélyhűtést elérni a magérzékelő anyagoknál – mint például a Mercury Cadmium Telluride (MCT) –, ezek a hűtők hatékonyan elnyomják a termikus zajt működés közben, és minimalizálják a jelveszteséget. A stabil kriogén környezet kihasználásával a rendszer jelentősen javítja a detektor képfelbontását és a jel-zaj arányt, miközben felgyorsítja a válaszsebességet, ezáltal átfogóan optimalizálja az érzékelőberendezések alapvető teljesítményét.

3. Szilárdtest-precíziós hőmérséklet-szabályozás

Rendkívül nagy pontosságú állandó hőmérséklet-szabályozást (±0,1°C) ér el, biztosítva, hogy a hőmérséklet-érzékeny berendezések, a kompakt termosztatikus műszerek és a precíziós érzékelő modulok hosszú távon az optimális működési hőmérsékleti tartományon belül maradjanak.

Szilárdtest hőcserélő kialakítást használ, amely nem igényel hűtőközeget, és kiküszöböli a mechanikai kopást és a vibrációs zavarokat, megfelelve a nagy pontosság és stabilitás szigorú követelményeinek.

4. Szabadalmaztatott anyagok

Teljes körű házon belüli gyártásmenedzsmenttel rendelkezik – a nyersanyagszintézistől a végtermék-feldolgozásig minden lépést vezérelve – az egyenletes teljesítmény és a hosszú élettartam biztosítása érdekében minden tételnél.

Alapvető alkalmazási forgatókönyvek

1. Csúcsminőségű észlelési és képalkotási optimalizálás

Mélyhűtést biztosít különféle infravörös és nagyfelbontású képérzékelők számára, hatékonyan javítva a felbontást és a jel-zaj arányt; alkalmas nagy teljesítményű alkalmazásokhoz, például ipari képalkotáshoz, biztonsági felügyelethez és precíziós érzékeléshez.

2. Precíziós berendezések hőmérséklet-szabályozása

Alkalmas kriogén mérőeszközökhöz, kompakt precíziós termosztatikus műszerekhez és laboratóriumi vizsgálóberendezésekhez; állandó üzemi hőmérsékletet tart fenn a hőmérséklet-ingadozások okozta mérési hibák kiküszöbölése érdekében, biztosítva az adatok pontosságát és stabilitását.

3. Hőkezelés zárt térben

A Micro Thermoelectric Coolers for Detectors kifejezetten optoelektronikus érzékeléshez, LiDAR-hoz és miniatűr beágyazott érzékelőrendszerekhez készült. Ultrakompakt méretük hatékony hőcserét tesz lehetővé, megoldva a hőelvezetéssel és a hőmérséklet-szabályozással kapcsolatos iparági kihívásokat a miniatűr precíziós berendezésekben, így ideálisak nagy sűrűségű integrált rendszerekhez.

4. Középhullámú infravörös (MWIR) spektroszkópia

Pontosan lehűti az érzékelő anyagokat (mint például a Mercury Cadmium Telluride/MCT), hogy jelentősen megnövelje az észlelési érzékenységet és a válaszsebességet; megbízhatóan támogatja a tudományos kutatást és az ipari alkalmazásokat, beleértve az MWIR spektroszkópiát és a precíziós ellenőrzést.

5. Sokoldalú többmezős kompatibilitás

Az észlelőberendezéseken túl ezek a megoldások megfelelnek a különféle alkalmazások hőmérséklet-szabályozási igényeinek – ideértve a precíziós fogyasztói elektronikai alkatrészeket, a tudományos kutatási eszközöket és az orvosbiológiai vizsgálóberendezéseket –, ami kivételes sokoldalúságot és alkalmazkodóképességet mutat.

Az X-meritanról

1. Teljesen autonóm és irányítható ellátási lánc

A teljes termoelektromos hűtési ellátási lánccal rendelkező néhány hazai gyártó egyikeként az X-meritan házon belül bonyolítja le a teljes gyártási folyamatot – beleértve a termoelektromos anyagszintézist, a chipfeldolgozást, az eszközcsomagolást és az egyedi megoldások fejlesztését –, biztosítva a pontosságot és a minőségellenőrzést a forrástól kezdve.

2. Érett testreszabási lehetőségek

Az X-meritan a nem szabványos méretekhez, teljesítményparaméterekhez és speciális bevonatokhoz kínál testreszabást az ügyfél berendezési rajzai vagy mintái alapján, kielégítve a különféle detektormodellek speciális integrációs igényeit.

Professzionális szolgáltatásokat nyújtunk a hőellenállás-illesztéshez és a rendszerszintű komponens kiválasztásához is, segítve az ügyfeleket termékfejlesztési ciklusaik lerövidítésében.

3. Kiváló alkalmazkodóképesség a működési feltételekhez

A szerkezeti kialakításokat magas hőmérsékletű ipari környezetekhez és összetett kültéri körülményekhez optimalizálták. Termékeink nagy mechanikai szilárdsággal és erős interferenciaállósággal rendelkeznek, hosszú távú, stabil működést biztosítanak zord környezetben, miközben kielégítik a polgári, ipari és tudományos kutatási alkalmazások igényeit.

4. Globális minőség- és szolgáltatásbiztosítás

Az X-meritan termékek megfelelnek a nemzetközi minőségi szabványoknak, és olyan piacokra exportálják őket, mint Európa, Észak-Amerika és Délkelet-Ázsia; ügyfélkörünkben a Fortune 500-as cégek és a nemzeti kulcslaboratóriumok szerepelnek. Professzionális angolul beszélő műszaki csapat támogat minket, biztosítva a zökkenőmentes technikai kommunikációt és az átfogó értékesítés utáni támogatást.

Tanúsítványok és megfelelőség

X-meritan’s manufacturing facility is certified under ISO 9001:2015 and IATF 16949 (applicable for automotive-grade detectors). All micro-TEC products comply with RoHS and REACH environmental regulations. Thermal performance and reliability can be verified against MIL-STD-883 test standards upon request.

GYIK

1. Mennyi a mikro termoelektromos hűtő élettartama és karbantartási igénye?

Ez a hűtősorozat nem tartalmaz mozgó mechanikus alkatrészeket – például fogaskerekeket vagy csapágyakat –, és mentes a kopástól, ami rendkívül hosszú élettartamot eredményez, és nem igényel bonyolult rutin karbantartást. A felhasználóknak egyszerűen szigorúan be kell tartaniuk az eszköz paraméter-szabványait, és el kell kerülniük a maximális üzemi áram (Imax) túllépését, hogy hatékonyan megelőzzék az olyan problémákat, mint az eszköz kiégése vagy a teljesítmény romlása, ezáltal biztosítva a hosszú távú, stabil működést.

2. Hogyan válasszam ki a megfelelő mikro termoelektromos hűtőt egy adott detektorhoz?

A kiválasztás elsősorban három kulcsparaméteren alapul: először a maximális hűtőteljesítmény (Qcmax) – a hűtési kapacitás határa, amikor a meleg és a hideg oldal közötti hőmérsékletkülönbség 0°C, ami meghatározza a készülék hűtési határát; második, a megengedett legnagyobb üzemi áram (Imax) – amelynek meg kell egyeznie az áramellátó rendszer paramétereivel a túlterhelés elkerülése érdekében; és harmadszor, a fizikai méretek – amelyeknek szigorúan meg kell felelniük a berendezés telepítési helyének korlátainak. A precíz kiválasztás érdekében megadhatja berendezése működési feltételeit és beépítési paramétereit, mi pedig ingyenes, professzionális kiválasztási megoldást kínálunk.

3. Kínál testreszabási és mintavételi szolgáltatásokat a mikro termoelektromos detektorokhoz?

Támogatjuk az átfogó, nem szabványos testreszabást, lehetővé téve a vevő rajzai vagy mintái alapján meghatározott méretű, teljesítmény-besorolású és bevonatú micro-TEC eszközök gyártását. Mintavizsgálati szolgáltatásokat nyújtunk a tömeggyártás előtt; A mennyiségi gyártás csak azután kezdődik, hogy az ügyfél megerősíti, hogy a minta megfelel a teljesítmény-előírásoknak, biztosítva a termék kompatibilitását és minőségét a folyamat során.

4. Milyen termékszállítási és értékesítés utáni jótállási irányelvei vannak?

Saját nagyméretű gyártó létesítményeinket kihasználva stabil és ellenőrizhető szállítási ütemezést biztosítunk. A gyár elhagyása előtt minden termék többszörös tesztelésen esik át a pontosság, a stabilitás és a környezeti tartósság szempontjából, szigorúan betartva az ISO minőségbiztosítási rendszer szabványait. Nem felhasználó által okozott minőségi problémák esetén garanciális kompenzációt és műszaki javítást biztosítunk, valamint a teljes életciklusra kiterjedő műszaki támogatást.

5: Mi a testreszabási átfutási idő és a MOQ?

Nem szabványos méretek vagy bevonatok esetén 2 munkanapon belül ingyenes műszaki értékelést biztosítunk. A mintagyártás általában 10–15 munkanapot vesz igénybe; a tömeggyártás (MOQ = 100 db) a minta jóváhagyása után 20-25 munkanapot vesz igénybe. 500 db feletti megrendelés esetén elengedjük az NRE (Non-Recurring Engineering) díjakat.
