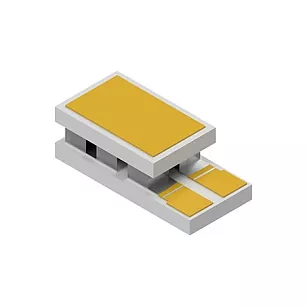

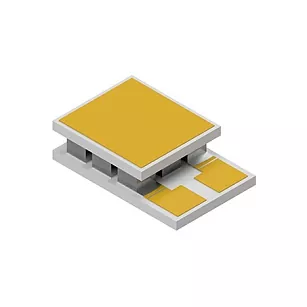

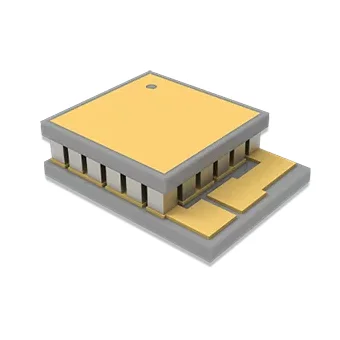

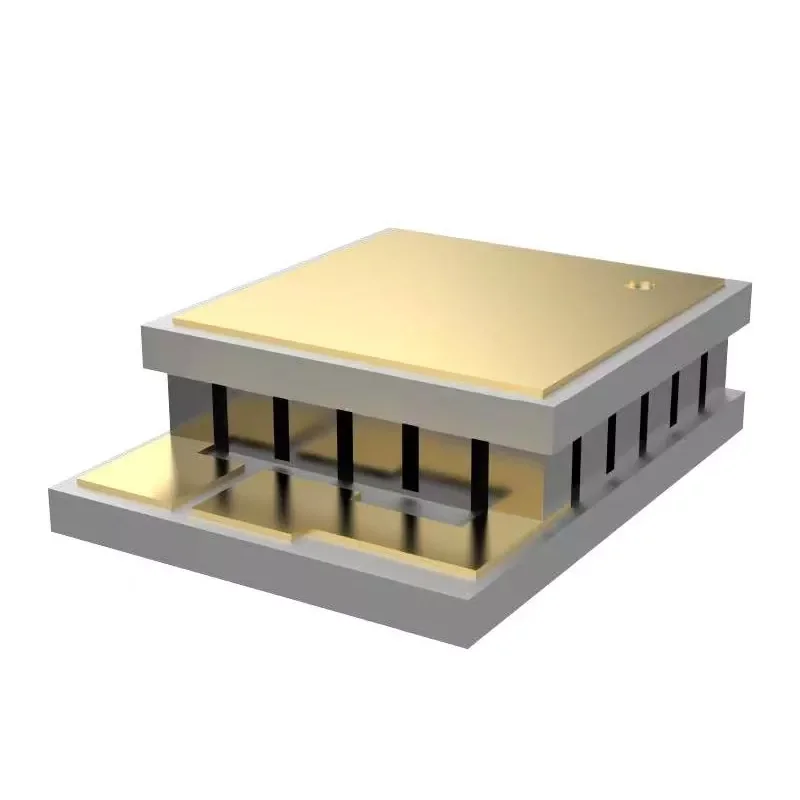

Mikro termoelektromos hűtők optoelektronikához

Az X-Meritan magában foglalja a termoelektromos anyagok fejlesztésében, a termoelektromos hűtő (TEC) alkatrészgyártásában és a termikus megoldások tervezésében. Ezek az optoelektronikai eszközökhöz készült mikro termoelektromos hűtők a Peltier-effektust használják az aktív hűtéshez vagy fűtéshez, így nincs szükség kompresszorokra, hűtőközegekre vagy mozgó mechanikai alkatrészekre. Alkalmasak hőmérséklet-érzékeny alkatrészekhez, például lézerdiódákhoz, optikai kommunikációs eszközökhöz, fotodetektorokhoz, lidar modulokhoz és más kompakt optoelektronikai alkatrészekhez.

Jellemzők:

●  Miniatürizált kialakítás, szűk helyben használható optoelektronikai és precíziós elektronikai csomagoláshoz.

●  Támogatja a pontos hőmérséklet-szabályozást, segít csökkenteni a hőmérséklet-eltolódásnak az eszköz teljesítményére gyakorolt ​​hatását.

●  Szilárdtest hűtőszerkezet, nincs mozgó alkatrész, ami stabil és megbízható, hosszú távú működést biztosít.

●  Magas hőmérsékletű képesség: Megfelelő olyan alkalmazásokhoz, amelyek stabil hőmérséklet-szabályozást igényelnek magas környezeti hőmérséklet mellett.

●  Nincs rezgés vagy mechanikai zaj: A szilárdtest szerkezet alkalmas precíziós optikai rendszerekhez és érzékeny mérőberendezésekhez.

● RoHS-kompatibilis, amely megkönnyíti az alkalmazást a globális piaci projektekben.

Alkalmazási forgatókönyvek:

●  Hőmérséklet-szabályozás optikai kommunikációs eszközökhöz, különösen perifériás hőmérséklet-szabályozás lézerdiódákhoz, DFB-ekhez, EML-ekhez és TOSA/ROSA-hoz.

●  A LiDAR adók és vevők hőmérsékletének stabilizálása.

●  Fényforrások és érzékelőegységek orvosi vizsgálóberendezésekben.

●  Precíziós optikai tesztpadok és laboratóriumi kalibrációs platformok.

●  Kis méretet, alacsony rezgést és gyors reagálást igénylő csomagolóalkalmazások.

Specifikációk és testreszabás

Kiválasztási kritériumok

Az optoelektronikai mikro termoelektromos hűtők kiválasztásakor vegye figyelembe a következő paramétereket:

Méretek: Az eszköz alapja és a rögzítőkamra alapján személyre szabott

Vastagság: egyensúlyban kell lennie a hőellenállással, a szorítóerővel és az összeszerelési térrel

Maximális üzemi áram: Meg kell egyeznie a hajtás tápellátásával és a hőmérséklet-szabályozási stratégiával

Maximális hőmérséklet-különbség (Delta Tmax): A forró végén lévő hűtőborda körülményeitől függ

Hőszivattyú kapacitása (Qmax): Meghatározza, hogy mennyi hőt lehet eltávolítani

Ellenállás és feszültség: Befolyásolja a hajtás veszteségeit és a vezérlés pontosságát

A testreszabás során megerősítjük:

Hőforrás méretei: Lézerchip, TO-csomag, mikroszenzor vagy integrált optoelektronikai modul.

Interfész anyagok: Nikkelezés, forrasztási kompatibilitás vagy speciális fémezési követelmények.

Működési hőmérséklet-tartomány: szobahőmérséklet-stabilizálás, alacsony hőmérsékletű működés vagy magas hőmérséklet-kompenzáció.

Szerkezeti követelmények: Ultravékony felépítés, nagyobb hőszivattyúsűrűség vagy egyéb helykorlátozás.

Műszaki előírások

Miért válassza az X-Meritant?

Miniatűr TEC-kialakítás: 1,5 × 1,1 mm-es mikro-TEC-k, minimális vastagságuk 0,65 mm.

Nagy hőszivattyúsűrűség: Akár körülbelül 43 W/cm², alkalmas kompakt, nagy hőáramú alkalmazásokhoz.

Termoelektromos anyagok szakértelem: A házon belüli termoelektromos anyagfejlesztés támogatja az optimalizált TEC teljesítményt és az alkalmazás-specifikus terveket.

Egyedi TEC megoldások: Testreszabott méretek, elektromos jellemzők, anyagkonfiguráció, fémezés és csatlakozási szerkezetek az alkalmazási követelmények alapján.

A prototípustól a gyártásig: Támogatás a termikus tervezéstől és prototípus fejlesztéstől a tesztelésig és a mennyiségi gyártásig.

Gyakran Ismételt Kérdések

Miért alkalmasabb ez a termék optoelektronikai eszközökhöz, mint a hagyományos hűtőbordák?

A szabványos hűtőbordák csak passzív hűtést biztosítanak, így a készülék hőmérséklete a környezeti hőmérséklet változásával ingadozik. A mikro termoelektromos hűtők viszont aktívan szabályozzák a hőmérsékletet, visszahozva az üzemi hőmérsékletet a céltartományba, így ideálisak a hőmérséklet-eltolódásra érzékeny optoelektronikai rendszerekhez.

Mit kell előnyben részesíteni a lézerdióda projekteknél?

A hangsúlyt nem kizárólag magára a hűtőlemezre kell helyezni, hanem a teljes hőpályára: a hőforrás érintkezésére, az interfész anyagokra, a hűtőborda kialakítására és arra, hogy a meghajtóáram megfelelően illeszkedik-e.

Az X-Meritan testreszabhatja a termoelektromos hűtő (TEC) méretét?

Igen. Az X-Meritan ki tudja értékelni az egyedi méreteket és konfigurációkat mérnöki rajzok, minták vagy alkalmazási specifikációk alapján. A testreszabás magában foglalja a méreteket, az elektromos jellemzőket, a P/N anyagkonfigurációt, a csatlakozási szerkezetet és az interfész követelményeket.
