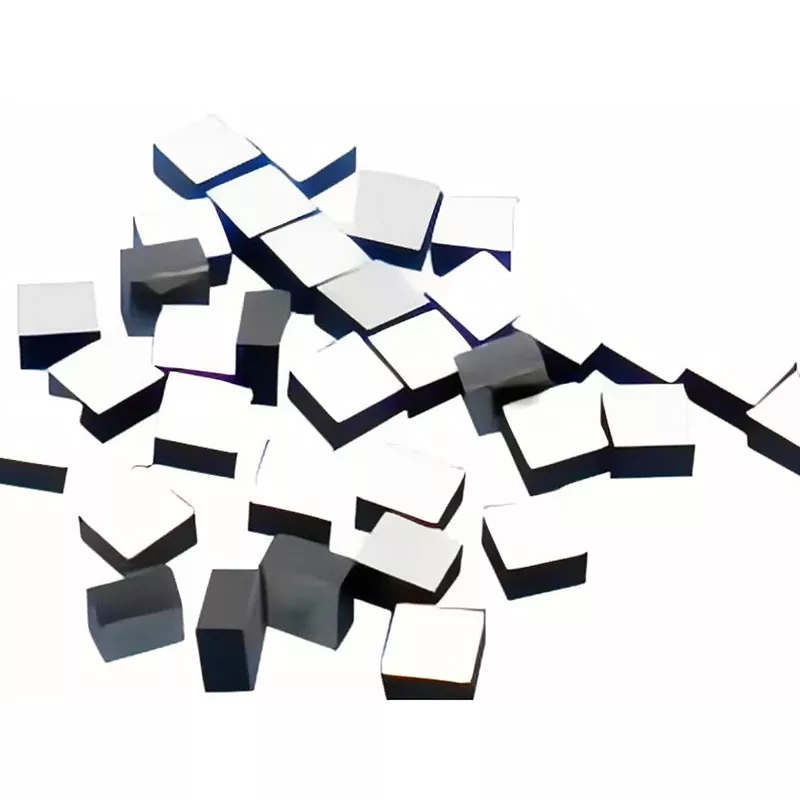

NTC termisztor akkumulátorcsomaghoz

Az X-meritan NTC Thermistor for Battery Pack egy rendkívül érzékeny, autóipari hőmérsékletmérő érzékelő, amelyet kifejezetten lítium-ion akkumulátormodulokhoz, energiatároló rendszerekhez (ESS) és ipari akkumulátor-menedzsment architektúrákhoz (BMS) terveztek. Ez a kompakt termisztor, amelyet úgy terveztek, hogy megakadályozza a hőkitörést és optimalizálja az akkumulátor töltési hatékonyságát, gyors, pontos hőmérséklet-visszajelzést ad közvetlenül a cellák és a modulok felületéről.

Termékjellemzők

Magas hőmérséklet érzékenység

Az NTC Thermistor for Battery Pack az érzékelőanyag negatív hőmérsékleti együtthatóján keresztül érzékeli a hőmérsékleti változásokat. A hőmérséklet emelkedésével az elektromos ellenállás csökken, így a csatlakoztatott felügyeleti áramkör azonosítani tudja az akkumulátor hőmérsékletének változásait.

Több ellenállás és B-érték opció

A különböző akkumulátor-kezelő rendszerek eltérő ellenállás-hőmérséklet görbéket használnak. Az X-Meritan olyan általánosan használt R25 értékeket biztosít, mint a 10KΩ, 47KΩ és 100KΩ, valamint B-értékeket, köztük 3435K, 3950K és 4100K. Egyedi ellenállás és B-érték specifikációk szállíthatók a kívánt R-T görbe szerint.

Kompakt érzékelő szerkezet

Az érzékelő elem olyan konfigurációkba csomagolható, amelyek alkalmasak akkumulátorcellákra és modulokra vagy azok közelébe történő felszerelésre. A kompakt méretek segítségével a hőmérséklet-érzékelő a felügyelt hőforrás közelében helyezhető el anélkül, hogy jelentős helyet foglalna el az akkumulátoregységen belül.

Rugalmas mechanikai konfiguráció

A vezeték hossza, a ház konfigurációja, a csatlakozó elrendezése és egyéb mechanikai jellemzők testreszabhatók a különböző akkumulátorcsomag-szerkezetekhez. Ez lehetővé teszi, hogy az érzékelő szerelvény illeszkedjen a rendelkezésre álló beépítési pozícióhoz és az elektromos interfészhez.

Széles üzemi hőmérséklet tartomány

A megadott -40°C és +125°C közötti üzemi hőmérséklet-tartomány az akkumulátor működési feltételeinek széles skáláját fedi le. A kiválasztott csomagot és az érzékelő konfigurációt meg kell felelni az alkalmazás tényleges hőmérsékleti expozíciójának.

Elektromos szigetelés

A vezeték és a ház közötti szigetelési ellenállás nagyobb, mint 100 MΩ. Ez elektromos szigetelést biztosít az érzékelő áramkör és a környező mechanikai szerkezet között, ha az érzékelő megfelelően van felszerelve.

Termékparaméterek

Telepítési lehetőségek

Az érzékelő beépítési módja befolyásolja, hogy az érzékelő elem milyen gyorsan és pontosan reagál az akkumulátor hőmérsékletének változásaira.

A cellaszintű monitorozáshoz az akkumulátorcsomaghoz készült NTC termisztor közvetlenül a cella felületéhez helyezhető, hogy a megfigyelt cella közelében mérje a hőmérsékletet. Modulszintű felügyelethez a modulszerkezeten belül egy reprezentatív helyre elhelyezhető.

A telepítési szempontok a következők:

1.Érintkezés az érzékelő elem és a megfigyelt felület között

2. Az érzékelő helyzete a hőt termelő cellákhoz képest

3. Ólomvezetés és feszültségmentesítés

4. Elektromos szigetelés

5. Elérhető telepítési távolság

6. Csatlakozó tájolása

7. Ház méretei

8.Rögzítési vagy ragasztási módszer

NTC Selection akkumulátoregységekhez

A megfelelő NTC-termisztor akkumulátorcsomaghoz való kiválasztásához össze kell hangolni annak elektromos jellemzőit a BMS hőmérsékletmérő áramkörével, mechanikai jellemzőit pedig az akkumulátorcsomaggal.

R25 Ellenállás

A névleges ellenállásnak 25°C-on meg kell egyeznie a BMS vagy a töltőáramkör által elvárt ellenállás-tartománnyal. Az általános értékek közé tartozik a 10KΩ, 47KΩ és 100KΩ.

B-érték

A B-érték határozza meg, hogyan változik a termisztor ellenállása a hőmérséklet változásával. A kiválasztott B-értéknek meg kell felelnie a hőmérséklet-mérési algoritmus által megkövetelt R-T görbének.

Ellenállás és B-érték tolerancia

A tűrés befolyásolja a termisztor tényleges jellemzői és a névleges R-T görbe közötti különbséget. Szigorúbb tűréshatárok jöhetnek számításba, ha az alkalmazás konzisztensebb hőmérsékletmérést igényel az érzékelők között.

Üzemi hőmérséklet

Az érzékelő névleges hőmérséklet-tartományának le kell fednie a beépítési helyén várható minimális és maximális hőmérsékletet.

Thermal Response

A termikus időállandó azt jelzi, hogy az érzékelő milyen gyorsan reagál a környezeti hőmérséklet változására. A gyors hőváltozással járó alkalmazásoknál a reakcióidő értékelésekor figyelembe kell venni az érzékelő tömegét, a rögzítési módot, az érintkezési feltételeket és a légáramlást.

Mechanikai konfiguráció

A vezeték hosszát, a ház méretét, a csatlakozó típusát és a rögzítési módot a rendelkezésre álló akkumulátor-területnek és a BMS vezetékszerkezetének megfelelően kell megadni.

Testreszabási lehetőségek

Az X-Meritan az akkumulátorrendszer elektromos és mechanikai követelményeinek megfelelően konfigurálhatja az NTC termisztort az akkumulátoregységhez.

A választható testreszabási területek a következők: R25 ellenállás, B-érték, Ellenállás-tűrés, B-érték tolerancia, Vezeték-vezeték hossza, Vezetékspecifikáció, Ház szerkezete, Érzékelő méretei, Csatlakozó konfiguráció, Rögzítési mód és Csomagolási követelmények.

Az egyedi fejlesztéshez az akkumulátor gyártója megadhatja a szükséges hőmérsékleti tartományt, a BMS bemeneti specifikációt, az R-T görbét, a telepítési helyet, a rendelkezésre álló helyet, a kábeligényeket és a csatlakozó konfigurációt.

Miért válassza az X-Meritant?

Teljes termikus összetevő-illesztés

Az X-Meritan TEC-modulokat, hőmérséklet-szabályozókat, termisztorokat és kapcsolódó termikus alkatrészeket kínál, segítve az ügyfeleket a különböző hőmérséklet-szabályozási követelményeknek megfelelő kompatibilis termékek kiválasztásában.

Testreszabott termékkonfiguráció

Támogatjuk az elektromos paraméterek, méretek, csomagolási struktúrák és csatlakozási módok testreszabását, hogy megfeleljenek a különböző berendezések kialakításának és beépítési feltételeinek.

Stabil termékkonzisztencia

Az ellenőrzött gyártási és teljesítménytesztek révén az X-Meritan megőrzi a következetességet olyan kulcsfontosságú paraméterekben, mint az elektromos teljesítmény, a hőreakció és az érzékelési pontosság.

Technikai támogatás az integrációhoz

Mérnöki csapatunk segítséget nyújt az alkatrészek kiválasztásában, a paraméterek egyeztetésében és a rendszerintegrációban, hogy csökkentse a fejlesztési nehézségeket a terméktervezés során.

Rugalmas támogatás a prototípustól a gyártásig

Az X-Meritan támogatja a mintatesztelést, a testreszabott fejlesztést és a mennyiségi gyártást, hogy megfeleljen a projekt különböző szakaszainak és az ellátási követelményeknek.

GYIK

Mit csinál az akkumulátorcsomaghoz készült NTC termisztor az akkumulátorcsomagban?

Az akkumulátor hőmérsékletét úgy méri, hogy a hőmérsékletváltozásokat ellenállásváltozásokká alakítja. A BMS vagy a töltőáramkör leolvassa ezt az ellenállást, és hőmérsékleti értékké alakítja át.

Milyen R25 ellenállást kell választani?

Az R25 értéknek meg kell egyeznie a BMS vagy a töltő ellenállás bemeneti tartományával és hőmérséklet-konverziós görbéjével. Az általános specifikációk közé tartozik a 10KΩ, 47KΩ és 100KΩ.

Mit jelent a B-érték?

A B-érték a termisztor ellenállása és a hőmérséklet közötti kapcsolatot írja le. Ez egy fontos paraméter a mért ellenállás hőmérsékletgé alakításához.

Testreszabható a termisztor egy adott akkumulátorcsomaghoz?

Igen. Az X-Meritan testreszabhatja az ellenállást, a B-értéket, a tűréshatárt, a vezeték hosszát, a házat, a csatlakozót és más mechanikai konfigurációkat az akkumulátor kialakításának megfelelően.

Használhat egy akkumulátorcsomag több termisztort?

Igen. Több termisztor helyezhető el különböző cellákhoz vagy modulokhoz, ha az akkumulátor-architektúra több helyen hőmérséklet-felügyeletet igényel. A darabszámot és az elhelyezést a BMS és a termikus tervezés határozza meg.

Mi az üzemi hőmérséklet tartomány?

A megadott üzemi hőmérséklet tartomány -40°C és +125°C között van. A tényleges megengedhető hőmérsékletet is ki kell értékelni a kiválasztott csomag és telepítési konfiguráció szerint.
