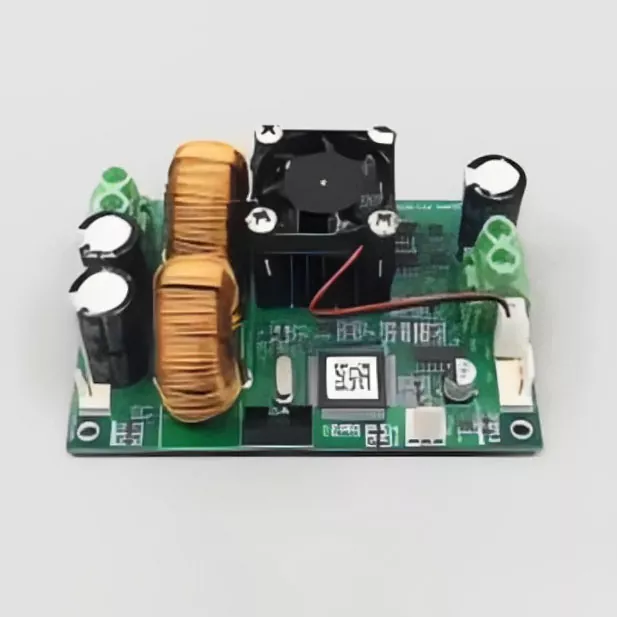

TCB-NE-AH hőmérséklet-szabályozó nagy pontossággal és nagy teljesítménnyel

Az X-Meritan gyártja a speciális, nagy pontosságú és nagy teljesítményű TCB-NE-AH hőmérséklet-szabályozót, hogy kiküszöbölje a korábbi analóg hőmérsékleti műszerekben rejlő sodródást és teljesítmény szűk keresztmetszeteket. A teljesen digitális jelarchitektúrán működő, nagy teljesítményű egycsatornás vezérlő közvetlenül nagy kapacitású TEC-modulokat és fűtési rendszereket hajt meg, elnyomva a zajt és a vonalcsillapítást a nagyáramú beállításokban. A 24 bites mintavételi felbontás és a belső hőeltolódás-kezelés kombinálásával szigorú stabilitást tart fenn a hosszú távú ipari ciklusok során.

Műszaki paraméterek

Kulcsfontosságú mérnöki képességek

1. Kilowatt-skálájú egycsatornás kimenet

Közvetlenül meghajtja a nagy teljesítményű hőterhelést, kiküszöbölve a többcsatornás illesztőprogram-tömböknél gyakori többkártyás jelgyengülést és illesztési problémákat.

2. Potenciométer nélküli digitális architektúra

A mechanikus potenciométereket digitális jelfeldolgozásra cseréli, hogy kiküszöbölje az alkatrészek öregedését, a rezgésérzékenységet és a hosszú távú kalibrálási eltolódást.

3. Nagy felbontású adatgyűjtés

Integrál egy 24 bites ADC-t és az alacsony sodródású Pt100 előlapot, és rögzíti a hőmérséklet-eltolódásokat a felbontásig.

4,50+ szegmensben programozható profilok

Támogatja az összetett, többlépcsős hőprofilokat, lehetővé téve a fűtési sebesség, az áztatási idők, a hűtési rámpák és a folyadékkeringető hurkok pontos szabályozását.

5.Adaptív PID önhangolás

A dinamikus önbeállító algoritmusok automatikusan kiszámítják a hőtehetetlenséget és valós időben módosítják a kimeneti paramétereket, hogy megakadályozzák a túllövést változó terhelési feltételek mellett.

6. Ipari hőtervezés

Nagy pontosságú és nagy teljesítményű TCB-NE-AH hőmérséklet-szabályozó belső légáramlási útvonalakkal és hőszigeteléssel, hogy a vezérlő elektronikát megóvja a belső hőfelhalmozódástól a maximális teljesítmény mellett.

Miért partner az X-Meritannal?

Full-stack házon belüli gyártás: Teljes ellenőrzés a hardvergyártás, az SMT-összeszerelés és a többlépcsős beégési tesztelés felett az ISO9001 szabványok szerint.

Rendszerszintű hőtechnika: A vezérlőt a TEC modulok és a folyadékhűtő lemezek mellett optimalizáljuk, hogy biztosítsuk a rendszer teljes stabilitását.

Gyors hardver- és firmware-testreszabás: Egyedi I/O-konfigurációk, kommunikációs protokollok és formai tényezők az OEM-háztartási követelményekhez szabva.

Elsődleges alkalmazási területek

Félvezető és komponens beégés
Stabil, nagy teljesítményű meghajtó jeleket szolgáltat a teljesítmény-félvezetők, mikroprocesszorok és áramköri kártyák hosszú távú terhelési teszteléséhez.

Repülési és védelmi kutatás
Elsodródásmentes szabályozást biztosít a vákuumkamra teszteléséhez, a környezeti terhelés szűréséhez és az optikai hasznos teher kalibrálásához.

Akkumulátor és új energia gyártás
Pontos hőprofilokat kezel a cellaképződés tesztelése, az akkumulátorcsomag értékelése és a hőkifutási szimulációs hurkok során.

Orvosi diagnosztika és vegyi feldolgozás
Vezérli a nagy kapacitású folyadékhurkokat és reakcióedényeket, amelyeknél többlépcsős felfutási és áztatási ütemezésre van szükség a hőmérséklet túllépése nélkül.

Gyakran Ismételt Kérdések

Hogyan kezeli a TCB-NE-AH a jelcsillapítást nagy teljesítményű ipari berendezésekben?

Ahelyett, hogy több alacsony fogyasztású kártyát csoportosítana össze – ami zajt és földhurkokat vezet be – a TCB-NE-AH nagy teljesítményű egycsatornás digitális meghajtó architektúrát használ, amely biztosítja a teljes jelintegritást és a kimeneti teljesítményt közvetlenül a terhelésnél.

Mi akadályozza meg, hogy ez a vezérlő több hónapos folyamatos működés után elsodródjon?

Az analóg vezérlők mechanikus potenciométerekre támaszkodnak, amelyek a hőmérséklet-ciklus és a vibráció hatására romlanak. A nagy pontosságú és nagy teljesítményű TCB-NE-AH hőmérséklet-szabályozó 24 bites ADC-t, alacsony hőmérséklet-drift érzékelőket és digitális jelfeldolgozást használ, korlátlan ideig rögzítve a gyári kalibrációt.

Ez a vezérlő képes automatikusan végrehajtani összetett hőciklusokat?

Igen. A fedélzeti memória több mint 50 egyedi szegmenst tárol, lehetővé téve a pontos fűtési sebességek, a céltartozási hőmérsékletek és a szabályozott hűtési profilok programozását a fővezérlő folyamatos beavatkozása nélkül.

Milyen információk szükségesek a TCB-NE-AH egység kiválasztásához vagy testreszabásához?

Adja meg a csúcsteljesítmény-igényét (feszültség/áram határértékek), a teljes hőterhelést, a szükséges hőmérsékleti rámpa sebességét, az érzékelő típusát és az előnyben részesített digitális kommunikációs protokollt.
