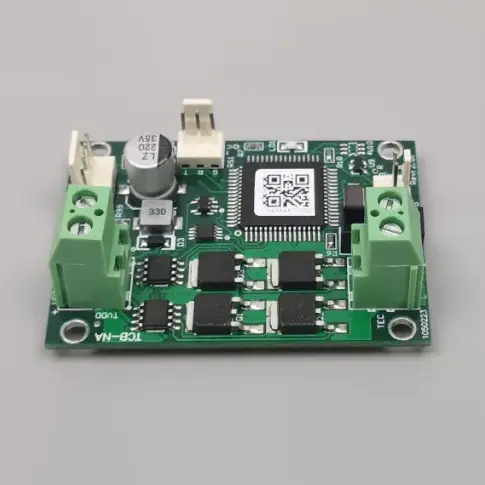

TCB-NA hőmérséklet-szabályozó szabványos hűtőkhöz

Az X-Meritan TCB-NA Temperature Controller for Standard Coolers egy hőmérséklet-szabályozó modul szabványos termoelektromos hűtőkhöz (TEC), amely a hűtést és a fűtést egyaránt támogatja. ±0,1°C hőmérsékletszabályozási pontosságot, 0-10A TEC áramot és -20°C és +100°C közötti szabályozási tartományt biztosít.

Szabványos ASCII soros interfésszel, 10K NTC hőmérséklet-érzékelővel és kompakt 60 × 42 × 26,5 mm-es szerkezettel a TCB-NA-t az ipari és kereskedelmi hőkezelési rendszerekbe való egyszerű integrációra tervezték.

Műszaki előírások

Az NTC B értéke testreszabható. Az eltérő B érték befolyásolja az abszolút hőmérséklet mérést, de nem változtatja meg az alapvető szabályozási pontosságot.

Vezérlő funkciók

Fűtés és hűtés

A szabályozó az NTC érzékelőn keresztül méri a hőmérsékletet, és beállítja a TEC irányát az alapjelnek megfelelően. Ez lehetővé teszi, hogy ugyanaz a modul fűtést és hűtést is biztosítson külön vezérlő hardver nélkül.

BE/KI szabályozás

Az ON/OFF vezérlési módszert a szabványos TEC alkalmazások stabil hőmérsékletének fenntartására tervezték, beleértve a lézerdiódákat és a laboratóriumi berendezéseket.

Soros interfész

A hőmérséklet-beállítások és a valós idejű felügyelet ASCII soros protokollon keresztül kezelhető. Az általános soros eszközök, például a Windows HyperTerminal használhatók a telepítés és a tesztelés során.

A dedikált riasztás és a „készenléti” jelzések visszajelzést adnak az üzemállapotról, míg a TEC leállítási bemenet lehetővé teszi a gazdarendszer számára, hogy szükség esetén letiltja a TEC működését.

Power Matching

TEC feszültség

A feszültségillesztés kritikus fontosságú, mivel a szabványos hűtők TCB-NA hőmérséklet-szabályozója nem biztosít belső kimeneti feszültségkorlátozást. A tápfeszültség nem haladhatja meg a csatlakoztatott TEC névleges feszültségét.

Például 12 V-os TEC használatakor a rendszer tápellátását ennek megfelelően kell kiválasztani.

Power Ripple

A vezérlő kapcsolási művelete növelheti a hullámosságot a csatlakoztatott kapcsolóüzemű tápegységen. Ha a rendszer egyéb elektromos zajra vagy EMI-re érzékeny kártyákat is tartalmaz, előnyös lehet külön tápegység a vezérlő számára.

Hőmérséklet Teljesítmény

Érzékelő tartomány

A csatlakoztatott 10K NTC -30°C és +147°C között meghatározott mérési tartományt támogat, míg az aktív hőmérsékletszabályozás -20°C és +100°C között van megadva.

Pontosság

A megadott hőmérsékletszabályozási pontosság és a beállított hőmérsékleti pontosság egyaránt ±0,1°C. A rendszer tényleges teljesítményét az NTC-tűrés, az érzékelő elhelyezése, a hőérintkező, a TEC-jellemzők, a hőelvezetés és a környezeti feltételek is befolyásolhatják.

A szigorú hőmérséklet-stabilitást igénylő alkalmazásoknál a tesztelést a végső TEC-vel, az érzékelővel, a terheléssel és a mechanikai szerkezettel kell elvégezni.

Alkalmazási területek

Lézer diódák

A vezérlő stabil termikus környezetet tud fenntartani a lézerdióda rendszerek számára, ahol a hőmérséklet közvetlenül befolyásolja a működési teljesítményt.

Laboratóriumi berendezések

Szabványos termoelektromos fűtést és hűtést igénylő laboratóriumi műszerekhez alkalmas stabil hőmérsékletszabályozással.

Ipari rendszerek

Az ipari berendezések általános célú TEC-vezérlésre használhatják a modult, ahol a kompakt telepítés, a soros kommunikáció és a költséghatékonyság fontos.

Intelligens készülékek

A költségorientált architektúra alkalmassá teszi a vezérlőt intelligens készülékek gyártására és egyéb, szabványos hőmérséklet-szabályozást igénylő térfogati alkalmazásokra.

TCB-NA vagy TCB-NE?

A TCB-NA akkor megfelelő, ha a projekt a szabványos hőmérséklet-szabályozást és a költséghatékonyságot helyezi előtérbe. A fejlettebb energiagazdálkodást vagy magasabb szintű hőmérséklet-szabályozási funkciókat igénylő alkalmazásokhoz a TCB-NE sorozat megfelelőbb lehet.

A kiválasztásnak a TEC feszültség, áram, célhőmérséklet, szabályozási követelmények, hatékonyság és rendszer architektúra alapján kell történnie.

Beszerzési követelmények

Megrendelés előtt a vásárlóknak meg kell erősíteniük a TEC névleges feszültséget, a maximális áramerősséget, a tápfeszültséget, a célhőmérsékletet, a szükséges pontosságot, az NTC specifikációt, a kommunikációs követelményeket és a működési környezetet.

Az X-Meritan saját gyárat üzemeltet Kínában, amely a PCB összeszerelésével és a végső kalibrációval foglalkozik. Mérnöki csapata technikai támogatást tud nyújtani a TEC feszültség illesztéséhez, a teljesítmény hullámzás kezeléséhez és a konfigurációs követelményekhez. A szabványos alkatrészkészlet és a tengerentúli logisztika támogatja az OEM- és mennyiségi beszerzést.

Telepítési megjegyzések

A tápegységnek kompatibilisnek kell lennie a TEC minősítéssel. A TEC feszültség túllépése az alkatrészek túlterhelését okozhatja, mivel a szabványos hűtők TCB-NA hőmérsékletszabályozója nem rendelkezik belső kimeneti feszültségkorlátozással.

A 0–10 A áram specifikációját a TEC-vel, a vezetékekkel, a csatlakozókkal és a tápegységgel együtt kell értékelni. A teljes termoelektromos rendszerhez megfelelő hőelvezetés is szükséges.

Ha más érzékeny elektronikát csatlakoztat ugyanahhoz a kapcsolóüzemű tápegységhez, ellenőrizze a hullámosság és az EMI teljesítményét a végső rendszerintegráció előtt.

Gyakran Ismételt Kérdések

Milyen TEC feszültséget tud támogatni a TCB-NA?

A vezérlő 5 V és 27 V közötti TEC feszültségeket támogat. A TEC feszültségnek egyenlőnek vagy magasabbnak kell lennie a kártya tápfeszültségével. Mivel a TCB-NA-nak nincs belső kimeneti feszültségkorlátozása, a tápegység nem haladhatja meg a TEC névleges feszültségét.

Mekkora a maximális TEC áram?

A szabványos hűtők TCB-NA hőmérséklet-szabályozója a 0–10 A TEC áramtartományt támogatja. A tényleges üzemi áramot a TEC névleges érték, a hőterhelés, a vezetékek, a csatlakozók és a tápegység kapacitása szerint kell kiválasztani.

A vezérlő képes fűtést és hűtést is biztosítani?

Igen. A kétirányú vezérlési architektúra lehetővé teszi, hogy a TEC fűtési és hűtési módban is működjön, lehetővé téve a célhőmérséklet fenntartását változó környezeti feltételek mellett.

Milyen hőmérséklet-érzékelőt használ a szabályozó?

A szabványos konfiguráció 10K NTC-t használ, 3950 alapértelmezett B-értékkel. A B-érték testreszabható az alkalmazás követelményei szerint. A megadott mérési tartomány -30°C és +147°C között van, a szabályozási tartomány -20°C és +100°C között van.

Hogyan lehet a TCB-NA-t vezérelni vagy felügyelni?

A vezérlő szabványos ASCII soros interfészt használ a hőmérséklet beállításához és a valós idejű monitorozáshoz. Riasztási és „készenléti” állapotjeleket, valamint TEC leállítási bemenetet is biztosít a gazdavezérlő rendszerrel való integrációhoz.
