Kétfokozatú termoelektromos hűtők

Az X-Meritan kétfokozatú termoelektromos hűtői kétfokozatú sorozatszerkezetet használnak, amelyben az első termoelektromos fokozat köztes hűtési fokozatot biztosít a második számára. Megfelelő működési feltételek mellett ez a kaszkád konfiguráció nagyobb hőmérséklet-különbséget érhet el, mint az egyfokozatú TEC.

A modulok szilárdtest termoelektromos elemeket és egyenáramot használnak, kompresszorok vagy más mozgó mechanikai alkatrészek nélkül. Helyi hőmérsékletszabályozásra alkalmasak, ahol kompakt felépítésre, alacsony vibrációra és szabályozott alacsony hőmérsékletű működésre van szükség.

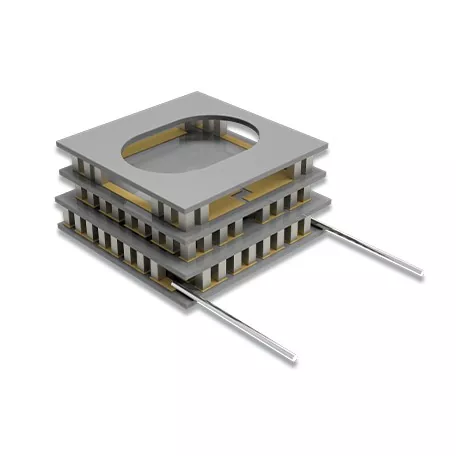

Kétlépcsős szerkezet

A kétlépcsős TEC két termoelektromos fokozatból áll, amelyek egy közbenső termikus interfészen keresztül kapcsolódnak össze:

Hideg oldal → Első szakasz → Köztes interfész → Második szakasz → Hot Side

Az első fokozat hőt von el a szabályozott területről, míg a második fokozat a meleg oldal felé továbbítja a hőt. A második fokozat tehát kezeli az első fokozatból átvitt hőt, valamint a modulba érkező elektromos bemenetet.

Az elérhető hőmérséklet-különbség a termikus terheléstől, a forró oldal hőmérsékletétől, az üzemi áramtól és a hőelvezetési feltételektől függ.

Modul felépítése

Kerámia szubsztrátum

Alumínium-oxid (Al2O3) kerámia hordozók elektromos szigetelést és szerkezeti támogatást nyújtanak a termoelektromos modul számára, miközben hőfelületeket képeznek a termoelektromos elemek és a külső hőrendszer között.

P-N termoelektromos elemek

P-típusú és N-típusú félvezető elemek alkotják a termoelektromos magot, és biztosítják a hűtéshez szükséges elektromos és hőátalakítást. Az X-Meritan Bi2Te3 alapú termoelektromos anyagokat használ környezeti és alacsony hőmérsékletű hőmérséklet-szabályozási alkalmazásokhoz.

Köztes termikus interfész

A két termoelektromos fokozat mechanikusan és termikusan egy közbenső interfészen keresztül van összekötve. Termikus és mechanikai jellemzőit figyelembe kell venni a teljes modul tervezésénél.

DC tápcsatlakozás

A modul egyenáramú áramforrásról működik. Az elektromos konfigurációt, a tápvezetékeket és a működési feltételeket a modul felépítésének és az alkalmazási követelményeknek megfelelően határozzák meg.

Termoelektromos anyag

Az X-Meritan a termoelektromos anyagok fejlesztésére, gyártására, alkatrészgyártásra, összeszerelésre és tesztelésre vonatkozó képességekkel rendelkezik. A TEC alkatrészei extrudált Bi₂Te3-Sb2Te3 alapú anyagokat használnak.

Az extrudálási eljárás nagynyomású képlékeny deformációt alkalmaz, hogy sűrű, texturált szerkezetet hozzon létre. Ez támogatja a későbbi vágási és vékonyítási folyamatokat, és lehetővé teszi kisméretű termoelektromos elemek előállítását.

A végső anyagminőséget és az elemek méreteit a modul szerkezetének és a gyártási követelményeknek megfelelően választják ki.

Kétlépcsős kontra egyfokozatú TEC

A kétfokozatú konfigurációt általában akkor veszik figyelembe, ha a szükséges hőmérséklet-különbség meghaladja az egyfokozatú tervezés gyakorlati tartományát.

Alkalmazások

Infravörös érzékelés

 A kétfokozatú termoelektromos hűtők helyi hőmérséklet-szabályozást biztosíthatnak az infravörös érzékelők és a kapcsolódó érzékelőelemek számára, ahol nagyobb hőmérséklet-különbségre van szükség.

CCD érzékelő hűtés

CCD-alapú képalkotó rendszerek esetén a termoelektromos hűtés képes az érzékelőt olyan szabályozott üzemi hőmérsékleten tartani, ahol a hőigény meghaladja az egyfokozatú modul gyakorlati tartományát.

Repülési és műholdas kommunikáció

A termoelektromos modulok szilárdtest-konstrukciója szóba jöhet a repülési és műholdas kommunikációs berendezéseknél, ahol a berendezés architektúrája, a rendelkezésre álló hely és a vibrációs követelmények korlátozzák a hagyományos mechanikus hűtőrendszerek használatát.

Orvosi és laboratóriumi berendezések

A kétlépcsős termoelektromos technológia alkalmazható biokémiai elemző berendezésekben és laboratóriumi hideg fokozatokban, amelyek szabályozott alacsony hőmérsékletű körülményeket igényelnek.

Elektronikus alkatrészek tesztelése

A TEC modulok szabályozott termikus környezetet biztosítanak az elektronikus alkatrészek és más hőmérséklet-érzékeny eszközök alacsony hőmérsékletű jellemzőinek teszteléséhez.

Egyedi fejlesztés

Az X-Meritan az ügyfél rajzai, mintái, méretei és alkalmazási követelményei alapján testreszabott termoelektromos modulokat támogat.

Egy tipikus fejlesztési folyamat a következő:

Követelmények áttekintése → Szerkezettervezés → Mintagyártás → Teljesítményértékelés → Megerősítés → Gyártás

Az új konstrukciók esetében a kulcsfontosságú mérnöki bemenetek közé tartozik a célhőmérséklet-tartomány, a hőterhelés, a rendelkezésre álló beépítési hely, az energiaviszonyok és a meleg oldali hőelvezetési módszer.

Gyártás és minőség

Az X-Meritan csapata több mint 10 éves tapasztalattal rendelkezik a félvezetők hőkezelésében, és kiterjed a termoelektromos anyagok fejlesztésére, alkatrészgyártásra, összeszerelésre és tesztelésre.

A gyártóberendezések közé tartoznak a forrasztó-, visszafolyató-, adagoló-, vágó-, tömítő-, keményítő- és nyomtatóberendezések, amelyeket külön összeszerelő és tesztelő létesítmények támogatnak.

A minőségirányítási rendszer az ISO 9001:2015 szabványt követi. A RoHS- és REACH-megfelelőségi dokumentáció elérhető a vonatkozó termékekhez és konfigurációkhoz, a mellékelt modulnak megfelelően megerősített speciális dokumentációval.

Kiválasztási információk

A műszaki értékeléshez és a TEC kiválasztásához a következő információk hasznosak:

Termékrajz, meglévő modul vagy tesztadatok is megadhatók, ha az új modulnak ki kell cserélnie vagy meg kell felelnie egy meglévő tervnek.

GYIK

Miért használjunk kétlépcsős TEC-t az egyfokozatú tervezés helyett?

A kétfokozatú termoelektromos hűtőket akkor érdemes figyelembe venni, ha egy egyfokozatú modul nem tudja biztosítani a szükséges hidegoldali állapotot a megadott hőterhelés és melegoldali hőmérséklet mellett.

Működhet-e egy kétfokozatú TEC 0°C alatt?

Igen. Környezet alatti üzem 0°C alatt akkor lehetséges, ha a modul felépítése, hőterhelése, meleg oldali viszonyok és szabályozási rendszer megfelel a kívánt hőmérsékleti tartománynak.

Milyen információk szükségesek a kétlépcsős TEC kiválasztásához?

A kiválasztásnál használt fő paraméterek között szerepel a cél hidegoldali hőmérséklet, melegoldali hőmérséklet, hőterhelés, elérhető méretek, tápellátás és hőelnyelési módszer.

Testreszabhatja az X-Meritan a kétlépcsős TEC modulokat?

Igen. Az X-Meritan modulokat tud fejleszteni az ügyfelek rajzai, minták, méretkövetelmények, elektromos feltételek és alkalmazási követelmények szerint.
