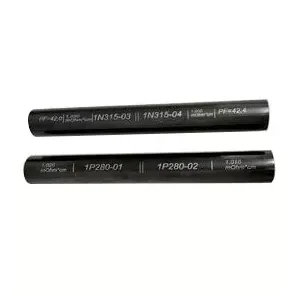

Az X-meritan Bi2Te3-Sb2Te3 szilárd oldatos anyagokon alapuló extrudált termoelektromos anyagokat gyárt termoelektromos hűtőelemekhez, Peltier-modulokhoz és hőmérséklet-szabályozó alkatrészekhez.
Ezek Bi2Te3-alapú félvezető anyagok, amelyeket extrudálási technológiával dolgoznak fel, hogy sűrű, finomszemcsés és texturált szerkezeteket kapjanak.
A hagyományos olvasztáson alapuló előkészítési módszerekkel összehasonlítva az extrudálás javítja a szemcsekötést a plasztikus deformáció révén, javítja a mechanikai feldolgozási teljesítményt, miközben megtartja a termoelektromos tulajdonságokat.
A fő anyagrendszerek a következők:
● Bi2Te3-Sb2Te3 termoelektromos ötvözetek: Szobahőmérséklet közelében termoelektromos hűtési alkalmazásokhoz használják.
● N-típusú termoelektromos anyagok: P-típusú anyagokkal kombinálva termoelektromos párokat alkotnak.
● P-típusú termoelektromos anyagok: Kiegészítő elektromos jellemzőket biztosítanak a TEC-szerkezetekben.
Az alkalmazások a következők:
● Termoelektromos hűtőelemek: Félvezető alkatrészek Peltier hűtőrendszerekhez.
● Peltier-modulok: termoelektromos elemeken alapuló hűtőberendezések.
● Mikro TEC-komponensek: Vékony termoelektromos szerkezetek kompakt berendezésekhez.
● Többlépcsős TEC-struktúrák: Réteges hűtőszerkezetek, amelyek egyenletes elemteljesítményt igényelnek.
● Hőmérséklet-szabályozó eszközök: Hőszabályozó rendszerek összetevői.
|
Paraméter |
Specifikáció |
|
Anyagrendszer |
Bi2Te3-Sb2Te3 |
|
Anyag típusa |
N-típusú / P-típusú termoelektromos anyagok |
|
Extrudált tuskó hossza |
120 mm / 240 mm |
|
Extrudált öntvény átmérője |
25 mm / 30 mm / 35 mm |
|
Elektromos vezetőképesség |
870–1430 Ohm⁻¹cm⁻¹ |
|
Anyagszerkezet |
Sűrű texturált szerkezet |
|
Vékony chip feldolgozási képesség |
0,2 mm-ig |
A mechanikai tulajdonságok befolyásolják a vágási, szeletelési, vékonyítási és összeszerelési folyamatokat a TEC gyártása során. Az extrudálásos feldolgozás a plasztikus deformáció révén javítja a szemcsék közötti kötést, és csökkenti a megmunkálás során fellépő szerkezeti hibákat.
|
Mechanikai tulajdonság |
N-típusú anyag |
P-típusú anyag |
|
Nyomószilárdság (MPa) |
54.0 |
66.0 |
|
Nyírószilárdság (MPa) |
16.0 |
21.0 |
|
Young's Modulus (GPa) |
47.0 |
42.0 |
|
Poisson-arány |
0.30 |
0.30 |
Az anyagszilárdság lehetővé teszi a termoelektromos forgácsok 0,2 mm vastagságig történő feldolgozását.
Főbb jellemzők:
● Elektromos vezetőképesség: 870–1430 Ohm⁻¹cm⁻¹.
● Anyagszerkezet: Sűrű és egységes belső szerkezet.
● Texture Orientation: Ellenőrzött szemcse-tájolás az elemek konzisztenciája érdekében.
● Termoelektromos teljesítményparaméter: 25°C-os vákuumkörülmények között eléri a 2,9 × 10⁻³-t.
A hagyományos zónaolvasztó anyagok termoelektromos teljesítményt érhetnek el, de a hasítási jellemzők miatt korlátai lehetnek a vágás és vékonyítás során.
|
Összehasonlító elem |
Extrudált Bi2Te3-Sb2Te3 anyagok |
Hagyományos zónaolvadó anyagok |
|
Belső szerkezet |
Sűrű texturált szerkezet |
Irányított kristályszerkezet |
|
Mechanikai feldolgozás |
Nagyobb ellenállás vágás és ritkítás közben |
Érzékenyebb a hasítással kapcsolatos hibákra |
|
Vékony forgács gyártás |
Támogatja a 0,2 mm vékony TEC alkatrészeket |
Nehezebb ultravékony feldolgozásnál |
|
Anyag konzisztencia |
Ellenőrzött textúra egyenletessége |
A kristálynövekedés körülményeitől függően |
|
Alkalmazások |
Micro TEC, többlépcsős TEC, precíziós hűtés |
Hagyományos TEC alkalmazások |
A termoelektromos hűtőberendezések kiegyensúlyozott elektromos, termikus és mechanikai tulajdonságokat igényelnek.
Főbb előnyei:
Vékony forgácsolási képesség: A mechanikai szilárdság támogatja a 0,2 mm-es termoelektromos forgácsok szeletelését és vékonyítását.
Szerkezeti egységesség: A texturált szerkezetek javítják a többelemes és többlépcsős TEC konfigurációkban használt termoelektromos elemek közötti összhangot.
Anyagszerkezet: A jobb szemcsekötés segít megőrizni az anyag integritását az ismételt fűtési és hűtési ciklusok során.
Sűrű szerkezet: A nagy sűrűségű anyagszerkezetek alkalmasak kompakt termoelektromos alkatrészekhez.
Optikai kommunikációs hűtés: Optikai adó-vevő és lézeres hőmérséklet-szabályozó rendszerek vékony termoelektromos elemeihez használják.
Alkalmazások:
● Optikai adó-vevő hűtés: Optikai alkatrészek hőmérséklet-szabályozása.
● Lézerdióda hőmérséklet-szabályozás: Lézeres eszközök hőszabályozása.
● szálas kommunikációs modulok: kompakt hűtőszerkezetek.
Többrétegű hűtőszerkezetek: Ott használatos, ahol több termoelektromos réteg egyenletes teljesítményt igényel.
Alkalmazások:
● Stecked Thermoelectric Structures: Többrétegű TEC-konfigurációk.
● Nagy pontosságú hőmérséklet-szabályozás: hőszabályozó rendszerek.
● Kompakt hűtőrendszerek: Korlátozott helyen használható hűtési alkalmazások.
Nagy átmérőjű extrudált tömbök: Nagyobb termoelektromos hűtőalkatrészekhez használják.
Alkalmazások:
● Ipari hőmérséklet-szabályozó berendezések: Lokalizált hőkezelés.
● Elektronikus hűtőrendszerek: Félvezető hőszabályozás.
● Félvezető berendezések: Precíziós elektronikus hűtés.
Precíziós hűtőkomponensek: Orvosi hűtőberendezésekben és laboratóriumi hőmérséklet-szabályozó berendezésekben használják.
Alkalmazások:
● Orvosi hűtőrendszerek
● Laboratóriumi hőmérséklet-szabályozó berendezések
● Kutatási eszközök
|
Anyag típusa |
Főbb jellemzők |
Alkalmazások |
|
Bi2Te3-Sb2Te3 |
Szobahőmérséklet közelében termoelektromos teljesítmény |
TEC modulok, Peltier hűtőelemek |
|
N-típusú Bi2Te3 |
Elektromos vezetőképesség és mechanikai szilárdság |
Termoelektromos elempárok |
|
P-típusú Bi2Te3-Sb2Te3 |
Mechanikai szilárdság és termoelektromos jellemzők |
TEC hűtőszerkezetek |
Az X-meritan integrálja a termoelektromos anyag-előkészítést, az extrudálási feldolgozást, az elemfeldolgozást és az összeszerelés integrációját.
Gyártási folyamatok:
● Anyag előkészítése: Hoelektromos anyagösszetételek készítése.
● Extrúziós feldolgozás: Sűrű textúrájú struktúrák kialakítása.
● Elemfeldolgozás: termoelektromos alkatrészek vágása és formázása.
● Elektromos csatlakozás: Hegesztés és csatlakozási feldolgozás.
● Összeállítás integráció: termoelektromos szerkezetek integrációja.
● Teljesítményellenőrzés: A feldolgozott alkatrészek ellenőrzése.
Gyártó berendezés:
● Ónmártó kemence
● Vibrációs lengőformagép
● Hegesztőgép
● Sütő
● Adagológép
● Automatikus tömítőgép
● Vágógép
● Szilárdító gép
● Reflow forrasztóberendezés
● Teljesen automatikus nyomtatógép
Az X-meritan extrudált termoelektromos anyagok Bi2Te3-Sb2Te3 anyagokon alapulnak, amelyek szabályozott elektromos tulajdonságokkal, sűrű textúrájú szerkezetekkel és mechanikai jellemzőkkel rendelkeznek a TEC-gyártáshoz.
A specifikációk között szerepel 870–1430 Ohm⁻¹cm⁻¹ elektromos vezetőképesség, 66 MPa-ig terjedő nyomószilárdság, 120 mm / 240 mm hosszú és 25 mm / 30 mm / 35 mm átmérőjű extrudált tuskóméret, valamint 0,2 mm-es vékonyforgács-feldolgozási képesség.
Az anyagokat TEC-gyártáshoz, Peltier-modulokhoz, optikai kommunikációs hűtéshez, orvosi hőmérséklet-szabályozáshoz és félvezető hőkezelési alkalmazásokhoz használják.
