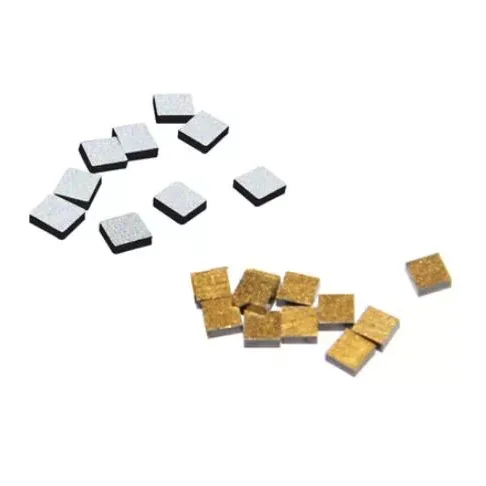

Filmbe csomagolt NTC

Az X-Meritan kompakt hőmérséklet-érzékelő alkatrészeket fejleszt a gyors reagálást, stabil hőérzékelést és a környezeti ellenállást igénylő elektronikához. A többrétegű szerkezet átmeneti fém-oxidokat, például mangánt és nikkelt használ, az érzékeny réteget magnetronos porlasztással állítják elő.

A fóliába csomagolt NTC 3 másodpercen belül tipikus hőreakciót biztosít, -40°C és +125°C között működik, és 3950 K B-értékkel rendelkezik. Kémiailag inert külső filmje ellenáll a savaknak, lúgoknak és szerves oldószereknek, így alkalmas ipari, orvosi, fogyasztói elektronikai és autóipari alkalmazásokhoz.

Legfontosabb specifikációk

Teljesítmény

Gyors hőreakció

Az alacsony, körülbelül 1 J/K hőkapacitás csökkenti a termikus késleltetést, és lehetővé teszi a tipikus hőmérséklet-stabilizálást 3 másodpercen belül. Ez hasznos az akkumulátor felügyeletéhez, az orvosi műszerekhez és a teljesítményelektronikához, ahol gyors hőmérséklet-változásokat kell észlelni.

Széles hőmérsékleti tartomány

A -40°C és +125°C közötti működési tartomány támogatja a hidegindítási körülményeknek, megemelkedett környezeti hőmérsékletnek és az ismétlődő hőváltozásoknak kitett alkalmazásokat.

Vegyi ellenállás

Az inert külső film megvédi az érzékelő szerkezetet savakkal, lúgokkal és szerves oldószerekkel szemben. Erősen koncentrált korrozív gőzöknek való folyamatos expozíció esetén az alkalmazás-specifikus érvényesítés javasolt.

Pontosság és Ellenállás

Hőmérséklet pontosság

A rendelkezésre álló termékinformációk nem határoznak meg univerzális pontossági specifikációt, például ±1°C vagy ±0,5°C. A rendszer tényleges pontossága az ellenállástűréstől, a B-érték toleranciától, az áramkör kialakításától, az ADC felbontástól, a telepítéstől és a kalibrációtól függ.

A ±1°C-ot vagy ±0,5°C-ot igénylő projekteknél a célpontosságot az RFQ során kell megadni, hogy az X-Meritan ki tudja értékelni a megfelelő konfigurációt.

Ellenállási lehetőségek

Az ellenállás értéket a mérőáramkörnek és a célhőmérséklet-tartománynak megfelelően kell kiválasztani. A gyakori NTC konfigurációk közé tartozik a 10 kΩ, 47 kΩ és 100 kΩ, míg a pontos elérhető értékeket és tűréseket meg kell erősíteni a kiválasztott X-Meritan modellnél.

A fenti értékek inkább kiválasztási példák, semmint univerzális specifikációk. A végső paramétereket a vonatkozó adatlappal kell megerősíteni.

Szenzorok összehasonlítása

Technológiai összehasonlítás

A meghatározott hőmérsékleti tartományon belüli kompakt elektronikai rendszerek számára a vékonyréteg-szerkezet a gyors reagálás, a kis méret és az egyszerű áramkör-integráció praktikus kombinációját kínálja.

Alkalmazási területek

Ipari berendezések

A filmbe csomagolt NTC képes figyelni a hőmérsékletet a motorokban, transzformátorokban és tápegységekben. Széles működési tartománya és gyors reagálása támogatja a valós idejű hőfelügyeletet.

Orvosi eszközök

A digitális hőmérők és diagnosztikai berendezések profitálhatnak az alacsony hőkapacitásból és a gyors hőreakcióból. A szigorú pontossági követelményeket támasztó orvosi alkalmazásoknál a teljes mérési rendszert validálni kell.

Szórakoztató elektronika

A vékony szerkezet alkalmas okostelefonokhoz, hordható eszközökhöz, akkumulátor-kezelő rendszerekhez és más nagy sűrűségű szerelvényekhez, ahol korlátozott a telepítési hely.

Autóelektronika

Az érzékelő használható a motortér és az akkumulátorcsomag megfigyelésére. A Mn/Ni/Co-oxid szerkezetet olyan alkalmazásokhoz tervezték, amelyek hőmérséklet-ingadozással és hőterheléssel járnak.

Integrációs megjegyzések

Önfűtés

Az üzemi áramnak a megadott határokon belül kell maradnia. A túlzott áram önmelegedést okozhat, és hőmérsékletmérési hibákat okozhat.

Mechanikus kezelés

A telepítés során kerülje a fóliatest éles hajlítását, túlzott nyomását vagy húzófeszültségét. A vékony funkcionális réteg ellenőrzött kezelést igényel.

Forrasztás

Használjon megfelelő ipari szabványos forrasztási profilt a többrétegű szerkezet hősokkjának csökkentése érdekében. A gyártási forrasztás feltételeit a tömeggyártás előtt érvényesíteni kell.

RFQ követelmények

OEM és tömeges beszerzés esetén a vevőknek meg kell adniuk a szükséges ellenállásértéket, ellenállástűrést, B értéket, üzemi hőmérsékletet, célpontosságot, válaszidőt, méreteket, csatlakozási módot, alkalmazási környezetet és becsült mennyiséget.

Például az RFQ meghatározhatja: 10kΩ vagy 100kΩ névleges ellenállás, ±1% tűrés, -40°C és +125°C közötti működés és ±0,5°C rendszerpontosság. Az X-Meritan ezután ki tudja értékelni a megfelelő konfigurációt az aktuális alkalmazásnak megfelelően.

Az X-Meritan támogatja az elektronikai gyártók és az OEM-projektek hőmérséklet-érzékelési követelményeit, beleértve az alkalmazás-specifikus ellenállást, toleranciát, méreteket és teljesítménykövetelményeket.

Gyakran Ismételt Kérdések

Milyen ellenállásértékek állnak rendelkezésre?

Az általános NTC ellenállási lehetőségek közé tartozik a 10 kΩ, 47 kΩ és 100 kΩ. A rendelkezésre álló ellenállásértéket, tűréshatárt és B értéket a kiválasztott X-Meritan modellnek és az alkalmazási követelményeknek megfelelően meg kell erősíteni.

Elérhet-e az NTC ±1°C vagy ±0,5°C pontosságot?

A végső hőmérsékleti pontosság az ellenállástűréstől, a B-érték toleranciától, az áramkör kialakításától, az ADC felbontástól, a telepítéstől és a kalibrációtól függ. A ±1°C-os vagy ±0,5°C-os rendszerpontosságot igénylő alkalmazásoknál az X-Meritan ki tudja értékelni a megfelelő konfigurációt az ügyfél igényei alapján.

Mi az üzemi hőmérséklet tartomány?

A megadott üzemi hőmérséklet-tartomány -40°C és +125°C között van, így az érzékelő számos ipari, autóipari, akkumulátoros, orvosi és fogyasztói elektronikai alkalmazáshoz alkalmas.

Milyen gyorsan reagál az érzékelő a hőmérséklet-változásokra?

A tipikus termikus válaszidő ≤3 másodperc. A tényleges reakció a telepítési módtól, a hőkontaktustól, a légáramlástól és a környező környezettől függően változhat.

Tud az X-Meritan testreszabott NTC konfigurációkat biztosítani?

Igen. Az OEM és tömeges projekteknél az ügyfelek megadhatják az ellenállásértéket, a tűréshatárt, a B értéket, a hőmérsékleti tartományt, a pontossági célt, a méreteket, a csatlakozási módot és egyéb alkalmazási követelményeket a konfiguráció értékeléséhez.
