Alacsony hőmérsékletű NTC

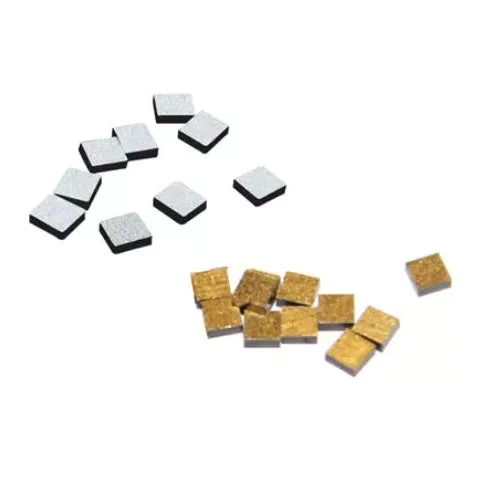

Az X-Meritan alacsony hőmérsékletű NTC termisztorait alacsony hőmérsékletű és kriogén környezetben történő hőmérséklet-érzékelésre tervezték, ahol meghatározott ellenállás-hőmérséklet válaszra van szükség. Az érzékelőelem fém-oxidok szinterezett kompozitjából készül, és biztosítja a negatív hőmérsékleti együtthatót, amely a hőmérséklet-változások ellenállásváltozáson keresztül történő észleléséhez szükséges.

A termisztor konfigurálható olyan alkalmazásokhoz, mint a kriogén folyadékszint-érzékelés, a motortekercselés hőmérsékletének figyelése, az új energetikai berendezések, az ipari automatizálás és a speciális laboratóriumi vagy egészségügyi rendszerek. Az ellenállási jellemzők, az érzékelő méretei, a tokozás, az ólomvezetékek és egyéb specifikációk a berendezés követelményeihez igazíthatók.

A negatív hőmérsékleti együttható elve

Az NTC a negatív hőmérsékleti együttható rövidítése. Alapvető jellemzője, hogy az elektromos ellenállás a hőmérséklettel fordítottan változik.

Alacsonyabb hőmérséklet → nagyobb ellenállás

Magasabb hőmérséklet → Alacsonyabb ellenállás

A környező hőmérséklet változásával a szinterezett fém-oxid érzékelő anyag ellenállása ennek megfelelően változik. A mérőáramkör úgy határozza meg a hőmérsékletet, hogy megméri ezt az ellenállást, és összehasonlítja a termisztor meghatározott ellenállás-hőmérséklet (R/T) karakterisztikájával.

Elektromos jellemzők

A termisztor elektromos viselkedését az ellenállás-hőmérséklet viszonya és a megadott paraméterekhez tartozó tűrések határozzák meg.

A tényleges értékeket a vonatkozó termékleírásból vagy a kiválasztott konfigurációra vonatkozó tesztadatokból kell venni. Alacsony hőmérsékletű alkalmazásoknál az elektromos jellemzőket a tényleges érzékelési tartományban kell értékelni, nem pedig a 25°C-os ellenállásérték alapján.

Kriogén folyadékszint észlelése

A termisztor beállítható folyadékszint-érzékelésre kriogén közegekben, például folyékony nitrogénben és folyékony oxigénben.

Az észlelési elv az érzékelőelem körüli hőviszonyok változásán alapul. Amikor az elem folyadékkal borított és gőznek kitett állapot között változik, az ellenállása ennek megfelelően változik. Egy mérő- vagy vezérlőáramkör használhatja ezt az ellenállás-változást a megfelelő folyadékszint-állapot azonosítására.

Ennél az alkalmazásnál az érzékelési pozíciót, a célhőmérséklet-tartományt, az R/T karakterisztikát, a tokozást és a telepítési módot együtt kell figyelembe venni. A konfigurációt a tényleges közeg és berendezés szerkezetéhez képest is értékelni kell, különösen a kriogén folyadékokat tartalmazó alkalmazásoknál.

Motor tekercselés hőmérsékletének figyelése

A termisztor beágyazható a motor tekercsébe, hogy figyelje a hőmérséklet-változásokat működés közben.

A tekercshez közel telepítve az NTC hőmérsékletfüggő elektromos jelet ad, amely védelmi vagy vezérlőáramkörhöz csatlakoztatható. A tekercshőmérséklet változásai ennek megfelelő ellenállásváltozásokat idéznek elő, lehetővé téve a rendszer számára, hogy azonosítsa a rendellenes hőviszonyokat, és elindítsa a szükséges felügyeleti vagy védelmi reakciót.

A motoros alkalmazások gondosan mérlegelik az érzékelő méreteit, a szigetelési követelményeket, az ólomhuzal felépítését, az ellenállás jellemzőit és a beépítési helyzetet. Az érzékelőnek be kell illeszkednie a rendelkezésre álló tekercstérbe, miközben meg kell őriznie a szükséges elektromos szigetelést és csatlakozási elrendezést.

Egyéb alkalmazási területek

A termisztor beépíthető olyan berendezésekbe is, ahol alacsony hőmérsékletű visszacsatolás szükséges a folyamatvezérléshez, a védelemhez vagy a hőkezeléshez.

Az alkalmazható területek közé tartoznak az új energetikai berendezések, az ipari automatizálási rendszerek, a laboratóriumi berendezések, az orvosi hűtőrendszerek és a speciális hűtőmodulok. A megfelelő konfiguráció az üzemi hőmérséklettől, az elektromos interfésztől, a telepítési feltételektől és a szükséges érzékelési jellemzőktől függ.

Gyártás és minőségbiztosítás

Az X-Meritan több mint 10 éves tapasztalattal rendelkezik a félvezetők hőkezelésében, az anyagfejlesztésre, az alkatrészgyártásra, az összeszerelésre, a tesztelésre és a hőkezelési megoldások tervezésére kiterjedő képességekkel.

Gyártási és tesztelési létesítményei olyan folyamatokat támogatnak, mint a forrasztás, az újrafolyatás, az adagolás, a vágás, a lezárás, a kikeményedés és a nyomtatás. A termisztor minőségi értékelése magában foglalhatja az anyagvizsgálatot, az elemgyártást, a szinterezést, a tokozást, az elektromos tesztelést, az R/T tesztelést, a méretellenőrzést és a vonatkozó termékkövetelményeknek megfelelő végső ellenőrzést.

A tipikus gyártási és ellenőrzési sorrend a következő:

Anyagelőkészítés → Elemgyártás → Szinterezés → Tokozás → Elektromos tesztelés → R/T tesztelés → Végső ellenőrzés

A cég minőségirányítási rendszere ISO 9001:2015 tanúsítvánnyal rendelkezik. A vonatkozó termékekhez és konfigurációkhoz az RoHS és a REACH megfelelősége biztosítható.

Az ügyfél rajzai és mintái fejlesztési referenciaként is használhatók, ha egy szabványos konfiguráció nem felel meg a célberendezés követelményeinek. A mintaellenőrzés a mennyiségi gyártás előtt elvégezhető a szükséges elektromos és mechanikai előírások megerősítése érdekében.

GYIK

Mit jelent a NTC?

Az NTC a negatív hőmérsékleti együttható rövidítése. Az NTC termisztor ellenállása a hőmérséklet emelkedésével csökken, és a hőmérséklet csökkenésével nő. Ez a kiszámítható kapcsolat lehetővé teszi, hogy az alkatrészt hőmérsékletmérésre, felügyeletre és védelemre használják.

Mit jelez az R25 és a B érték az NTC-ben?

Az R25 a 25°C-on mért névleges ellenállás, míg a B érték az ellenállás-hőmérséklet összefüggést írja le egy meghatározott hőmérsékleti tartományban. Mindkettőt a vonatkozó R/T karakterisztikával együtt használják a termisztorok kiértékelésekor.

Használható-e NTC folyékony nitrogén vagy folyékony oxigén szintérzékelésére?

Egy NTC konfigurálható kriogén folyadékszint-érzékelésre, ha az ellenállás-hőmérséklet jellemzői, csomagolása, beépítési helyzete és elektromos interfésze megfelelő az alkalmazáshoz. A végső konfigurációt ellenőrizni kell a szükséges üzemi hőmérséklet, közeg és berendezés feltételei alapján.

Beágyazható-e alacsony hőmérsékletű NTC a motor tekercselésébe?

Igen. A termisztor beágyazott motortekercs-hőmérséklet-felügyeletre tervezhető, ha méretei, szigetelése, vezetékkonfigurációja, hőmérséklet-tartománya és elektromos jellemzői kompatibilisek a motor szerkezetével.
